申請日2015.09.11
公開(公告)日2016.05.18
IPC分類號C02F9/04
摘要
本實用新型提出了移動式立體污水垃圾過濾池，包括支撐架，支撐架的底部設有輪子，支撐架上設有至少8層支撐框架，從上到下定義為最上層、第二層、第三層、…、最底層，最上層、第二層至第五層支撐框架上放置有過濾池，最上層過濾池的容積最大，從上到下的過濾池容積依次變小，從上到下的每層過濾池的底部過濾孔徑逐步減小;第四層過濾池及第五層過濾池的底部設有吸附油污的裝置;第六層支撐框架上設有消毒處理池，第七層的支撐框架上設有水凈化裝置，最底層的支撐框架上放置有水收集池。本實用新型創新的采用立體逐層過濾結構，把現有固定式過濾池改為移動式，垃圾隨時處理，處理后的污水可以直接排放。

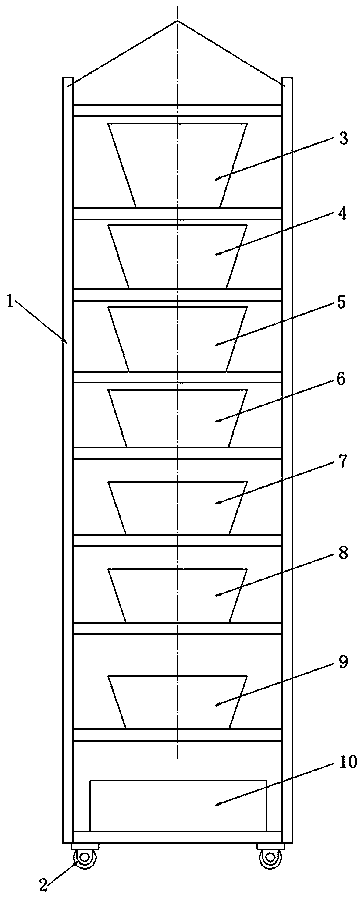

摘要附圖
權利要求書
1.移動式立體污水垃圾過濾池，包括支撐架，支撐架的底部設有輪子，其特征在于：
支撐架上設有至少8層支撐框架，從上到下定義為最上層、第二層、第三層、…、最底層，最上層、第二層至第五層支撐框架上放置有過濾池，最上層過濾池的容積最大，從上到下的過濾池容積依次變小，從上到下的每層過濾池的底部過濾孔徑逐步減小;第四層過濾池及第五層過濾池的底部設有吸附油污的裝置;
第六層支撐框架上設有消毒處理池，第七層的支撐框架上設有水凈化裝置，最底層的支撐框架上放置有水收集池。
2.根據權利要求1所述的移動式立體污水垃圾過濾池，其特征在于：支撐架上有第九層支撐框架、第十層支撐框架上，第九層支撐框架、第十層支撐框架作為預留的消毒凈化裝置安裝位。
3.根據權利要求1或2所述的移動式立體污水垃圾過濾池，其特征在于：支撐架上面設有防臭簾。
說明書
移動式立體污水垃圾過濾池
技術領域
本實用新型涉及一種污水垃圾處理設施，尤其是移動式立體污水垃圾過濾池。
背景技術
目前的城鎮污水處理設施，是平面、集中污水處理化分池，如圖1所示，它根據城鎮地形地貌，自高向低劃片集中而建，將污水逐池過濾最后消毒達標排放。但是隨著時代的發展，這種污水處理模式的不足之處也逐漸顯現：1、在寸土寸金的當今時代，大量的污水處理池占用了一定的土地面積，無形中浪費了國土資源;2、地下管網的鋪設影響城市的地質結構，而引發地質安全問題。如建筑物坍塌、路面塌陷等;3、地下管網垃圾沉淀物的清理工序、地下作業的風險、以及管道強度的老化、維修等問題;4、雨季(暴雨)產生內澇、地下管道中的污水垃圾形成的污混水、以及來不及化分的污水垃圾隨雨水漫出化分池而污染下游水質的問題;5、對生態環境與社會發展的綜合影響以及高昂的造價等。
發明內容
本實用新型提出移動式立體污水垃圾過濾池，采用逐層管理的技術手段把各種垃圾過濾出來，最后采用目前的消毒凈化技術，將污水凈化，達標排放，不用清理排污管道里面的淤積垃圾，不會占用大面積的國土資源，不怕雨季產生污混水以及漫池對下游水質產生的污染;在規劃城市排水承載能力時，也不需要考慮垃圾的占比;還能對突發事件的污水垃圾進行處理。
為此，本實用新型的技術方案為：移動式立體污水垃圾過濾池，包括支撐架，支撐架的底部設有輪子，其特征在于：
支撐架上設有至少8層支撐框架，從上到下定義為最上層、第二層、第三層、…、最底層，最上層、第二層至第五層支撐框架上放置有過濾池，最上層過濾池的容積最大，從上到下的過濾池容積依次變小，從上到下的每層過濾池的底部過濾孔徑逐步減小;第四層過濾池及第五層過濾池的底部設有吸附油污的裝置;
第六層支撐框架上設有消毒處理池，第七層的支撐框架上設有水凈化裝置，最底層的支撐框架上放置有水收集池。
對上述技術方案的進一步限定：支撐架上有第九層支撐框架、第十層支撐框架上，第九層支撐框架、第十層支撐框架作為預留的消毒凈化裝置安裝位。
對上述技術方案的進一步限定：支撐架上面設有防臭簾。
有益效果：本實用新型創新的采用立體逐層過濾結構，把現有固定式過濾池改為移動式，垃圾隨時處理，處理后的污水可以直接排放。本實用新型移動式立體污水垃圾過濾池與地埋式污水處理池有根本性的不同，地埋式污水處理池只能處理特殊的污水，卻對生活污水垃圾以及養殖場的污水垃圾無能為力。本實用新型采用逐層管理的技術手段把各種垃圾過濾出來，最后采用目前的消毒凈化技術，將污水凈化，達標排放，不用清理排污管道里面的淤積垃圾，不會占用大面積的國土資源，不怕雨季產生污混水以及漫池對下游水質產生的污染;在規劃城市排水承載能力時，也不需要考慮垃圾的占比;還能對突發事件的污水垃圾進行處理。
