申請日2015.09.11

　　公開(公告)日2016.04.06

　　IPC分類號E03C1/01; E03C1/122

　　摘要

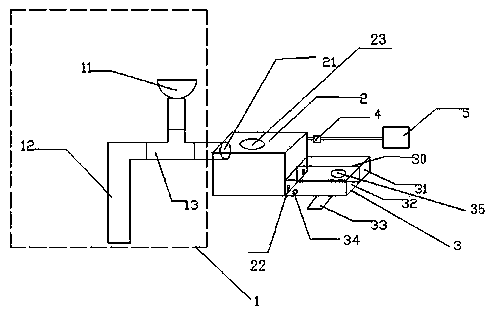

　　本實用新型公開了一種家用廢水利用系統，尤其是公開了一種智能廢水循環系統。本實用新型采用的技術方案為：一種智能廢水循環系統，包括集水裝置、儲水裝置和廢水利用裝置，所述集水裝置與儲水裝置聯通，儲水裝置與所述廢水利用裝置聯通。所述儲水裝置一側上方設有進水口，所述儲水裝置另一側下方設有兩個出水口，所述儲水裝置上方設有頂蓋。所述集水裝置包括節水器，所述節水器通過管道分別與洗漱池、下水管道和儲水裝置的進水口聯通。所述廢水利用裝置包括智能泵和拖把池，所述智能泵通過管道分別與儲水裝置和馬桶相連通。本實用新型具有結構完善、節水效果好的特點。

　　摘要附圖



　　權利要求書

　　1.一種智能廢水循環系統，其特征在于：包括集水裝置(1)、儲水裝置(2)和廢水利用裝置，所述集水裝置(1)與儲水裝置(2)聯通，儲水裝置(2)與所述廢水利用裝置聯通;所述集水裝置(1)包括節水器(13)，所述節水器(13)通過管道分別與洗漱池(11)、下水管道(12)和儲水裝置(2)的進水口(21)聯通;所述廢水利用裝置包括智能泵(4)和拖把池(3)，所述智能泵(4)通過管道分別與儲水裝置(2)和馬桶(5)相連通。

　　2.如權利要求1所述的一種智能廢水循環系統，其特征在于：所述儲水裝置(2)一側上方設有進水口(21)，所述儲水裝置(2)另一側下方設有兩個出水口(22)，所述儲水裝置(2)上方設有頂蓋(23)。

　　3.如權利要求1所述的一種智能廢水循環系統，其特征在于：所述拖把池(3)中間設有隔板(30)把拖把池(3)分為洗池(31)和甩池(32)，所述甩池(32)中設有甩網(35)，所述拖把池(3)一側下方設有腳踏板(33)，所述腳踏板(33)通過傳動裝置帶動甩池(32)中甩網(35)轉動;所述拖把池(3)底部設有出水口(34)。

　　說明書

　　一種智能廢水循環系統

　　技術領域

　　本實用新型公開了一種家用廢水利用系統，尤其是公開了一種智能廢水循環系統。

　　背景技術

　　水是生命之源。隨著社會經濟的不斷發展，水資源短缺、水資源分布不均、水環境被嚴重污染等等都是當今社會所急需解決的一系列問題。如何解決好水多、水少、水臟和水污染等問題直接關系到水資源的可持續利用、糧食生產的安全、經濟增長方式、國民經濟的可持續發展、維持生態環境的安全以及國內國際環境的安定。家庭作為社會的重要單元，做好家庭節水尤為重要，家庭廢水的回用不僅可以緩解城市給水管網的供水壓力、減少污水的排放量，從而減輕污水處理廠處理污水的負擔�，F(xiàn)有的廢水回用系統不能對廢水經行分流，而且利用單一。國內專利ZL201420701338.5公開了一種雙下水管節水器，實現了家庭污水和中水的分離。但在使用過程中沒有一套完善的系統。

　　實用新型內容

　　本實用新型克服現有技術存在的不足，在利用國內專利ZL201420701338.5一種雙下水管節水器的基礎上，提供一種結構完善的智能廢水循環系統。

　　為了解決上述技術問題，本實用新型采用的技術方案為：一種智能廢水循環系統，包括集水裝置、儲水裝置和廢水利用裝置，所述集水裝置與儲水裝置聯通，儲水裝置與所述廢水利用裝置聯通;所述集水裝置包括節水器，所述節水器通過管道分別與洗漱池、下水管道和儲水裝置的進水口聯通;所述廢水利用裝置包括智能泵和拖把池，所述智能泵通過管道分別與儲水裝置和馬桶相連通。

　　所述儲水裝置一側上方設有進水口，所述儲水裝置另一側下方設有兩個出水口，所述儲水裝置上方設有頂蓋。

　　所述拖把池中間設有隔板把拖把池分為洗池和甩池，所述甩池中設有甩網，所述拖把池一側下方設有腳踏板，所述腳踏板通過傳動裝置帶動甩池中甩網轉動;所述拖把池底部設有出水口。

　　本實用新型與現有技術相比有以下有益效果：

　　結構完善。本實用新型系統中包含了家庭用水的各個環節，與現有技術相比，本實用新型結構完善，有利于家庭廢水循環利用。
