申請日2015.07.31

　　公開(公告)日2015.12.09

　　IPC分類號F16L55/04

　　摘要

　　本實用新型提供了一種用于水處理劑生產線的管道防震動裝置，包括左側支撐座、右側支撐座、左管套、右管套、左連接管、右連接管、中間軟管以及兩個喉箍;左側支撐座包括左底座、冂形支架和四個彈簧;右側支撐座包括右底座和支撐板;冂形支架安裝在左底座上;四個彈簧分別從冂形支架的三個邊框以及左底座連接至左管套的圓周面上;左連接管穿過左管套后并相對固定;支撐板安裝在右底座上;右管套固定在支撐板上;右連接管穿過右管套并相對固定;中間軟管的兩端分別套設在左連接管的右端和右連接管左端，并通過兩個喉箍分別對中間軟管兩端的連接處進行收縮固定。該管道防震動裝置能夠有效減緩震動，從而防止震動對水管對接處造成損壞。

　　權利要求書

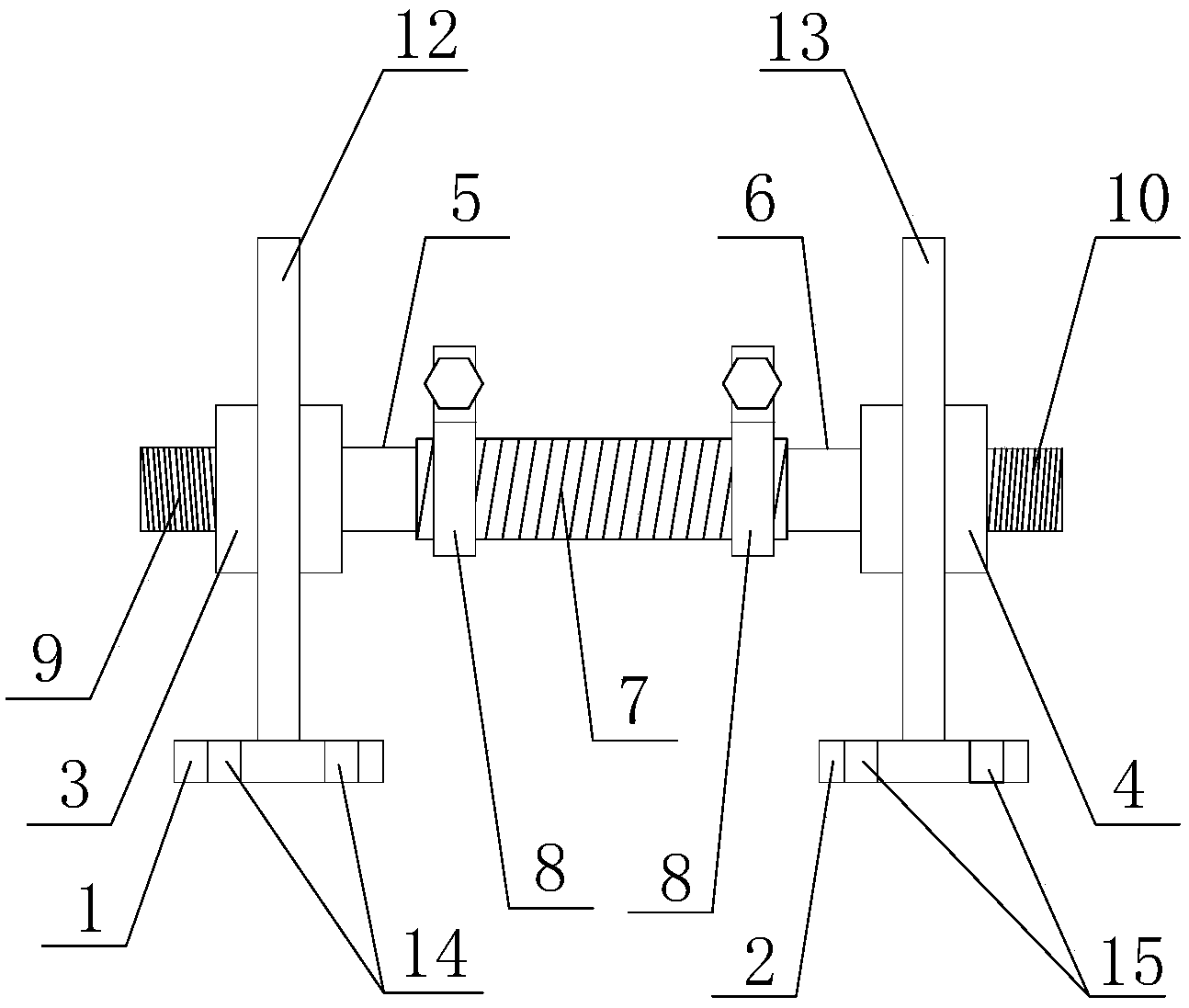

　　1.一種用于水處理劑生產線的管道防震動裝置，其特征在于：包括左側支撐座、右側支撐座、 圓管形的左管套(3)、圓管形的右管套(4)、左連接管(5)、右連接管(6)、中間軟管(7) 以及兩個喉箍(8);所述左側支撐座包括左底座(1)、冂形支架(12)和四個彈簧(11);所 述右側支撐座包括右底座(2)和支撐板(13);所述冂形支架(12)豎直安裝在左底座(1) 上;四個彈簧(11)分別從冂形支架(12)的三個邊框以及左底座(1)連接至左管套(3) 的圓周面上，使左管套(3)水平位于冂形支架(12)的中心處;所述左連接管(5)穿過左 管套(3)后并相對固定，在左連接管(5)的左端設有左連接螺紋(9);所述支撐板(13) 豎直安裝在右底座(2)上;所述右管套(4)垂直穿過支撐板(13)并固定在支撐板(13) 上;所述右連接管(6)穿過右管套(4)并相對固定，在右連接管(6)的右端設有右連接螺 紋(10);所述中間軟管(7)的兩端分別套設在左連接管(5)的右端和右連接管(6)左端， 并通過兩個喉箍(8)分別對中間軟管(7)兩端的連接處進行收縮固定;所述左底座(1)上 設有固定左底座(1)的左側固定孔(14);所述右底座(2)上設有固定右底座(2)的右側 固定孔(15)。

　　說明書

　　一種用于水處理劑生產線的管道防震動裝置

　　技術領域

　　本實用新型涉及一種水處理劑生產線的輔助設備，尤其是一種用于水處理劑生產線的管 道防震動裝置。

　　背景技術

　　目前，在水處理劑生產線中按照生產流程包括混合機、壓片機等設備。這些設備一般需 要冷卻水進行冷卻。而這些設備所需的冷卻水管都是直接連接到外部水管上的，并采用壓力 設備加壓后送入冷卻水循環管道，然后再參與到具體設備的冷卻水的循環中。在生產實踐中 發現，混合機、壓片機和冷卻水的加壓泵都會產生很大的震動，常常會造成循環管對接處出 現損壞。

　　發明內容

　　為了解決上述技術問題，本實用新型提供了一種用于水處理劑生產線的管道防震動裝置， 包括左側支撐座、右側支撐座、圓管形的左管套、圓管形的右管套、左連接管、右連接管、 中間軟管以及兩個喉箍;左側支撐座包括左底座、冂形支架和四個彈簧;右側支撐座包括右 底座和支撐板;冂形支架豎直安裝在左底座上;四個彈簧分別從冂形支架的三個邊框以及左 底座連接至左管套的圓周面上，使左管套水平位于冂形支架的中心處;左連接管穿過左管套 后并相對固定，在左連接管的左端設有左連接螺紋;支撐板豎直安裝在右底座上;右管套垂 直穿過支撐板并固定在支撐板上;右連接管穿過右管套并相對固定，在右連接管的右端設有 右連接螺紋;中間軟管的兩端分別套設在左連接管的右端和右連接管左端，并通過兩個喉箍 分別對中間軟管兩端的連接處進行收縮固定;左底座上設有固定左底座的左側固定孔;右底 座上設有固定右底座的右側固定孔。

　　本實用新型的有益效果在于：(1)采用中間軟管分別連接左連接管和右連接管，避免了 震動的機械能在兩個管路之間傳遞，有效保護了與設備冷卻水管接頭相連的外部水管接頭; (2)采用四個彈簧分別從冂形支架的三個邊框以及左底座連接至左管套的圓周面上，不僅能 夠有效緩解震動，還能具有一定的震動空間，用于直接與設備的冷卻水接頭相連;(3)采用 左管套套設在左連接管上，能夠?qū)ψ筮B接管進行加固保護，防止在長期震動過程中造成左連 接管損壞;(4)采用右管套套設在右連接管上，能夠?qū)τ疫B接管進行固定保護;(5)采用兩 個喉箍對中間軟管的兩端進行固定，既能夠起到密封效果，還能夠方便拆卸更換中間軟管; (6)采用左連接螺紋和右連接螺紋方便兩端管路的安裝。
