申請日2015.07.31

　　公開(公告)日2015.12.02

　　IPC分類號F04D9/00; F04D29/42

　　摘要

　　本實用新型涉及一種工業廢水引水裝置，包括水泵，負壓罐、進水管及排水管，所述水泵及負壓罐均安裝在地面上，在水泵的進水口連接進水管，在水泵的出水口連接排水管，進水管插入廢水池中，在進水管與廢水池之間連接負壓罐。本引水裝置通過負壓罐使水泵可以設置在高于水池的地面上，無需挖坑、打樁，節約了施工成本。

　　權利要求書

　　1.一種工業廢水引水裝置，其特征在于：包括水泵，負壓罐、進水管及排水管，所述水 泵及負壓罐均安裝在地面上，在水泵的進水口連接進水管，在水泵的出水口連接排水管，進 水管插入廢水池中，在進水管與廢水池之間連接負壓罐。

　　2.根據權利要求1所述的工業廢水引水裝置，其特征在于：所述的水泵為兩個，且并聯 連接負壓罐。

　　3.根據權利要求1所述的工業廢水引水裝置，其特征在于：在水泵兩側的進水管和排水 管上均安裝有止回閥。

　　說明書

　　工業廢水引水裝置

　　技術領域

　　本實用新型屬于水處理領域，涉及水泵，尤其是一種工業廢水引水裝置。

　　背景技術

　　離心式水泵連續運轉的前提必須是在水泵啟動前吸水管充滿水，否則水是不會被抽吸上 來的。為了保證吸水管不會由于停泵而造成抽空現象，必須解決不論水泵停止或運轉均能使 吸水管處于充滿水的狀態這一問題。通常的做法是使泵軸位于吸水池水面之下，該方法又稱 自灌法，即不管水泵運行與否，其吸水管在水面大氣壓力及水池水面至吸水管中心高度H的 靜水壓力作用下，吸水管內總是處于充滿水的狀態。

　　然而，一般車間內廢水池都鋪設在地面下，要想通過水泵將廢水池內的水抽出來再過濾 重復使用，必須要挖坑、打樁，將水泵安裝在坑內才能保證水泵的泵軸位于吸水池水面之下。 挖坑施工非常麻煩，而且成本高。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的不足之處，提供一種結構簡單、設計科學合理的 工業廢水引水裝置，無需將水泵設置在水面下，節約了施工成本。

　　本實用新型解決技術問題所采用的技術方案是：

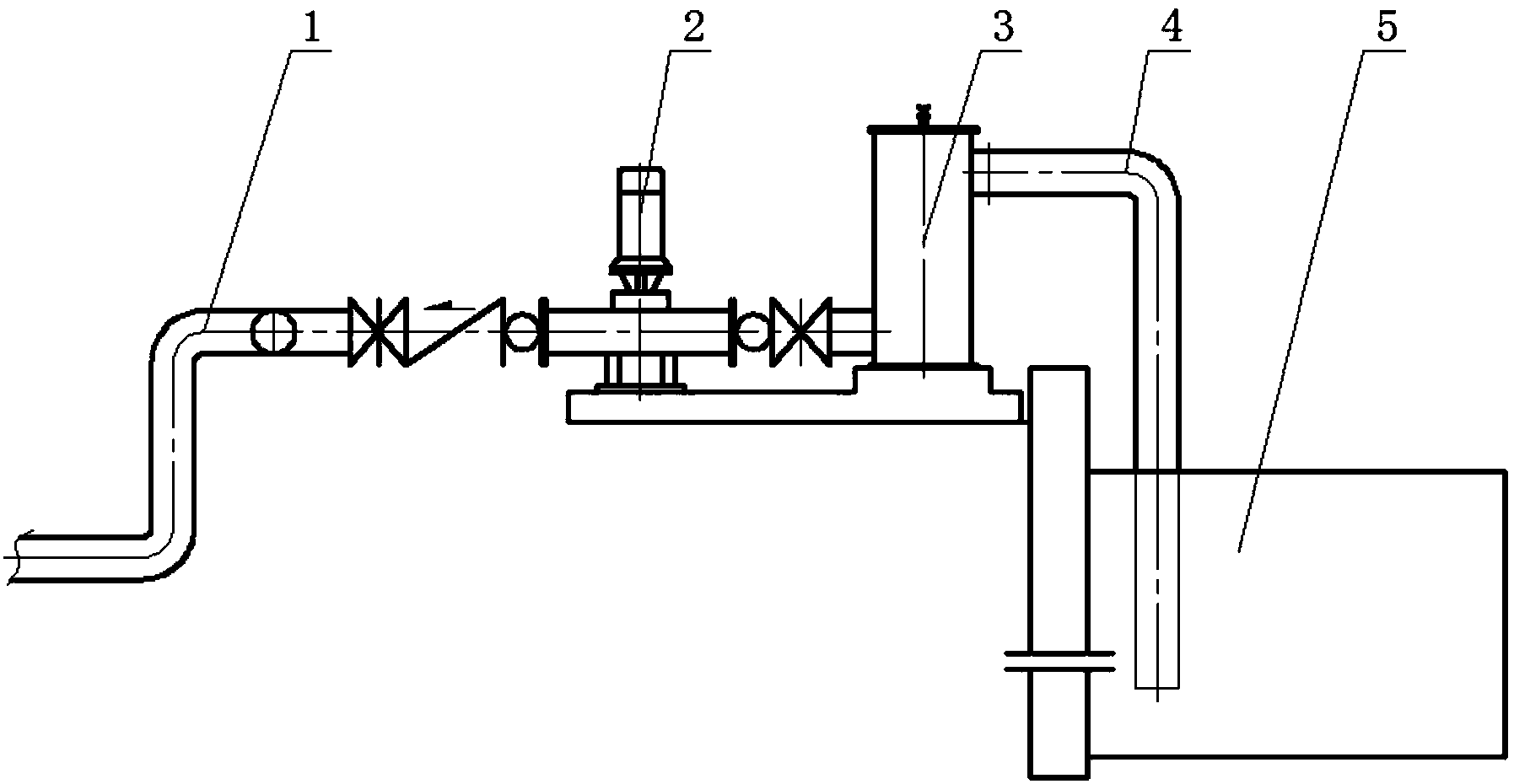

　　一種工業廢水引水裝置，包括水泵，負壓罐、進水管及排水管，所述水泵及負壓罐均安 裝在地面上，在水泵的進水口連接進水管，在水泵的出水口連接排水管，進水管插入廢水池 中，在進水管與廢水池之間連接負壓罐。

　　而且，所述的水泵為兩個，且并聯連接負壓罐。

　　而且，在水泵兩側的進水管和排水管上均安裝有止回閥。

　　本實用新型的優點和積極效果是：

　　1、本引水裝置在水泵的進水管側連接負壓罐，負壓罐通過真空補償器使其內部始終充滿 水，保證了與負壓罐連接的水泵進水管始終有水，避免水泵空吸，使其能正常運轉。

　　2、本引水裝置通過負壓罐使水泵可以設置在高于水池的地面上，無需挖坑、打樁，節約 了施工成本。
