申請日2015.07.31

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/08

　　摘要

　　一種小區直飲水站節水處理系統，由自來水進水口、初過濾器、5微米PP棉、顆粒活性炭、燒結活性炭、1微米PP棉、進水電磁閥、隔膜泵和RO膜依序連接;本實用新型的有益效果是，該系統在對自來水進行凈化的同時，也對廢水進行了回收再利用。一方面提高了自來水的凈水效率;另一方面將廢水進行二次處理后，剩余的水用于日常清潔或綠化用水，使水資源得到充分利用。

　　權利要求書

　　1.一種小區直飲水站節水處理系統，由自來水進水口、初過濾器、5微米PP棉、顆�；� 性炭、燒結活性炭、1微米PP棉、進水電磁閥、隔膜泵和RO膜依序連接;其特征在于，

　　(1)由所述RO膜排出的凈水依序連接椰殼炭、后置PP棉、水箱1、臭氧發生器、紫 外線殺菌器、出水電磁閥和出水口;

　　(2)由所述RO膜排出的廢水依序連接廢水電磁閥、水箱2、雙重?zé)�結活性炭、1微米 PP棉2、超濾膜、隔膜泵2、RO膜2，另外由所述RO膜2出來的凈水回接所述椰殼炭，由 所述RO膜2排出的廢水經廢水電磁閥2后回接所述水箱2，所述水箱2安裝一個水質監測器， 并連接一個自動閘閥，所述自動閘閥連接一個水箱3，所述水箱3外接水龍頭。

　　說明書

　　一種小區直飲水站節水處理系統

　　技術領域

　　本實用新型屬于小區直飲水站設備節水處理技術領域。

　　技術背景

　　水是生命之源，沒有水就沒有生命，珍惜并保護水資源是每一位公民的職責。但是很多 地方水資源浪費還是較為嚴重。比如目前市場上廣泛使用的小區直飲水站設備，對自來水凈 化的效率很低，有些設備對自來水進行處理后，實際產出的可用凈化水與排放丟棄的廢水比 平均為1:3，有的高達1:4，這對水資源造成了極大的浪費。

　　本實用新型通過對現有小區直飲水站設備內部增加部分水凈化處理部件、并適當重新排 列，使通過該小區直飲水站設備對自來水凈化處理后，實際產出的可用凈化水到達90%以上， 其余10%高濃度水集中收集于獨立水箱，可用作日常用水或綠化用水，這種系統可以使水資 源得到充分利用，對水資源的節約保護有一定的意義。

　　發明內容

　　本實用新型的目的正是為了克服上述現有技術存在的缺陷而提供的一種小區直飲水站凈 水處理系統。

　　本實用新型的目的是通過如下技術方案實現的。

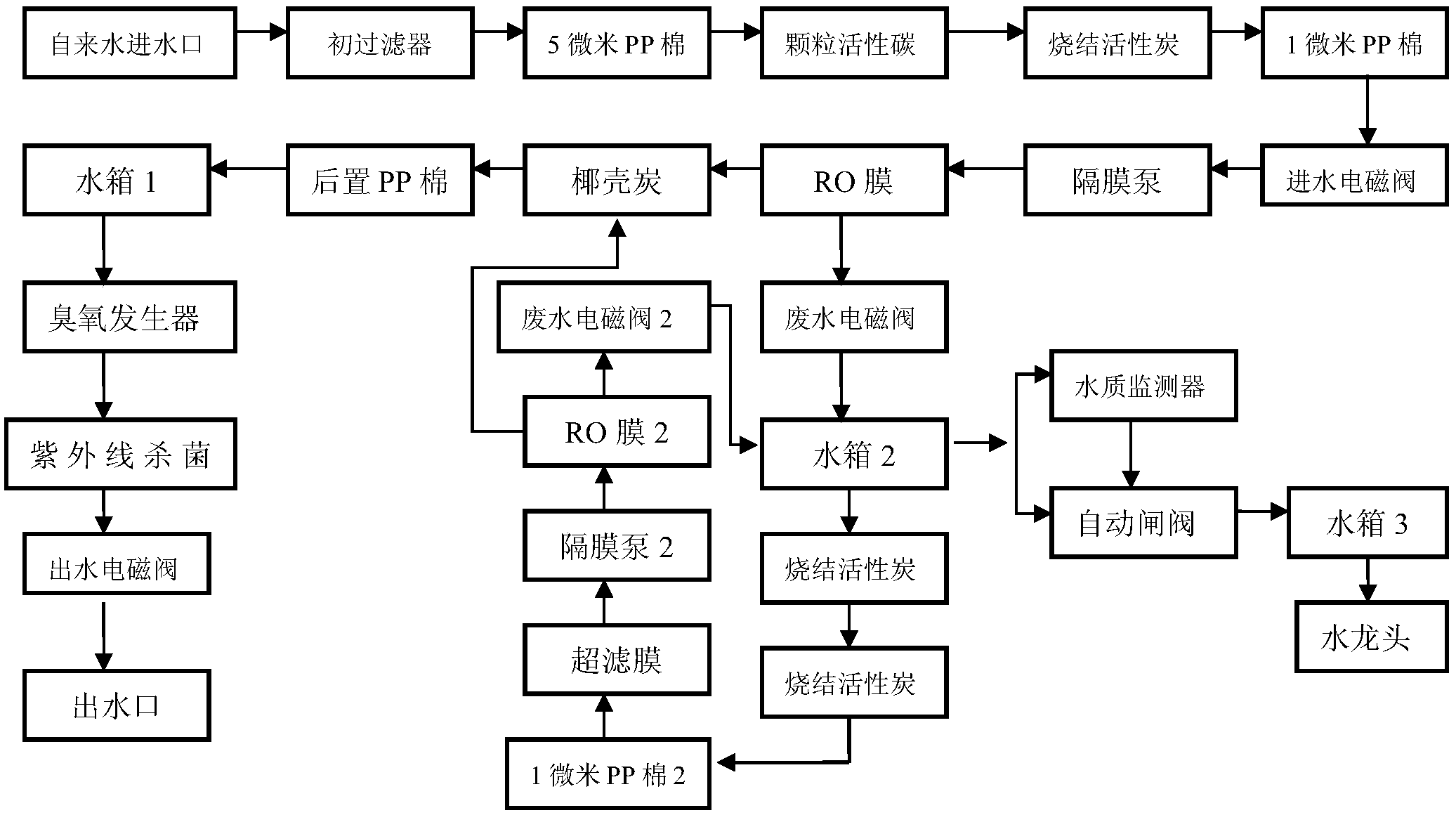

　　一種小區直飲水站節水處理系統，由自來水進水口、初過濾器、5微米PP棉、顆粒活性 炭、燒結活性炭、1微米PP棉、進水電磁閥、隔膜泵和RO膜依序連接;其特征在于，由所 述RO膜排出來的凈水依序連接椰殼炭、后置PP棉、水箱1、臭氧發生器、紫外線殺菌器、 出水電磁閥和出水口;由RO膜排出來的廢水依序連接廢水電磁閥、水箱2、雙重?zé)�結活性炭、 1微米PP棉2、超濾膜、隔膜泵2、RO膜2，另外由RO膜2排出來的凈水回接所述椰殼炭， 由RO膜2排出來的廢水經廢水電磁閥2后回接水箱2，水箱2安裝一個水質監測器，再連接 一個自動閘閥，自動閘閥還連接水箱3，水箱3外接水龍頭。當水質監測器監測的水質的TDS 達到一定值時，會自動打開自動閘閥排放高濃度水到水箱3，該水可用作日常清潔或綠化用 水。

　　本實用新型的有益效果是，該系統在對自來水進行凈化的同時，也對廢水進行了回收再 利用。一方面提高了自來水的凈水效率;另一方面將廢水進行二次處理后，剩余的水用于日 常清潔或綠化用水，使水資源得到充分利用。
