申請日2015.09.10
公開(公告)日2015.11.25
IPC分類號C02F9/14
摘要

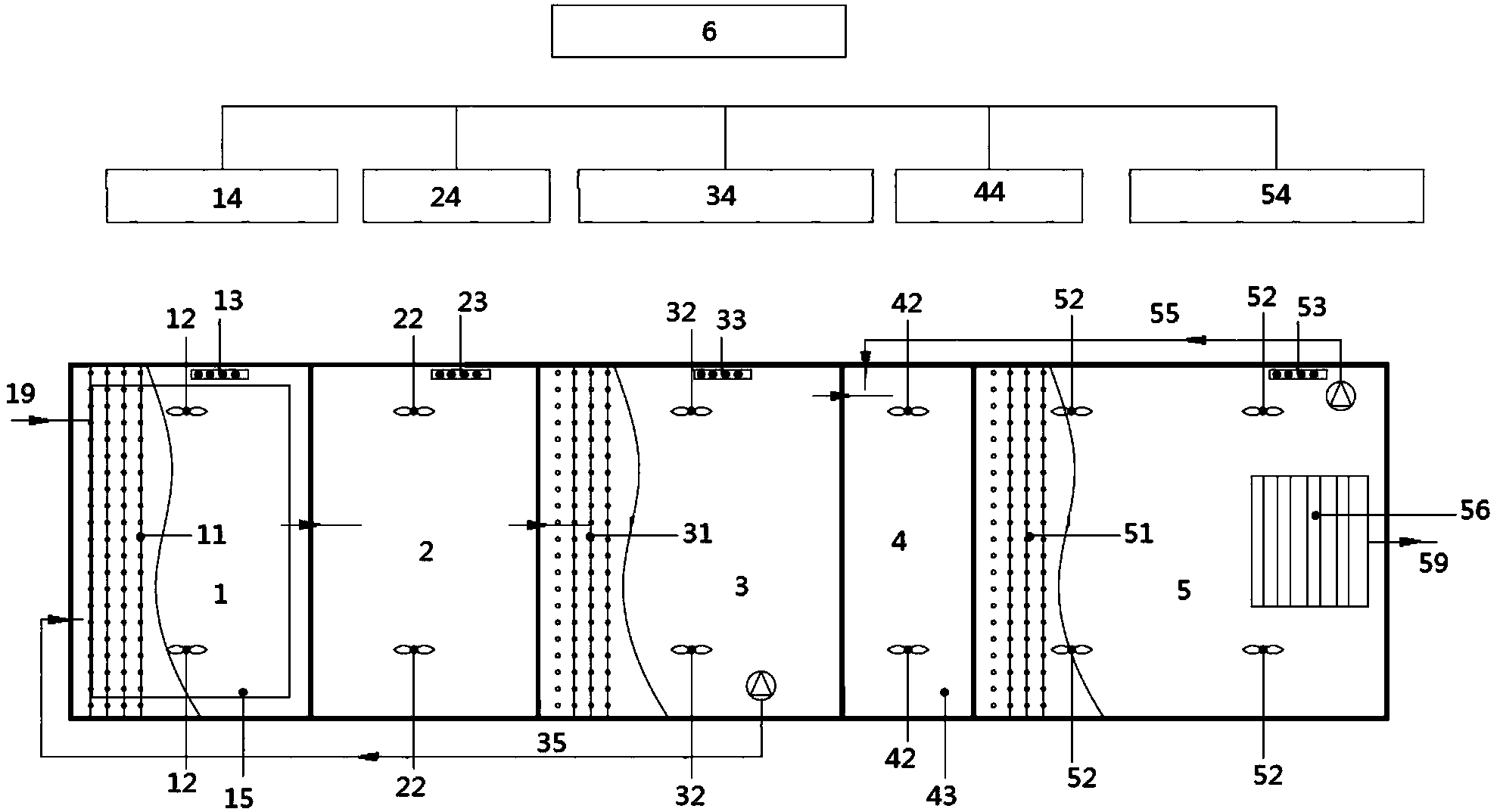

一種精細智能生物混氧反應床及使用其的廢水生化處理工藝，其中精細智能生物混氧反應床，包括主反應系統和輔助系統;所述主反應系統包括高負荷碳氧化系統和低負荷硝化系統;所述高負荷碳氧化系統包括同步區、反硝化區和混氧一區;所述低負荷硝化系統包括生物選擇區和混氧二區;所述同步區、所述反硝化區、所述混氧一區、所述生物選擇區和所述混氧二區依次連通，所述同步區中設有進水口，所述混氧二區中設有出水口。本發明能夠有效地凈化工業廢水，特別是對有毒難降解工業廢水具有良好的處理效果，是一種新型高效抗沖擊的廢水生化處理工藝。
摘要附圖
權利要求書
1.一種精細智能生物混氧反應床，其特征在于：包括主反應系統和輔助系 統;
所述主反應系統包括高負荷碳氧化系統和低負荷硝化系統;所述高負荷碳 氧化系統包括同步區、反硝化區和混氧一區;所述低負荷硝化系統包括生物選 擇區和混氧二區;所述同步區、所述反硝化區、所述混氧一區、所述生物選擇 區和所述混氧二區依次連通，所述同步區中設有進水口，所述混氧二區中設有 出水口;
所述輔助系統：包括智能中央邏輯監控及執行系統;
還包括設置在所述同步區中的同步區精確布氣系統、同步區攪拌系統、同 步區溶解氧/ORP/PH/溫度在線監控系統、同步區復合藥劑投加系統和同步區智 能指標邏輯預警系統;
還包括設置在所述反硝化區中的反硝化區攪拌系統、反硝化區溶解氧 /ORP/PH/溫度在線監控系統和智能反饋監控系統;
還包括設置在所述混氧一區中的混氧一區精確布氣系統、混氧一區攪拌系 統、混氧一區溶解氧/ORP/PH/溫度在線監控系統和智能溶解氧及攪拌強度分配 邏輯系統;
還包括設置在所述生物選擇區中的生物選擇區攪拌系統、生物選擇區復合 藥劑投加系統和智能流量監控系統;
還包括設置在混氧二區中的混氧二區精確布氣系統、混氧二區攪拌系統、 混氧二區溶解氧/ORP/PH/溫度在線監控系統、智能溶解氧及攪拌強度分配邏輯 系統和高效恒液位出水系統;
還包括大比例循環系統和混合液回流系統;
所述大比例循環系統的進口和出口分別連通到所述混氧一區和所述同步 區;所述混合液回流系統的進口和出口分別連通到所述混氧二區和所述生物選 擇區;所述出水口通過所述高效恒液位出水系統與所述混氧一區連通。
2.根據權利要求1所述的精細智能生物混氧反應床，其特征在于：所述同 步區攪拌系統、所述反硝化區攪拌系統、所述混氧一區攪拌系統和所述生物選 擇區攪拌系統分別為對稱設置的一對;所述混氧二區攪拌系統為對稱設置的兩 對。
3.根據權利要求1所述的精細智能生物混氧反應床，其特征在于：所述同 步區攪拌系統、所述反硝化區攪拌系統、所述混氧一區攪拌系統、所述生物選 擇區攪拌系統和所述混氧二區攪拌系統均為變轉速攪拌系統。
4.一種使用權利要求1-3任意之一所述的精細智能生物混氧反應床的廢水 生化處理工藝，其特征在于包括步驟如下：
第一步，混氧階段：
所述進水口開始進水，開啟所述大比例循環系統和所述混合液回流系統; 并開啟所述同步區攪拌系統、所述反硝化區攪拌系統、所述混氧一區攪拌系統、 所述生物選擇區攪拌系統、所述混氧二區攪拌系統、所述同步區精確布氣系統、 所述混氧一區精確布氣系統和所述混氧二區精確布氣系統，對進水進行攪拌并 混入氧氣;
所述同步區維持溶解氧0.26mg-0.30mg/L，所述反硝化區維持溶解氧 0mg-0.1mg//L，所述混氧一區維持溶解氧1-2mg/L，所述生物選擇區維持溶解氧 0mg-0.1mg/L，所述混氧二區維持溶解氧0.3-5mg/L;
所述智能中央邏輯監控及執行系統控制所述同步區復合藥劑投加系統和所 述生物選擇區復合藥劑投加系統分別向所述同步區和所述生物選擇區中投加復 合藥劑;
第二步，沉淀潷水階段：
所述進水口停止進水，關閉所述混氧二區攪拌系統和所述混氧二區精確布 氣系統;
所述同步區維持溶解氧0.26mg-0.30mg/L，所述反硝化區維持溶解氧 0mg-0.1mg//L，所述混氧一區維持溶解氧1-2mg/L，所述生物選擇區維持溶解氧 0mg-0.1mg//L，所述混氧二區維持溶解氧0mg-0.1mg//L;
所述混氧二區開始沉淀;沉淀完畢后開始潷水，處理后的出水從所述出水 口流出;
潷水完畢后，進入第一步，循環運行。
5.根據權利要求4所述的廢水生化處理工藝，其特征在于：所述大比例循 環系統的回水量是所述進水口的進水量的10-30倍;所述混合液回流系統的回 水量是所述進水口的進水量的0.2-3倍。
6.根據權利要求5所述的廢水生化處理工藝，其特征在于：所述大比例循 環系統的回水量是所述進水口的進水量的20倍;所述混合液回流系統的回水量 是所述進水口的進水量的2倍。
7.根據權利要求4所述的廢水生化處理工藝，其特征在于：
第一步混氧階段中，所述同步區維持溶解氧0.28mg/L;
第二步沉淀潷水階段中，所述同步區也維持溶解氧0.28mg/L。
8.根據權利要求4所述的精細智能生物混氧反應床及使用其的廢水生化處 理工藝，其特征在于：所述復合藥劑為硝酸鈉、氯化銨、亞硝酸鈉或尿素。
9.根據權利要求4所述的精細智能生物混氧反應床及使用其的廢水生化處 理工藝，其特征在于：所述復合藥劑為硝酸鈉、氯化銨、亞硝酸鈉或者尿素中 的兩種以上混合而成。
說明書
精細智能生物混氧反應床及使用其的廢水生化處理工藝
技術領域
本發明涉及廢水處理技術領域，尤其是涉及一種精細智能生物混氧反應床 及使用其的廢水生化處理工藝。
背景技術
生化處理工藝是目前處理廢水尤其是工業廢水的最經濟有效的方法之一， 其主要難點在于廢水中有毒有害物質濃度高、很多成分是人工合成的成分，自 然界缺乏對應的高效降解微生物系統，這些都是導致廢水中有機物被微生物降 解不完全的原因，對于有毒難降解廢水，如天然氣化工廢水、石油化工廢水、 煤化工廢水、精細化工廢水、農藥廢水、印染廢水等，常規工藝抗沖擊負荷能 力差，系統運行不穩定，出水水質差。
發明內容
本發明的目的在于設計一種新型的精細智能生物混氧反應床及使用其的廢 水生化處理工藝，解決上述問題。
為了實現上述目的，本發明采用的技術方案如下：
一種精細智能生物混氧反應床，包括主反應系統和輔助系統;
所述主反應系統包括高負荷碳氧化系統和低負荷硝化系統;所述高負荷碳 氧化系統包括同步區、反硝化區和混氧一區;所述低負荷硝化系統包括生物選 擇區和混氧二區;所述同步區、所述反硝化區、所述混氧一區、所述生物選擇 區和所述混氧二區依次連通，所述同步區中設有進水口，所述混氧二區中設有 出水口;
所述輔助系統：包括智能中央邏輯監控及執行系統;
還包括設置在所述同步區中的同步區精確布氣系統、同步區攪拌系統、同 步區溶解氧/ORP/PH/溫度在線監控系統、同步區復合藥劑投加系統和同步區智 能指標邏輯預警系統;
還包括設置在所述反硝化區中的反硝化區攪拌系統、反硝化區溶解氧 /ORP/PH/溫度在線監控系統和智能反饋監控系統;
還包括設置在所述混氧一區中的混氧一區精確布氣系統、混氧一區攪拌系 統、混氧一區溶解氧/ORP/PH/溫度在線監控系統和智能溶解氧及攪拌強度分配 邏輯系統;
還包括設置在所述生物選擇區中的生物選擇區攪拌系統、生物選擇區復合 藥劑投加系統和智能流量監控系統;
還包括設置在混氧二區中的混氧二區精確布氣系統、混氧二區攪拌系統、 混氧二區溶解氧/ORP/PH/溫度在線監控系統、智能溶解氧及攪拌強度分配邏輯 系統和高效恒液位出水系統;
還包括大比例循環系統和混合液回流系統;
所述大比例循環系統的進口和出口分別連通到所述混氧一區和所述同步 區;所述混合液回流系統的進口和出口分別連通到所述混氧二區和所述生物選 擇區;所述出水口通過所述高效恒液位出水系統與所述混氧一區連通。
所述同步區攪拌系統、所述反硝化區攪拌系統、所述混氧一區攪拌系統和 所述生物選擇區攪拌系統分別為對稱設置的一對;所述混氧二區攪拌系統為對 稱設置的兩對。
所述同步區攪拌系統、所述反硝化區攪拌系統、所述混氧一區攪拌系統、 所述生物選擇區攪拌系統和所述混氧二區攪拌系統均為變轉速攪拌系統。
一種使用所述的精細智能生物混氧反應床的廢水生化處理工藝，包括步驟 如下：
第一步，混氧階段：
所述進水口開始進水，開啟所述大比例循環系統和所述混合液回流系統; 并開啟所述同步區攪拌系統、所述反硝化區攪拌系統、所述混氧一區攪拌系統、 所述生物選擇區攪拌系統、所述混氧二區攪拌系統、所述同步區精確布氣系統、 所述混氧一區精確布氣系統和所述混氧二區精確布氣系統，對進水進行攪拌并 混入氧氣;
所述同步區維持溶解氧0.26mg-0.30mg/L，所述反硝化區維持溶解氧 0mg-0.1mg//L，所述混氧一區維持溶解氧1-2mg/L，所述生物選擇區維持溶解氧 0mg-0.1mg/L，所述混氧二區維持溶解氧0.3-5mg/L;
所述智能中央邏輯監控及執行系統控制所述同步區復合藥劑投加系統和所 述生物選擇區復合藥劑投加系統分別向所述同步區和所述生物選擇區中投加復 合藥劑;
第二步，沉淀潷水階段：
所述進水口停止進水，關閉所述混氧二區攪拌系統和所述混氧二區精確布 氣系統;
所述同步區維持溶解氧0.26mg-0.30mg/L，所述反硝化區維持溶解氧 0mg-0.1mg//L，所述混氧一區維持溶解氧1-2mg/L，所述生物選擇區維持溶解氧 0mg-0.1mg//L，所述混氧二區維持溶解氧0mg-0.1mg//L;
所述混氧二區開始沉淀;沉淀完畢后開始潷水，處理后的出水從所述出水 口流出;
潷水完畢后，進入第一步，循環運行。
所述大比例循環系統的回水量是所述進水口的進水量的10-30倍;所述混 合液回流系統的回水量是所述進水口的進水量的0.2-3倍。
所述大比例循環系統的回水量是所述進水口的進水量的20倍;所述混合液 回流系統的回水量是所述進水口的進水量的2倍。
第一步混氧階段中，所述同步區維持溶解氧0.28mg/L;
第二步沉淀潷水階段中，所述同步區也維持溶解氧0.28mg/L。
所述復合藥劑為硝酸鈉、氯化銨、亞硝酸鈉或尿素。
所述復合藥劑為硝酸鈉、氯化銨、亞硝酸鈉或者尿素中的兩種以上混合而 成。
本發明中的ORP，是指氧化還原電位，簡稱ORP(是英文 Oxidation-ReductionPotential的縮寫)或Eh。ORP作為介質(包括土壤、天 然水、培養基等)環境條件的一個綜合性指標，已沿用很久，它表征介質氧化 性或還原性的相對程度。
本發明中的PH，是指氫離子濃度指數(英語hydrogenionconcentration)， 指溶液中氫離子的總數和總物質的量的比;它的數值俗稱“pH值”。為表示溶液 酸性或堿性程度的數值，即所含氫離子濃度的常用對數的負值。
本發明所謂的大比例循環系統，是指循環量大于進水量的10倍以上。
本發明公開了一種處理有毒難降解工業廢水的生化處理工藝，包括主反應 系統和輔助系統。
主反應系統：
主反應區主要包括一個大循環比的高負荷碳氧化系統和一個推流區的低負 荷硝化系統。高負荷碳氧化系統主要包括：同步區，反硝化區，混氧一區。低 負荷硝化系統主要包括：生物選擇區，混氧二區。
輔助系統：
同步區：精確布氣系統，變轉速攪拌系統，溶解氧/ORP/PH/溫度在線監控 系統，智能指標邏輯預警系統
反硝化區：變轉速攪拌系統，溶解氧/ORP/PH/溫度在線監控系統，智能反 饋監控系統
混氧一區：精確布氣系統，變轉速攪拌系統，溶解氧/ORP/PH/溫度在線監 控系統，大比例循環系統，智能溶解氧及攪拌強度分配邏輯系統
生物選擇區：變轉速攪拌系統，復合藥劑投加系統，智能流量監控系統
混氧二區：精確布氣系統，變轉速攪拌系統，溶解氧/ORP/PH/溫度在線監 控系統，混合液回流系統，智能溶解氧及攪拌強度分配邏輯系統，高效恒液位 出水系統
智能中央邏輯監控及執行系統
復合藥劑主要組成：硝酸鈉、氯化銨、亞硝酸鈉、尿素、磷酸二氫鈉、碳 酸鈉等藥劑中的一種或幾種復配而成。
主要運行模式：
廢水經提升泵周期性進入高負荷碳氧化系統，高負荷碳氧化系統是一個大 比例回流的生物反應器，其中包含三個區：同步區、反硝化區、混氧一區，按 照溶解氧的高低與時間上的關系分區，同步區溶解氧控制在0.28mg/L以下，反 硝化區溶解氧在0mg/L，混氧一區溶解氧控制在1-3mg/L，從混氧一區大比例混 合液回流至同步區，形成大比例循環圈，對來水進行10倍到30倍左右的稀釋， 均化來水中有毒物質。同步區：在投加復合藥劑的前提下，通過同步硝化反硝 化機理，去除廢水中大部分有機物，對后續的降解創造良好的條件，反硝化區 主要利用藥劑中的復合氮源，利用反硝化和亞硝化代謝機理對廢水中的難降解 物質進行開環斷鏈，提高廢水的可生化性，混氧一區為系統主要的COD去除區， 主要利用好氧微生物的代謝，將經過同步及反硝化預處理的有機物進行進一步 的代謝，廢水中大部分有機物都是在此池中得到有效去除，為后續處理創造良 好的負荷環境及成分環境。
從高負荷碳氧化區的出水進入后續低負荷硝化區，低負荷硝化區受周期性 變?nèi)芙庋蹩刂�，每個周期分為2個階段：混氧段，沉淀排水段。
混氧段：在精確控制精確布氣系統中的鼓風機供氧的情況下，通過調整進 水負荷和鼓風機的風量，精確控制廢水中的溶解氧，實現精細混氧，混氧的目 的是實現溶解氧在0.3-5mg/L，精確可控，在復合藥劑的催化作用下，廢水中難 降解雜環類物質實現有效降解，并徹底去除廢水中的氨氮和總氮。
沉淀排水段：在關閉鼓風機和攪拌系統的情況下，泥水分離，通過專有潷 水設備將上清液排出系統，系統進入下一個周期循環。
混氧的核心機理：在精確控制溶解氧的前提下，通過在一個周期的不同時 間點創造不同的溶解氧環境，在時間序列上創造氧的混合，滿足不同微生物對 氧的需求，在復合藥劑的協同降解作用下，實現單一微生物反應床對有機物的 最大化降解，滿足單一廢水不同階段對生化溶解氧的需求。
本專利的外形和大小可依據處理水量規模的不同而調整，但內部結構及原 理不變。
本發明的有益效果可以總結如下：
本專利能夠有效地凈化工業廢水，特別是對有毒難降解工業廢水具有良好 的處理效果，是一種新型高效抗沖擊的廢水生化處理工藝。
