申請日2015.07.31

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種用于沿河分散居民生活污水處理系統，屬于生活污水處理技術領域。本實用新型包括預處理池、前置式集水濾池、水培蔬菜表面流人工濕地、植物集水池和溝槽，前置式集水濾池、水培蔬菜表面流人工濕地和植物集水池順著木樁沿河流方向依次設在溝槽上，前置式集水濾池與水培蔬菜表面流人工濕地之間設有濾墻，水培蔬菜表面流人工濕地包括多個人工濕地單元，人工濕地單元的底部鋪設有建筑垃圾層，建筑垃圾層的上面依次鋪設有粗砂層和細砂層，植物集水池與水培蔬菜表面流人工濕地之間設有壟墻，植物集水池的池壁由填料編織網袋壘砌構筑而成。本系統結構緊湊，構造簡單，易于設計施工和管理，可以大大提高污水的處理效率。

　　權利要求書

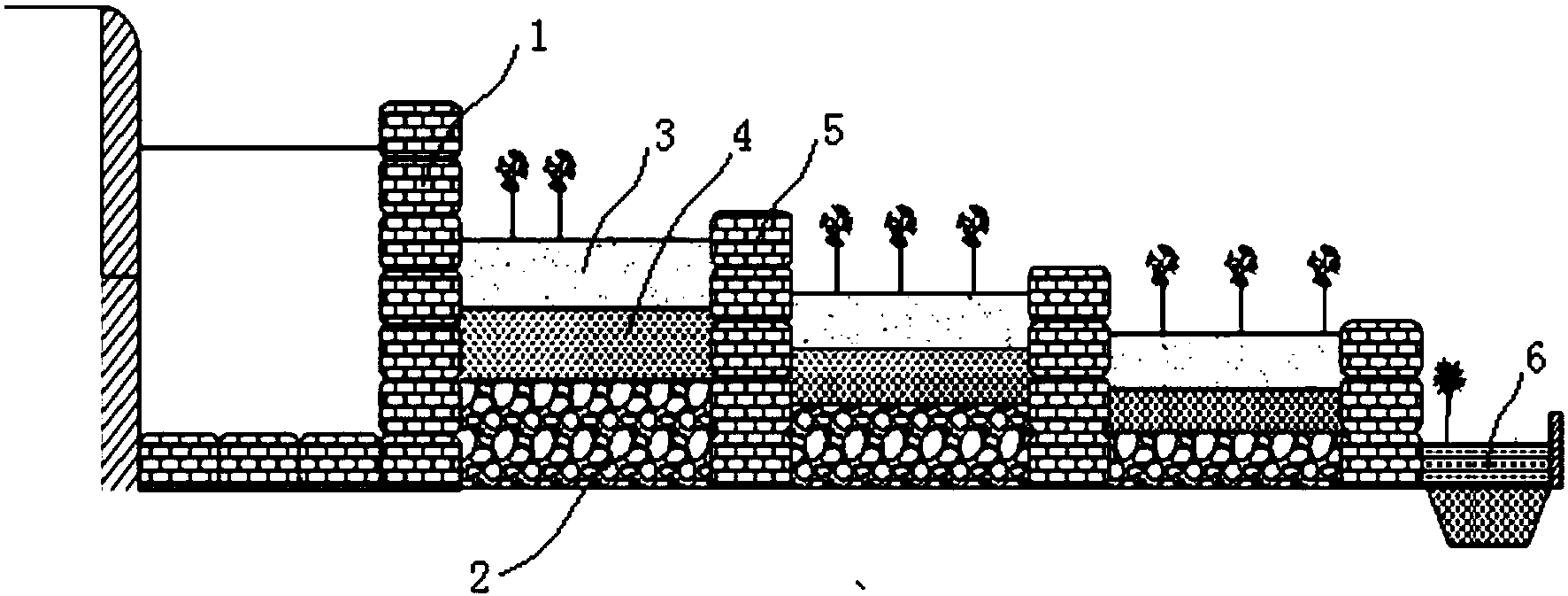

　　1.一種用于沿河分散居民生活污水處理系統，包括預處理池，其特征在于：還包括前置 式集水濾池、水培蔬菜表面流人工濕地、植物集水池和溝槽，沿河流方向設有木樁擋墻，木 樁擋墻與河岸之間開設有溝槽，所述的前置式集水濾池、水培蔬菜表面流人工濕地和植物集 水池順著木樁沿河流方向依次設在溝槽上，所述的預處理池的出水口與前置式集水濾池的入 水口相連，所述的前置式集水濾池與水培蔬菜表面流人工濕地之間設有濾墻(1)，所述的前 置式集水濾池的底部和濾墻(1)由填料編織網袋壘砌構筑而成;所述的水培蔬菜表面流人工 濕地包括多個人工濕地單元，相鄰兩個人工濕地單元之間設有壟墻(5)，所述的壟墻(5)由 填料編織網袋壘砌構筑而成，壟墻(5)的高度從高到低依次呈梯度排列，所述的人工濕地單 元的底部鋪設有建筑垃圾層(2)，所述的建筑垃圾層(2)的上面依次鋪設有粗砂層(4)和 細砂層(3);所述的植物集水池與水培蔬菜表面流人工濕地之間設有壟墻(5)，植物集水池 的底部從下至上依次鋪設有粗砂層(4)和土壤層(6)，植物集水池的池壁由填料編織網袋壘 砌構筑而成。

　　2.如權利要求1所述的一種用于沿河分散居民生活污水處理系統，其特征在于：所述的 溝槽內從下至上依次鋪設有細砂層、土工防滲地氈層、細砂層和粘土層。

　　3.如權利要求1或2所述的一種用于沿河分散居民生活污水處理系統，其特征在于：所 述的前置式集水濾池用于種植紫背浮萍。

　　4.如權利要求3所述的一種用于沿河分散居民生活污水處理系統，其特征在于：所述的 水培蔬菜表面流人工濕地種植有四季水培蔬菜。

　　5.如權利要求4所述的一種用于沿河分散居民生活污水處理系統，其特征在于：所述的 植物集水池用于種植紫背浮萍和挺水植物。

　　說明書

　　一種用于沿河分散居民生活污水處理系統

　　技術領域

　　本實用新型涉及生活污水處理技術領域，更具體地說，涉及一種用于沿河分散居民生活 污水處理系統。

　　背景技術

　　流域面源污染治理技術一直是近年來污水處理領域關注的熱點之一，隨著太湖流域沿河 截污力度的加大，基于環境、經濟條件、生活習慣以及村民環保意識較弱的原因，在減少沿 河分散居民生活污水方面仍然缺乏一些合適的污水處理系統，致使大部分居民生活污水污染 問題得不到解決。當前，居民集中居住區廣泛采用的分散生活污水處理設施，如化糞池、厭 氧或好氧濾池、常規人工濕地等，均存在運行不穩定、管理不到位、很難大規模推廣應用等 問題，基于經濟條件的制約，散戶居民均安裝這些污水處理設施不太可能，尤其是在沿河道 分散的農村居民區，家居生活污水均直排入河道，其污水收集管網鋪設困難，這些設施相對 費用較高，難以在分散農戶中推廣應用。因此，研究和開發適合沿河分散居民的生活污水處 理技術顯得十分必要。

　　目前農村地區分散生活污水處理設施有：化糞池、厭氧濾池、好氧濾池、一體化生活污 水處理裝置等，大多類似傳統的城鎮污水處理系統所具有的典型工藝，采用動力或微動力系 統;或者在常規城鎮污水處理工藝單元的基礎上，后續連接生態生物修復工藝單元，如：常 規人工濕地(地表流、垂直流、潛流、復合流等)、生物穩定塘、沿河生態護坡、生態浮島等， 而對于水網地區的農村沿河分散生活污水處理，可以滿足低能、低耗、無動力、占地少、管 理簡單、能調動分散戶居民對處理設施建設和管理積極性的工藝偏少。

　　關于居民生活污水處理的結構設計，現有技術中已有相關的方案公開。如：中國專利申 請?zhí)?01410286811.2，申請日為2014年6月25日，該申請案公開了一種農村分散式生活污 水處理裝置及方法，該系統包括污水收集池、厭氧濾池、生態浮島和人工濕地，污水收集池 與厭氧濾池通過進水管連接，厭氧濾池與人工濕地通過中間出水管連接，生態浮島浮于人工 濕地水面上，人工濕地通過出水管連接;厭氧濾池各部分由下向上依次為：排污口、污泥沉 淀區、布水孔板、污泥懸浮區、彈性填料、中間出水管、排氣管。該申請案具有水力化程度 高、綠化功效和生態效應好的優點，但是，該申請案結構復雜，成本投入高，操作過程比較 繁瑣，污水處理效率不高。

　　實用新型內容

　　1.實用新型要解決的技術問題

　　本實用新型的目的在于解決沿河分散居民生活污水處理難、操作過程繁瑣、污水處理效 率不高等問題，提供了一種用于沿河分散居民生活污水處理系統。該系統結構緊湊，構造簡 單，易于設計施工和管理，且系統成本投入低，操作方便，可以大大提高污水的處理效率。

　　2.技術方案

　　為達到上述目的，本實用新型提供的技術方案為：

　　本實用新型的一種用于沿河分散居民生活污水處理系統，包括預處理池、前置式集水濾 池、水培蔬菜表面流人工濕地、植物集水池和溝槽，沿河流方向設有木樁擋墻，木樁擋墻與 河岸之間開設有溝槽，所述的前置式集水濾池、水培蔬菜表面流人工濕地和植物集水池順著 木樁沿河流方向依次設在溝槽上，所述的預處理池的出水口與前置式集水濾池的入水口相連， 所述的前置式集水濾池與水培蔬菜表面流人工濕地之間設有濾墻，所述的前置式集水濾池的 底部和濾墻由填料編織網袋壘砌構筑而成;所述的水培蔬菜表面流人工濕地包括多個人工濕 地單元，相鄰兩個人工濕地單元之間設有壟墻，所述的壟墻由填料編織網袋壘砌構筑而成， 壟墻的高度從高到低依次呈梯度排列，所述的人工濕地單元的底部鋪設有建筑垃圾層，所述 的建筑垃圾層的上面依次鋪設有粗砂層和細砂層;所述的植物集水池與水培蔬菜表面流人工 濕地之間設有壟墻，植物集水池的底部從下至上依次鋪設有粗砂層和土壤層，植物集水池的 池壁由填料編織網袋壘砌構筑而成。

　　進一步地，所述的溝槽內從下至上依次鋪設有細砂層、土工防滲地氈層、細砂層和粘土 層。

　　進一步地，所述的前置式集水濾池用于種植紫背浮萍。

　　進一步地，所述的水培蔬菜表面流人工濕地種植有四季水培蔬菜。

　　進一步地，所述的植物集水池用于種植紫背浮萍和挺水植物。

　　3.有益效果

　　采用本實用新型提供的技術方案，與現有技術相比，具有如下有益效果：

　　(1)本實用新型的一種用于沿河分散居民生活污水處理系統，首次將水培蔬菜種植與人 工濕地結合起來，適宜于水網地區沿河分散居民生活污水處理，該污水處理系統不需要動力 設施，結構簡單，成本投入低，能給沿河分散居民帶來一定的經濟效益。

　　(2)本實用新型的一種用于沿河分散居民生活污水處理系統，通過在溝槽上設有前置式 集水濾池、水培蔬菜表面流人工濕地和植物集水池，使得整個系統各部分相互制約性小，結 構緊湊，操作方便，易于設計施工和管理，大大提高了污水的處理效率。
