申請日2015.07.31

　　公開(公告)日2015.12.23

　　IPC分類號C02F5/00

　　摘要

　　本實用新型公開了一種高硬度廢水軟化裝置，包括設備主體和設于設備主體底部的支撐座，所述設備主體包括殼體、進水管、出水管和進氣管，所述進水管和進氣管均設于殼體的下端，所述出水管設于殼體的上端，所述殼體內設有布水器，所述進水管與布水器連通，所述布水器的下方設有微納曝氣頭，所述進氣管與微納曝氣頭相連，所述布水器的布水孔朝向所述微納曝氣頭。本實用新型高硬度廢水軟化裝置具有水氣反應充分無需機械攪拌，經濟節約，軟化時間短且效果好的優點。

　　權利要求書

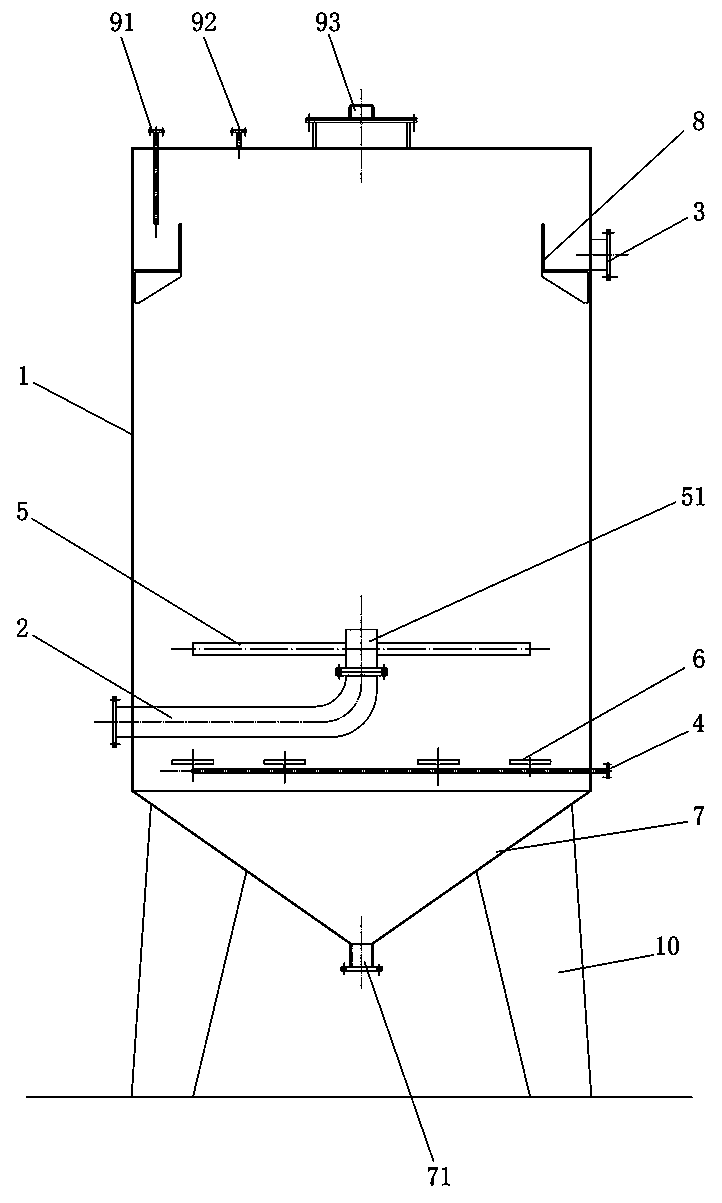

　　1.一種高硬度廢水軟化裝置，包括設備主體和設于設備主體底部的支撐座(10)，所述設備主體包括殼體(1)、進水管(2)、出水管(3)和進氣管(4)，所述進水管(2)和進氣管(4)均設于殼體(1)的下端，所述出水管(3)設于殼體(1)的上端，所述殼體(1)內設有布水器(5)，所述進水管(2)與布水器(5)連通，其特征在于：所述布水器(5)的下方設有微納曝氣頭(6)，所述進氣管(4)與微納曝氣頭(6)相連，所述布水器(5)的布水孔朝向所述微納曝氣頭(6)。

　　2.根據權利要求1所述的高硬度廢水軟化裝置，其特征在于：所述布水器(5)包括中心主管(51)和沿中心主管(51)外壁周向設置且與中心主管(51)連通的多個布水管(52)，所述中心主管(51)與進水管(2)連通，所述布水管(52)上設有多個所述布水孔。

　　3.根據權利要求2所述的高硬度廢水軟化裝置，其特征在于：所述布水管(52)上的布水孔的開孔率為5%～10%，所述布水孔的孔徑為5mm～10mm。

　　4.根據權利要求1所述的高硬度廢水軟化裝置，其特征在于：所述微納曝氣頭(6)設有多個，所述進氣管(4)包括進氣主管(41)、大環形支管(42)和與大環形支管(42)同心的小環形支管(43)，所述大環形支管(42)與小環形支管(43)之間通過多個連接管(44)連通，所述微納曝氣頭(6)均勻的安裝在大環形支管(42)和小環形支管(43)上。

　　5.根據權利要求1至4任意一項所述的高硬度廢水軟化裝置，其特征在于：所述殼體(1)的底部設有污泥收集槽(7)，所述微納曝氣頭(6)設于污泥收集槽(7)的上方。

　　6.根據權利要求5所述的高硬度廢水軟化裝置，其特征在于：所述污泥收集槽(7)設置為漏斗狀，且底部設有排泥口(71)。

　　7.根據權利要求6所述的高硬度廢水軟化裝置，其特征在于：所述污泥收集槽(7)的側壁傾斜角為30°～45°，所述排泥口(71)離地高度為1.0m～1.5m。

　　8.根據權利要求1至4任意一項所述的高硬度廢水軟化裝置，其特征在于：所述殼體(1)的高度與殼體(1)的直徑之比為1.5～1.8。

　　9.根據權利要求1至4任意一項所述的高硬度廢水軟化裝置，其特征在于：所述殼體(1)內壁的上端設有出水堰槽(8)，所述出水管(3)與出水堰槽(8)相通。

　　10.根據權利要求1至4任意一項所述的高硬度廢水軟化裝置，其特征在于：所述殼體(1)的頂部分別設有用于檢測殼體(1)內廢水液位的超聲波液位計預留孔(91)、用于清洗殼體(1)內部的噴頭(92)以及用于檢修殼體(1)的人孔(93)。

　　說明書

　　一種高硬度廢水軟化裝置

　　技術領域

　　本實用新型涉及水處理設備，尤其涉及一種高硬度廢水軟化裝置。

　　背景技術

　　有色金屬采選礦等冶煉行業常會產生較大規模的高酸度、高重金屬含量的廢水，企業一般都是采用石灰或電石渣對污酸進行中和，同時沉淀重金屬離子，其出水呈堿性，總硬度高達到2000～3000mg/L，高硬度廢水有著諸多危害，需要對其軟化處理，才能進行廢水的回收利用以及深度處理。

　　以電化學工藝處理重金屬廢水為例，電化學工藝前端需要對高濃度重金屬廢水進行處理，投加大量的石灰以及絮凝劑將大部分重金屬去除，并加酸調節pH至6～9，以保證電化學工藝的進水要求。廢水在經過電化學工藝深度處理之后，出水中大部分有害重金屬離子如Pb、Zn、Cd、Cu等都達能到了排放標準，但出水鈣離子濃度仍然很高，如果這些高硬度廢水直接排放進入水體中會影響水生生物新陳代謝，導致消化系統失調，對水生生物有直接的毒害作用。同時碳酸鈣的蓄積沉淀會嚴重影響水生植物的光合作用，破壞水生生物的生存環境，并且，高硬度廢水在進行回收利用時會發生嚴重的結垢現象，導致管道堵塞，鍋爐能耗增加，影響生產工藝，造成嚴重的浪費。

　　傳統的軟化處理方法是用硫酸做中和藥劑、碳酸鈉作為軟化藥劑。該方法采用在軟化反應池中投加碳酸鈉藥劑于，同時不斷緩慢的機械攪拌，進行軟化。以廢水中的鈣離子含量為基準，通常碳酸鈉按理論加入量的1.5～2倍加入，出水總硬度通常在200～300mg/L左右，該軟化裝置的軟化效果有限，反應時間長，廢水的鹽含量會大大增加;而且碳酸鈉藥劑法，藥劑用量大，成本較高，嚴重限制了其應用范圍。

　　實用新型內容

　　本實用新型要解決的技術問題是克服現有技術的不足，提供一種結構簡單、經濟節約、軟化效果好的高硬度廢水軟化裝置。

　　為解決上述技術問題，本實用新型采用以下技術方案：

　　一種高硬度廢水軟化裝置，包括設備主體和設于設備主體底部的支撐座，所述設備主體包括殼體、進水管、出水管和進氣管，所述進水管和進氣管均設于殼體的下端，所述出水管設于殼體的上端，所述殼體內設有布水器，所述進水管與布水器連通，所述布水器的下方設有微納曝氣頭，所述進氣管與微納曝氣頭相連，所述布水器的布水孔朝向所述微納曝氣頭。

　　作為上述技術方案的進一步改進：

　　所述布水器包括中心主管和沿中心主管外壁周向設置且與中心主管連通的多個布水管，所述中心主管與進水管連通，所述布水管上設有多個所述布水孔。

　　所述布水管上的布水孔的開孔率為5%～10%，所述布水孔的孔徑為5mm～10mm。

　　所述微納曝氣頭設有多個，所述進氣管包括進氣主管、大環形支管和與大環形支管同心的小環形支管，所述大環形支管與小環形支管之間通過多個連接管連通，所述微納曝氣頭均勻的安裝在大環形支管和小環形支管上。

　　所述殼體的底部設有污泥收集槽，所述微納曝氣頭設于污泥收集槽的上方。

　　所述污泥收集槽設置為漏斗狀，且底部設有排泥口。

　　所述污泥收集槽的側壁傾斜角為30°～45°，所述排泥口離地高度為1.0m～1.5m。

　　所述殼體的高度與殼體的直徑之比為1.5～1.8。

　　所述殼體內壁的上端設有出水堰槽，所述出水管與出水堰槽相通。

　　所述殼體的頂部分別設有用于檢測殼體內廢水液位的超聲波液位計預留孔、用于清洗殼體內部的噴頭以及用于檢修殼體的人孔。

　　與現有技術相比，本實用新型的優點在于：

　　1、本實用新型的高硬度廢水軟化裝置，殼體內布水器的布水孔噴水朝向其下方的微納曝氣頭，是廢水與反應氣體迎面相撞，不僅使廢水在殼體底部會形成紊流，而且是二者形成高效氣液混合，可在不消耗外界機械攪拌動力的情況下形成高效紊流，縮短了反應時間，減少整個反應過程的動力消耗以及物料成本;該軟化裝置可在不利用機械攪拌的條件下形成高效的氣液混合作用，使廢水中的鈣鎂高硬度污染物以鈣基污泥的形式脫除，達到去除高硬度廢水總硬度的目的。

　　2、本實用新型的高硬度廢水軟化裝置，通過獨特的布水方式可以實現廢水在殼體下端由中心向四周均勻擴散，噴出的廢水在殼體下部會形成紊流，與底部迎面而來的反應氣體形成高效氣液混合，提高了反應效率。

　　3、本實用新型的高硬度廢水軟化裝置，曝氣方式采用了環狀布局，保證氣體從進氣主管進入，均勻的在殼體底部形成布?xì)恻c(diǎn)位，采用多個微納曝氣頭可以進一步加強氣液混合作用，提高反應效率。

　　4、本實用新型的高硬度廢水軟化裝置，整個殼體內廢水軟化反應停留時間很短，減小的設備占地面積以及投資成本，運行時僅消耗少量軟化藥劑以及反應氣體，運行成本約為傳統碳酸鈉軟化法的30%～40%以下。

　　5、本實用新型的高硬度廢水軟化裝置，殼體的底部設有污泥收集槽，底部污泥收集槽能有效收集反應沉積下的少量污泥，避免設備因污泥不斷累計產生堵塞。

　　6、本實用新型的高硬度廢水軟化裝置，進行廢水軟化反應后，相對于傳統碳酸鈉法，對出水電導率的影響很小，不會增加出水電導率。
