申請日2015.07.31

　　公開(公告)日2015.12.16

　　IPC分類號E03C1/01; E03C1/12

　　摘要

　　本實用新型公開了一種數字顯示儲水箱水位的洗衣機廢水再利用裝置。它包括所述儲水箱設于洗衣機的底座，洗衣機的排水管與儲水箱相連，儲水箱通過水管與手動水位提升器的進水口相連，手動水位提升器的出水口通過水管與座便器儲水箱的三通接口相連，座便器儲水箱設有儲水箱液位數字顯示器。本裝置將洗衣機排出的廢水儲存后，通過機械手段從低水位提升到高水位，用于沖洗座便器，以充分利用水資源。本實用新型節約用水效果明顯;水位提升采用手動，不耗能源;裝置結構簡單，操作方便;用數字“1”-“4”顯示座便器水箱水位，直觀、明了;與現通用座便器沖洗裝置改裝連接方便，僅加接一個三通即可;成本低廉。

　　權利要求書

　　1.一種數字顯示儲水箱水位的洗衣機廢水再利用裝置，包括儲水箱、座便器儲水箱，其特征在于：所述儲水箱設于洗衣機的底座，洗衣機的排水管與儲水箱相連，儲水箱通過水管與手動水位提升器的進水口相連，手動水位提升器的出水口通過水管與座便器儲水箱的三通接口相連，座便器儲水箱設有儲水箱液位數字顯示器。

　　2.根據權利要求1所述的一種數字顯示儲水箱水位的洗衣機廢水再利用裝置，其特征在于：所述儲水箱上部設有儲水箱溢水管。

　　3.根據權利要求1所述的一種數字顯示儲水箱水位的洗衣機廢水再利用裝置，其特征在于：所述手動水位提升器由圓柱形金屬外殼、活塞、支撐桿和壓桿組成，壓桿中部與支撐桿上端樞接，壓桿頂端經由一萬向節連接活塞聯桿一端，活塞聯桿另一端固定在活塞上。

　　4.根據權利要求1所述的一種數字顯示儲水箱水位的洗衣機廢水再利用裝置，其特征在于：所述水位提升器進水口和出水口處分別設有單向閥，安裝在水位提升器進水口的單向閥方向為當水流入時，單向閥開啟;安裝在水位提升器出水口的單向閥方向為當水流出時，單向閥開啟。

　　5.根據權利要求1所述的一種數字顯示儲水箱水位的洗衣機廢水再利用裝置，其特征在于：所述座便器儲水箱液位數字顯示器由置于座便器儲水箱內的電極、計數器、譯碼器和一個LED數碼管組成，電極計有5根，一公共電極置于座便器儲水箱內一側，與它對面放置的是4根插入儲水箱內四個不同深度的液位電極，4根液位電極分別連接計數器，計數器的4個輸出端連接譯碼器，譯碼器連接LED數碼管顯示。

　　6.根據權利要求1所述的一種數字顯示儲水箱水位的洗衣機廢水再利用裝置，其特征在于：所述儲水箱開有三孔，頂部一孔用于插入洗衣機排水管，上部一孔連接溢水管，下部開有一孔，經由水管連接單向閥和手動水位提升器進水口。

　　說明書

　　一種數字顯示儲水箱水位的洗衣機廢水再利用裝置

　　技術領域

　　本實用新型涉及一種洗衣機廢水再利用裝置，特別涉及一種數字顯示儲水箱水位的洗衣機廢水再利用裝置。

　　背景技術

　　水，被稱為生命之液，哺育著人類和天地間的萬千生物。進入21世紀來，因為我國水源的嚴重污染、水的使用量急劇增加和人們不合理的使用水資源，導致地球生命之液亮出黃牌，水資源頻頻向人類發出告急，水資源危機帶來的生態系統惡化和生物多樣性破壞，將嚴重威脅人類生存。因此，節約用水，已經成為人類生存的必須，但是在現實生活中人們對節約用水的重要性認識嚴重不足，浪費水的現象比比皆是，如我們幾乎天天使用的洗衣機，大家在洗滌衣服的過程中全然無視水資源的寶貴，洗滌全過程多次將大半桶水直接排入下水道，任憑大量水嘩嘩流失而不加以利用。

　　發明內容

　　本實用新型所要解決的技術問題是：針對目前洗衣機廢水白白流失的現狀，提供一種洗衣機廢水再利用裝置，將洗衣機排出的廢水通過機械手段，從低水位提高到高水位，用于沖洗座便器，以充分利用水資源。

　　為了解決上述技術問題，本實用新型采用以下技術方案：

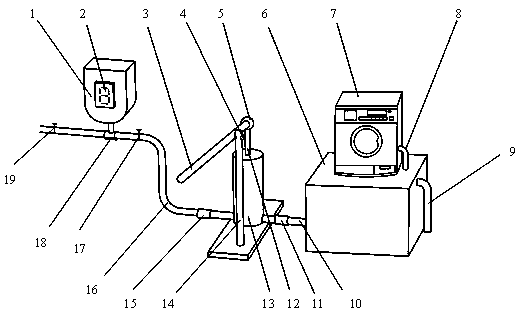

　　一種數字顯示儲水箱水位的洗衣機廢水再利用裝置，包括儲水箱、座便器儲水箱，其特征在于：所述儲水箱設于洗衣機的底座，洗衣機的排水管與儲水箱相連，儲水箱通過水管與手動水位提升器的進水口相連，手動水位提升器的出水口通過水管與座便器儲水箱的三通接口相連，座便器儲水箱設有儲水箱液位數字顯示器。

　　所述儲水箱上部設有儲水箱溢水管。

　　所述手動水位提升器由圓柱形金屬外殼、活塞、支撐桿和壓桿組成，壓桿中部與支撐桿上端樞接，壓桿頂端經由一萬向節連接活塞聯桿一端，活塞聯桿另一端固定在活塞上。

　　所述水位提升器進水口和出水口處分別設有單向閥，安裝在水位提升器進水口的單向閥方向為當水流入時，單向閥開啟;安裝在水位提升器出水口的單向閥方向為當水流出時，單向閥開啟。

　　所述座便器儲水箱液位數字顯示器由置于座便器儲水箱內的電極、計數器、譯碼器和一個LED數碼管組成，電極計有5根，一公共電極置于座便器儲水箱內一側，與它對面放置的是4根插入儲水箱內四個不同深度的液位電極，4根液位電極分別連接計數器，計數器的4個輸出端連接譯碼器，譯碼器連接LED數碼管顯示。

　　所述儲水箱開有三孔，頂部一孔用于插入洗衣機排水管，上部一孔連接溢水管，下部開有一孔，經由水管連接單向閥和手動水位提升器進水口。

　　本實用新型的有益效果是：1、節約用水效果明顯，充分利用水資源;2、水位提升無需水泵抽水，采用手動或腳動，不耗電能，節約能源;3、裝置結構簡單，操作方便，維修簡便;4、用“1”、“2”、“3”、“4”四個數字顯示座便器水箱水位，儲水箱液位顯示直觀、明了;5、與現通用座便器沖洗裝置改裝連接方便，僅加接一個三通即可;6、成本低廉。
