申請日2015.09.10
公開(公告)日2015.12.02
IPC分類號C02F9/08
摘要
本發明涉及一種磁加載污水處理系統，包括混合池、澄清池、過濾器，污水從進污管進入混合池，所述混合池內添加絮凝劑、助凝劑，所述混合池設置有磁加載器，所述混合池與澄清池連通，絮凝后的污水在澄清池沉淀絮凝物，污泥經污泥排出口排出，澄清液經過濾器進一步凈化處理，在所述污泥排出口設置有磁分離器;所述過濾器過濾下的污泥經污泥回流管回流到混合池;所述澄清池內設置有沉淀斜板;所述沉淀斜板與水平面的角度為60°;與現有的技術相比，本發明提供了一種磁加載污水處理系統，本發明上設置有磁加載器，通過對污水中的鐵磁性物質進行加磁，有效提高污水中的雜質絮凝，便于污水凈化處理。

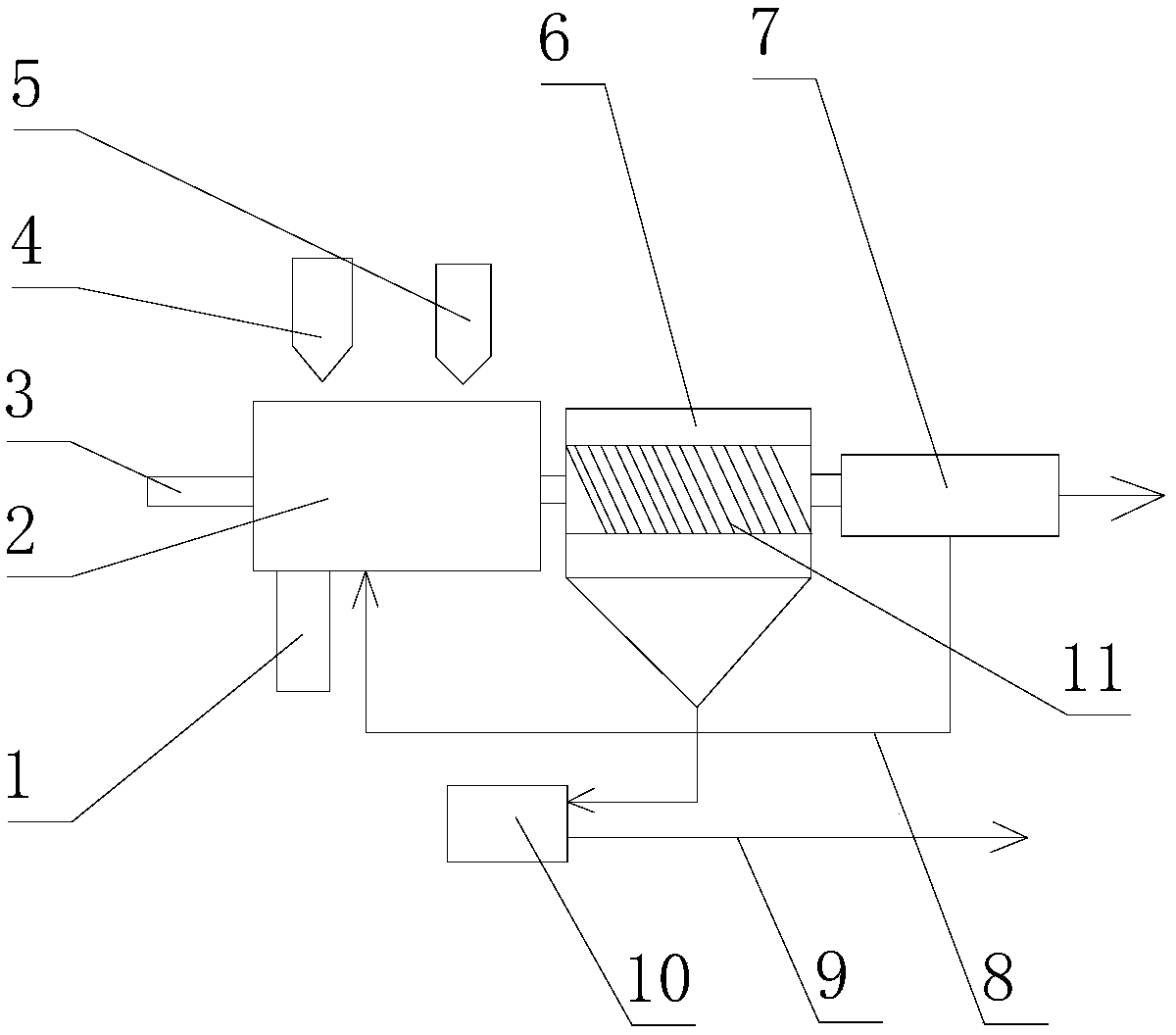

摘要附圖
權利要求書
1.一種磁加載污水處理系統，其特征在于：包括混合池(2)、澄清 池(6)、過濾器(7)，污水從進污管(3)進入混合池(2)，所述混合 池(2)內添加絮凝劑(4)、助凝劑(5)，所述混合池(2)設置有磁加 載器(1)，所述混合池(2)與澄清池(6)連通，絮凝后的污水在澄清池 (6)沉淀絮凝物，污泥經污泥排出口(9)排出，澄清液經過濾器(7)進 一步凈化處理，在所述污泥排出口(9)設置有磁分離器(10)。
2.根據權利要求1所述的一種磁加載污水處理系統，其特征在于：所 述過濾器(7)過濾下的污泥經污泥回流管(8)回流到混合池(2)。
3.根據權利要求1所述的一種磁加載污水處理系統，其特征在于：所 述澄清池(6)內設置有沉淀斜板(11)。
4.根據權利要求3所述的一種磁加載污水處理系統，其特征在于：所 述沉淀斜板(11)與水平面的角度為60°。
說明書
一種磁加載污水處理系統
技術領域
本發明涉及污水處理領域，尤其涉及一種磁加載污水處理系統。
背景技術
工業污水的處理是普遍關注的熱點，由于工業污水的種類繁多、 水量變化大、水質濃度高、成分復雜，因而處理難度大。污水處理是 為使污水達到排水要求或再次使用的水質要求，對其進行凈化的過程， 污水處理被廣泛應用于各個領域，在人們的日常生活中，水對保障人 們的生活和生命都起到很重要的作用，人們必須節約用水，循環用水， 因此污水處理器是一個重要的設備。在常見的工廠排放的污水中，有 些涉及金屬加工行業排放的污水中含有大量的鐵屑等鐵磁性物質，該 類雜質直接排放，污染大，嚴重危害生態健康。
發明內容
本發明為了克服現有技術中的不足，提供了一種磁加載污水處理 系統，本發明上設置有磁加載器，通過對污水中的鐵磁性物質進行加 磁，有效提高污水中的雜質絮凝，便于污水凈化處理。
本發明是通過以下技術方案實現：
一種磁加載污水處理系統，包括混合池、澄清池、過濾器，污水 從進污管進入混合池，所述混合池內添加絮凝劑、助凝劑，所述混合 池設置有磁加載器，所述混合池與澄清池連通，絮凝后的污水在澄清 池沉淀絮凝物，污泥經污泥排出口排出，澄清液經過濾器進一步凈化 處理，在所述污泥排出口設置有磁分離器。
所述過濾器過濾下的污泥經污泥回流管回流到混合池。所述澄清 池內設置有沉淀斜板。所述沉淀斜板與水平面的角度為60°。
與現有的技術相比，本發明的有益效果是：本發明提供了一種磁 加載污水處理系統，本發明上設置有磁加載器，通過對污水中的鐵磁 性物質進行加磁，有效提高污水中的雜質絮凝，便于污水凈化處理。
