申請日2015.09.10
公開(公告)日2016.01.06
IPC分類號E03C1/122
摘要
本實用新型公開了水處理技術領域的洗手盆污水再利用系統，包括洗手盆、儲水箱、沖廁水箱以及自來水入水管，該水龍頭與自來水入水管之間連接有為水龍頭供水的進水管，所述自來水入水管與沖廁水箱的入水口連接，該自來水入水管與沖廁水箱之間設置有電磁閥，所述儲水箱的內設置有水位感應裝置，所述儲水箱的底部設置有出水口，出水口上連接有出水管，該出水管自來水入水管與沖廁水箱連接，同時在該出水管上設置有止水閥。本實用新型整個系統的結構簡單，可將洗手后產生的污水進行收集，儲水箱的水位高于沖廁水箱，不需增加任何增壓設備，也保證水能從儲水箱自動流往沖廁水箱內用于沖廁所，實現了沖便過程的廢水化，提高了水的再利用率。

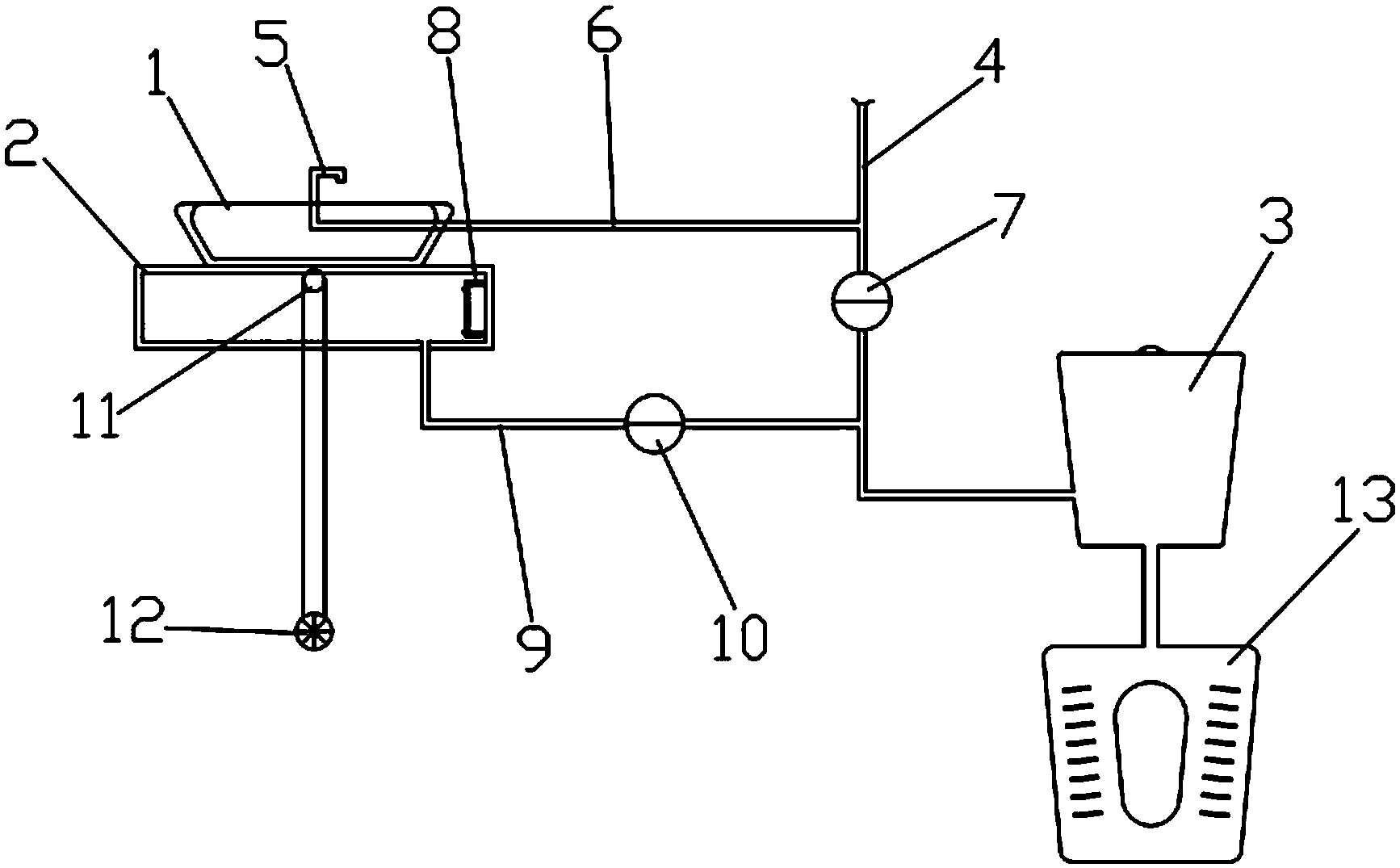

摘要附圖
權利要求書
1.洗手盆污水再利用系統，包括洗手盆、儲水箱、沖廁水箱以及自來水入水管，其特征在于：所述儲水箱設置在洗手盆的下方，該儲水箱與洗手盆之間相連導通，所述洗手盆的上方設置有水龍頭，該水龍頭與自來水入水管之間連接有為水龍頭供水的進水管，所述自來水入水管與沖廁水箱的入水口連接，該自來水入水管與沖廁水箱之間設置有電磁閥，所述儲水箱的內設置有水位感應裝置，該水位感應裝置設置在儲水箱的內側下部，儲水箱的底部或水位感應裝置的水位感應點高于沖廁水箱的頂部，所述儲水箱的底部設置有出水口，出水口上連接有出水管，該出水管自來水入水管與沖廁水箱連接，同時在該出水管上設置有止水閥。
2.根據權利要求1所述的洗手盆污水再利用系統，其特征在于：所述洗手盆后側開設有一溢水口，該溢水口通過排放管與地漏連通。
3.根據權利要求1或2所述的洗手盆污水再利用系統，其特征在于：所述儲水箱的表面設置有廢水入水口，洗手盆的底部對應設置有廢水下水口，廢水入水口與廢水下水口相連導通，從而使洗手盆的的廢水排入儲水箱內。
說明書
洗手盆污水再利用系統
技術領域
本實用新型涉及水處理技術領域，特別涉及一種洗手盆污水再利用系統。
背景技術
隨著社會的進步，寫字樓應運而生，成為集中的辦公區域。寫字樓人口密度大，且都使用的公用洗手間，人們?cè)谌霂旰髸?huì)習慣性的進行洗手清潔，目前人們洗手后的水是直接排入排污管道的，雖然洗手后水體有所污染，但并總體來說水體中沒有大的異物，還是可以用來沖廁使用的，而水的直接排放造成了水體的大量浪費。另一方面，一般家庭的衛生間里又都有洗手盆和淋浴等洗浴設備，每天洗手、洗臉、洗菜、洗衣服甚至洗澡所用過的水又都被隨意排放掉了，造成水源的浪費。另外，傳統技術中也有類似裝置，但傳統的需要安裝水泵或增壓泵，對系統增壓排水，此種結構既不環保，同時耗能也增大，增加了成本，不能滿足廣大用戶的需求。
實用新型內容
本實用新型的目的是解決以上缺陷，提供一種洗手盆污水再利用系統，其結構簡單，安裝方便，節省成本，有助于節約用水，提高了水的再利用率，以克服現有技術中的不足之處。
本實用新型的目的是通過以下方式實現的：
洗手盆污水再利用系統，包括洗手盆、儲水箱、沖廁水箱以及自來水入水管，所述儲水箱設置在洗手盆的下方，該儲水箱與洗手盆之間相連導通，所述洗手盆的上方設置有水龍頭，該水龍頭與自來水入水管之間連接有為水龍頭供水的進水管，所述自來水入水管與沖廁水箱的入水口連接，該自來水入水管與沖廁水箱之間設置有電磁閥，所述儲水箱的內設置有水位感應裝置，該水位感應裝置設置在儲水箱的內側下部，儲水箱的底部或水位感應裝置的水位感應點高于沖廁水箱的頂部，所述儲水箱的底部設置有出水口，出水口上連接有出水管，該出水管自來水入水管與沖廁水箱連接，同時在該出水管上設置有止水閥。
本實用新型在工作時，電磁閥為常開狀態，當儲水箱的水位高于水位感應裝置的水位感應點時，電磁閥關閉，洗手盆內的生活廢水通過儲水箱的出水管排放進入沖廁水箱內，整個過程不需要增加任何增壓設備;當儲水箱的水位低于水位感應裝置的水位感應點時，電磁閥自動打開，使自來水入水管的水直接進入沖廁水箱，此時止水閥為關閉狀態，防止自來水入水管的水往回由儲水箱的出水管進入，因此，減少了電磁閥的工作時間，使電磁閥每月的平均電量為1度電以下，節省能源。
上述說明中，更為優選的方案，所述洗手盆后側開設有一溢水口，該溢水口通過排放管與地漏連通。
上述說明中，更為優選的方案，所述儲水箱的表面設置有廢水入水口，洗手盆的底部對應設置有廢水下水口，廢水入水口與廢水下水口相連導通，從而使洗手盆的的廢水排入儲水箱內。
本實用新型所產生的有益效果是：與現有技術相比，本實用新型整個系統的結構簡單，設計合理，安裝方便，節省成本，洗手盆與沖廁水箱連通，可將洗手后產生的污水進行收集，儲水箱的水位高于沖廁水箱，因此，不需增加任何增壓設備，也保證水能從儲水箱自動流往沖廁水箱內用于沖廁所，實現了沖便過程的廢水化，提高了水的再利用率，對于節約寶貴的水資源具有重大的戰略意義。
