申請日2015.09.10
公開(公告)日2016.01.06
IPC分類號C02F9/04
摘要
本實用新型屬于船用污水處理裝置，具體涉及一種應用于船舶的油污水處理裝置;具體技術方案為：一種船用油污水處理裝置，包括絮化裝置、沉淀裝置、反滲透裝置、精過濾裝置和排污系統，絮化裝置與進水裝置之間通過智能水閥相連，沉淀裝置的出料口與精過濾裝置之間通過反滲透裝置相連，進水裝置將油污水從沉淀裝置的上端注入到沉淀裝置中，排污系統包括第一排污裝置、第二排污裝置、第三排污裝置和集污池，沉淀裝置的下端與集污池之間通過第一排污裝置相連，反滲透裝置的下端與集污池之間通過第二排污裝置相連，精過濾裝置的下端與集污池之間通過第三排污裝置相連，本實用新型的結構簡單，適合船舶使用，能夠滿足現代船舶油污水的凈化需要。

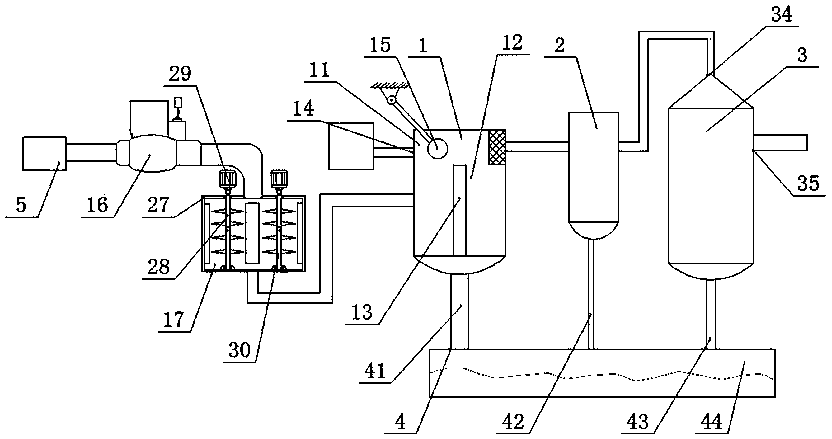

摘要附圖
權利要求書
1.一種船用油污水處理裝置，其特征在于，包括絮化裝置(17)、沉淀裝置(1)、反滲透裝置(2)、精過濾裝置(3)和排污系統(4)，所述絮化裝置(17)與進水裝置(5)之間通過智能水閥(16)相連;
所述絮化裝置(17)包括罐體(27)，所述罐體(27)內裝有絮凝劑，所述罐體(27)的進料口通過管道與智能水閥(16)相連，罐體(27)的出料口通過管道與沉淀裝置(1)的進料口相連通，所述罐體(27)的內部從中部分割為左右兩個腔室，兩個腔室內均裝有攪拌裝置(28)，所述攪拌裝置(28)包括驅動電機(29)和攪拌桿(30)，所述攪拌桿(30)為上下兩段，上段與下段之間通過銷軸鉸接，所述攪拌桿(30)位于罐體(27)內的部分設有多個攪拌葉片，所述攪拌桿(30)上的攪拌葉片等距分層設置，所述攪拌桿(30)的上段與罐體(27)的頂板之間安裝有軸承，攪拌桿(30)的下段也通過止動軸承與罐體(27)的底板相連，攪拌桿(30)的上段穿過罐體(27)的頂板向外延伸并與驅動電機(29)的輸出軸相連，所述攪拌桿(30)在驅動電機(29)的帶動下轉動，兩個驅動電機(29)的攪拌桿(30)轉動方向相反;
所述沉淀裝置(1)的出料口與精過濾裝置(3)之間通過反滲透裝置(2)相連，所述進水裝置(5)將油污水從沉淀裝置(1)的上端注入到沉淀裝置(1)中，所述排污系統(4)包括第一排污裝置(41)、第二排污裝置(42)、第三排污裝置(43)和集污池(44)，所述沉淀裝置(1)的下端與集污池(44)之間通過第一排污裝置(41)相連，所述反滲透裝置(2)的下端與集污池(44)之間通過第二排污裝置(42)相連，所述精過濾裝置(3)的下端與集污池(44)之間通過第三排污裝置(43)相連;所述精過濾系統包括外殼(31)、一級過濾系統(32)、二級過濾系統(33)、進水口(34)和出水口(35)，所述外殼(31)為圓筒形，所述進水口(34)和出水口(35)均設置在外殼(31)的上端，所述進水口(34)與出水口(35)相對設置，所述外殼(31)內同心設置有一級過濾系統(32)和二級過濾系統(33)，所述一級過濾系統(32)套裝在二級過濾系統(33)內，所述進水口(34)將油污水注入到一級過濾系統(32)內，所述一級過濾系統(32)由55μm級的雙濾料過濾器組成，所述二級過濾系統(33)由多個超濾單元組成，所述超濾單元為孔徑0.1~0.01μm的超濾膜。
2.根據權利要求1所述的一種船用油污水處理裝置，其特征在于，所述智能水閥(16)包括閥體(18)，所述閥體(18)的底部設有進水管(19)和出水管(20)，所述進水管(19)通過管道與進水裝置(5)相連，出水管(20)通過管道與沉淀裝置(1)相連，所述進水管(19)設置在出水管(20)的上方，進水管(19)與出水管(20)之間通過密封口相連通，所述密封口通過活塞(21)密封，活塞(21)的底端裝有磁鐵(22)，磁鐵(22)朝向出水管(20)設置，活塞(21)的頂端連有閥桿(25)，閥桿(25)上套裝有彈簧(24)，所述彈簧(24)壓裝在活塞(21)與閥體(18)之間，所述閥體(18)的頂部設有電磁鐵(23)，所述電磁鐵(23)通過閥體(18)上的電控室(26)控制。
3.根據權利要求2所述的一種船用油污水處理裝置，其特征在于，所述第一排污裝置(41)、第二排污裝置(42)和第三排污裝置(43)均有沉淀槽和集泥管組成。
4.根據權利要求3所述的一種船用油污水處理裝置，其特征在于，所述雙濾料過濾器的濾網材料包括上濾網和下濾網，所述上濾網為1.0~2.0mm的果殼濾料，下濾網為1.0~2.0mm的陶粒濾料，所述超濾膜的組件形式為管式膜、中空纖維膜、平板膜和卷式膜中的一種或多種。
5.根據權利要求4所述的一種船用油污水處理裝置，其特征在于，所述沉淀裝置(1)為圓筒形結構，所述沉淀裝置(1)通過擋板(13)分割為第一腔室(11)和第二腔室(12)，所述擋板(13)的高度小于沉淀裝置(1)的高度，所述沉淀裝置(1)外壁的上部還設置有溢水口(14)和浮球裝置(15)，所述溢水口(14)的開啟和閉合通過浮球裝置(15)控制。
說明書
一種船用油污水處理裝置
技術領域
本實用新型屬于船用污水處理裝置，具體涉及一種應用于船舶的油污水處理裝置。
背景技術
隨著大氣污染、水質污染等環境問題成為當下的全球熱點問題，防污治污工作已經成為各個國家政務的重要內容之一，環境整治工作亦是成為我國政務工作的重中之重，并推出了史上最嚴的新環保法。在這樣全國重視環境保護的大背景下，船舶油污水的治理也越來越多地被關注，因此迫切需要一種能夠簡單、有效處理船用油污水的技術。而對于外甲板落水，特別是雨水，往往只有在剛剛下雨后的短時間內含油量較高，這些污水必須收集到落水艙中，使用油水分離器處理，處理后，含油量低于15ppm的落水方可排放到舷外;而經過雨水沖刷，后期的雨水如果檢測到含油量低于15ppm，則可直接排放到舷外。
實用新型內容
本實用新型克服現有技術存在的不足，旨在提供一種處理效果良好的船舶油污水處理裝置。
為了解決上述技術問題，本實用新型采用的技術方案為：一種船用油污水處理裝置，包括絮化裝置、沉淀裝置、反滲透裝置、精過濾裝置和排污系統，絮化裝置與進水裝置之間通過智能水閥相連。
其中，絮化裝置包括罐體，罐體內裝有絮凝劑，罐體的進料口通過管道與智能水閥相連，罐體的出料口通過管道與沉淀裝置的進料口相連通，罐體的內部從中部分割為左右兩個腔室，兩個腔室內均裝有攪拌裝置，攪拌裝置包括驅動電機和攪拌桿，攪拌桿為上下兩段，上段與下段之間通過銷軸鉸接，攪拌桿位于罐體內的部分設有多個攪拌葉片，攪拌桿上的攪拌葉片等距分層設置，攪拌桿的上段與罐體的頂板之間安裝有軸承，攪拌桿的下段也通過止動軸承與罐體的底板相連，攪拌桿的上段穿過罐體的頂板向外延伸并與驅動電機的輸出軸相連，攪拌桿在驅動電機的帶動下轉動，兩個驅動電機的攪拌桿轉動方向相反，罐體內的攪拌桿對油污水進行交叉式剪切混合，油污水與絮凝劑混合均勻。
其中，沉淀裝置的出料口與精過濾裝置之間通過反滲透裝置相連，進水裝置將油污水從沉淀裝置的上端注入到沉淀裝置中，排污系統包括第一排污裝置、第二排污裝置、第三排污裝置和集污池，沉淀裝置的下端與集污池之間通過第一排污裝置相連，反滲透裝置的下端與集污池之間通過第二排污裝置相連，精過濾裝置的下端與集污池之間通過第三排污裝置相連;精過濾系統包括外殼、一級過濾系統、二級過濾系統、進水口和出水口，外殼為圓筒形，進水口和出水口均設置在外殼的上端，進水口與出水口相對設置，外殼內同心設置有一級過濾系統和二級過濾系統，一級過濾系統套裝在二級過濾系統內，進水口將油污水注入到一級過濾系統內，一級過濾系統由55μm級的雙濾料過濾器組成，二級過濾系統由多個超濾單元組成，超濾單元為孔徑0.1~0.01μm的超濾膜，油污水經過一級過濾系統和二級過濾系統過濾后，可滿足排放水的需要。
其中，智能水閥包括閥體，閥體的底部設有進水管和出水管，進水管通過管道與進水裝置相連，出水管通過管道與沉淀裝置相連，進水管設置在出水管的上方，進水管與出水管之間通過密封口相連通，密封口通過活塞密封，活塞的底端裝有磁鐵，磁鐵朝向出水管設置，活塞的頂端連有閥桿，閥桿上套裝有彈簧，彈簧壓裝在活塞與閥體之間，閥體的頂部設有電磁鐵，電磁鐵通過閥體上的電控室控制。當?shù)玫酵娦盘?hào)后，電控室控制電磁鐵通電，電磁鐵與活塞上的磁鐵相吸，活塞脫離密封口，進水管與出水管相連通，智能水閥通水，當電磁鐵斷電后，在彈簧彈力的作用下，活塞回位，智能水閥不通水。
其中，第一排污裝置、第二排污裝置和第三排污裝置均有沉淀槽和集泥管組成，方便污物收集。
其中，作為優選地，雙濾料過濾器的濾網材料包括上濾網和下濾網，上濾網為1.0~2.0mm的果殼濾料，下濾網為1.0~2.0mm的陶粒濾料，超濾膜的組件形式為管式膜、中空纖維膜、平板膜和卷式膜中的一種或多種。
其中，沉淀裝置為圓筒形結構，沉淀裝置通過擋板分割為第一腔室和第二腔室，擋板的高度小于沉淀裝置的高度，沉淀裝置外壁的上部還設置有溢水口和浮球裝置，溢水口的開啟和閉合通過浮球裝置控制。
本實用新型與現有技術相比具有以下有益效果：
一、本實用新型的結構簡單，占地面積小，適合船舶使用，能夠滿足現代船舶油污水的凈化需要。
二、本實用新型的過濾系統包括一級過濾系統和二級過濾系統，一級過濾系統為55μm的雙濾料過濾器，這種過濾器可將經過沉淀后的油污水進一步處理，對油污水中的顆粒較小的雜質進行過濾，避免較大的雜質顆粒進入到二級過濾系統中，保護了二級過濾系統，二級過濾系統由多個超濾單元組成，所述超濾單元為孔徑為0.1~0.01μm的超濾膜，這種超濾膜可進一步去除油污水中的懸浮物和膠體物質，同時將油污水中的大腸桿菌群去除，省去了傳統的消毒設備，簡化了工藝流程。
