申請日2015.09.10
公開(公告)日2016.01.06
IPC分類號F04D7/04; F04D29/22; B02C21/00
摘要
本實用新型一種船用生活污水粉碎泵屬于船用污水泵領域，解決了現有粉碎離心泵吸入能力差和粉碎力不足的問題，采用的技術方案：包括泵體，泵體的底部設置有支撐座，泵體整體為臥式結構，泵體的前端設置有泵進水口，泵體的中部設置有泵出水口，泵體內部設有泵軸，泵出水口處的泵軸上安裝有葉輪，泵軸的后端延伸到泵體外部通過聯軸器與電機連接，電機帶動泵軸在泵體內部轉動，所述泵軸的前端設置有隨泵軸轉動的粉碎輪組件，粉碎輪組件斜上方的泵體上安裝有切刀組件，粉碎輪組件的圓周方向的泵體上設置有護環組件，粉碎輪組件后方的泵體上安裝有隔板組件，粉碎輪組件與切刀組件、護環組件、隔板組件共同組成多級粉碎機構。

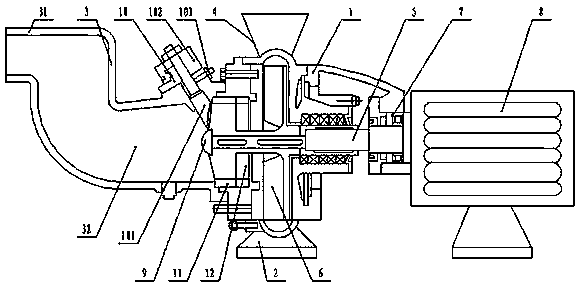

摘要附圖
權利要求書
1.一種船用生活污水粉碎泵，其特征在于：包括泵體(1)，泵體(1)的底部設置有支撐座(2)，泵體(1)整體為臥式結構，泵體(1)的前端設置有泵進水口(3)，泵體(1)的中部設置有泵出水口(4)，泵體(1)內部設有泵軸(5)，泵出水口(4)處的泵軸(5)上安裝有葉輪(6)，泵軸(5)的后端延伸到泵體(1)外部通過聯軸器(7)與電機(8)連接，電機(8)帶動泵軸(5)在泵體(1)內部轉動;
所述泵軸(5)的前端設置有隨泵軸(5)轉動的粉碎輪組件(9)，粉碎輪組件(9)斜上方的泵體(1)上安裝有切刀組件(10)，粉碎輪組件(9)的圓周方向的泵體(1)上設置有護環組件(11)，粉碎輪組件(9)后方的泵體(1)上安裝有隔板組件(12)，粉碎輪組件(9)與切刀組件(10)、護環組件(11)、隔板組件(12)共同組成多級粉碎機構。
2.根據權利要求1所述的一種船用生活污水粉碎泵，其特征在于：所述切刀組件(10)包括切刀(101)，切刀(101)上刀刃的一端延伸到泵體(1)內部與粉碎輪組件(9)相對設置，切刀(101)的另一端延伸到泵體(1)外部通過切刀定位板(102)及夾緊螺釘(103)與泵體(1)固定連接。
3.根據權利要求2所述的一種船用生活污水粉碎泵，其特征在于：所述護環組件(11)包括護環(111)，護環(111)固定設置在粉碎輪外側的泵體(1)上，所述護環(111)上間隔設置有多個護環刀(112)。
4.根據權利要求3所述的一種船用生活污水粉碎泵，其特征在于：所述隔板組件(12)包括隔板基體(121)，所述隔板基體(121)整體上間隔分布有透空式隔槽(122)，隔板基體(121)端面加工后設置有隔板刃(123)。
5.根據權利要求4所述的一種船用生活污水粉碎泵，其特征在于：所述粉碎輪組件(9)包括用于與泵軸(5)固定連接的軸套(91)，所述軸套(91)的外側均勻分布有多個粉碎刀(92)，所述粉碎刀(92)的前端設置有前刀刃(93)，后端有后刀刃(94)，前刀刃(93)與切刀(101)構成初級粉碎裝置，后刀刃(94)與隔板刃(123)組成細粉碎裝置，粉碎刀(92)圓周方向與護環刀(112)組成圓周粉碎裝置。
6.根據權利要求1所述的一種船用生活污水粉碎泵，其特征在于：所述泵進水口(3)整體為Z字形，泵進水口(3)朝外的一側為進水端(31)，另一端直接與粉碎輪組件(9)進口相連通，Z字形的泵進水口(3)自然形成內置蓄水腔(32)。
說明書
一種船用生活污水粉碎泵
技術領域：
本實用新型屬于船用污水泵領域，特別是涉及一種船用生活污水粉碎泵。
背景技術：
大中型船舶航行期間，所產生的工作污水及生活污水全部積存到船底部污水艙中，待船到港統一處理后外排。正常情況下，船上配置的污水凈化裝置安裝在污水艙之上，將污水艙中的污水引送到污水凈化裝置處理必須使用泵輸送。因積存在污水艙中的污水含有雜質，甚至含有纖維質雜物、碎塑料制品和一些顆粒物。針對船上污水輸送工況及所輸送介質的特殊性，現有船用污水輸送系統配置的泵為粉碎離心泵。
現有的粉碎離心泵在工作時，只經過一次粉碎，并不能夠?qū)⑽鬯兴芰现破芬约袄w維質雜質完全粉碎，長時間工作后，雜質會殘留在泵體內，造成粉碎泵損壞，影響正常使用。因此現有粉碎離心泵結構復雜，粉碎力不足，吸入能力差，不能夠滿足現在船舶污水凈化的使用要求。
實用新型內容：
本實用新型克服現有技術存在的不足，解決了現有粉碎離心泵吸入能力差和粉碎力不足的問題，旨在提供一種結構緊湊，合理，粉碎效果好，吸入能力強，運行穩定可靠的一種船用生活污水粉碎泵。
為解決上述技術問題，本實用新型采用的技術方案為：一種船用生活污水粉碎泵，包括泵體，泵體的底部設置有支撐座，泵體整體為臥式結構，泵體的前端設置有泵進水口，泵體的中部設置有泵出水口，泵體內部設有泵軸，泵出水口處的泵軸上安裝有葉輪，泵軸的后端延伸到泵體外部通過聯軸器與電機連接，電機帶動泵軸在泵體內部轉動;
所述泵軸的前端設置有隨泵軸轉動的粉碎輪組件，粉碎輪組件斜上方的泵體上安裝有切刀組件，粉碎輪組件的圓周方向的泵體上設置有護環組件，粉碎輪組件后方的泵體上安裝有隔板組件，粉碎輪組件與切刀組件、護環組件、隔板組件共同組成多級粉碎機構。
進一步地，所述切刀組件包括切刀，切刀上刀刃的一端延伸到泵體內部與粉碎輪組件相對設置，切刀的另一端延伸到泵體外部通過切刀定位板及夾緊螺釘與泵體固定連接。
進一步地，所述護環組件包括護環，護環固定設置在粉碎輪外側的泵體上，所述護環上間隔設置有多個護環刀。
進一步地，所述隔板組件包括隔板基體，所述隔板基體整體上間隔分布有透空式隔槽，隔板基體端面加工后設置有隔板刃。
進一步地，所述粉碎輪組件包括用于與泵軸固定連接的軸套，所述軸套的外側均勻分布有多個粉碎刀，所述粉碎刀的前端設置有前刀刃，后端有后刀刃，前刀刃與切刀構成初級粉碎裝置，后刀刃與隔板刃組成細粉碎裝置，粉碎刀圓周方向與護環刀組成圓周粉碎裝置。
進一步地，所述泵進水口整體為Z字形，泵進水口朝外的一側為進水端，另一端直接與粉碎輪組件進口相連通，Z字形的泵進水口自然形成內置蓄水腔。
本實用新型與現有技術相比具有以下有益效果：本實用新型在泵進水口處設置粉碎輪組件，切刀組件、護環組件和隔板組件，粉碎輪組件與切刀組件構成初級粉碎裝置，對污水內的雜質進行第一次粉碎切割，粉碎輪組件與護環組件組成圓周粉碎裝置，對粉碎的雜質進行二次切割，粉碎輪組件和隔板組件組成細粉碎裝置，對二次粉碎的細小雜質進行粉碎。相比與原有離心粉碎泵的一次切割，極大的提升了粉碎泵的粉碎能力，有效避免雜質在粉碎泵內殘留情況的出現，提升了粉碎泵的使用壽命，減少了維修次數。
