申請日2015.09.10

　　公開(公告)日2016.02.10

　　IPC分類號C02F3/30; C02F11/12

　　摘要

　　本實用新型公開了一種車載式污泥抽吸及污水處理裝置，包括一臺運輸車輛和設于運輸車輛上的污水處理裝置，污水處理裝置中設有抽提裝置、預處理裝置和生物反應處理容器，抽提裝置中設有空氣壓縮機、氣提管道和吸泥管，氣提管道的入口段和吸泥管置于污水池中，吸泥管中設有文丘里噴管，文丘里噴管的入口處設有高壓氣流輸入管，文丘里噴管的側面設有污泥吸入口，預處理裝置中設有污泥壓濾器、自動排泥的螺旋輸送機構和污泥存儲容器，生物反應處理容器中設有曝氣組件、順序相連的SBR反應器和MBR膜生物反應器;本實用新型適合對污泥含量高的污水進行壓縮處理，并能高效處理污水，壓縮后的污泥方便運到專門的處理站進行處理，污水處理總體效率高。

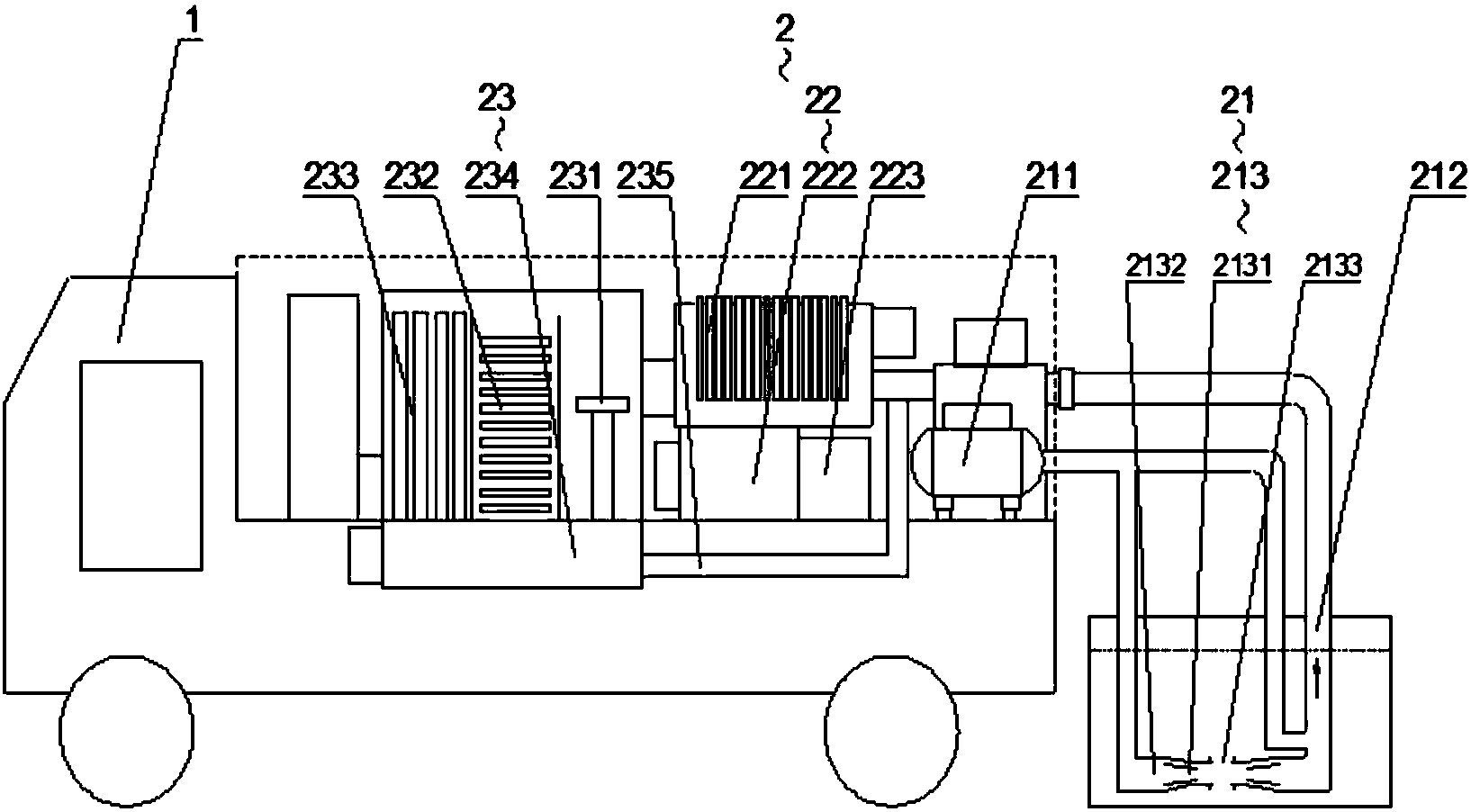

　　摘要附圖



　　權利要求書

　　1.一種車載式污泥抽吸及污水處理裝置，其特征在于：包括一臺運輸車輛和設于運輸車輛上的污水處理裝置，所述污水處理裝置中設有能夠抽吸污泥及污水的抽提裝置、預處理裝置和生物反應處理容器，所述抽提裝置中設有空氣壓縮機、氣提管道和吸泥管，所述氣提管道的入口與吸泥管相連，所述氣提管道的入口段和所述吸泥管置于需要抽取污泥及污水的污水池中，所述吸泥管中設有文丘里噴管，所述文丘里噴管的入口處設有與空氣壓縮機相連的高壓氣流輸入管，所述文丘里噴管的側面設有污泥吸入口，所述預處理裝置中設有污泥壓濾器，所述污泥壓濾器連接有自動排泥的螺旋輸送機構和污泥存儲容器，所述生物反應處理容器中設有曝氣組件、順序相連的SBR反應器和MBR膜生物反應器。

　　2.根據權利要求1所述的一種車載式污泥抽吸及污水處理裝置，其特征在于：所述生物反應處理容器的底部設有污泥排泥裝置，所述污泥排泥裝置中設有與所述污泥壓濾器相連的輔助排泥管。

　　說明書

　　一種車載式污泥抽吸及污水處理裝置

　　技術領域

　　本實用新型環保水處理技術領域，尤其涉及一種車載式污泥抽吸及污水處理裝置。

　　背景技術

　　一些企業及研究實驗室等企事業單位在生產及運行過程中會產生少量的、濃度較高的污水，這些高濃度的污水中通常含有較多的沉淀物質，沒經過處理的污水嚴禁直接排入污水管路中，由于這些單位產生的污水總量不多，單獨建設污水處理設施將給這些企事業單位造成較大的經濟負擔，導致很多單位無法單獨配套及運行管理污水處理設施，這些企事業單位中的污水處理難題需要合理解決。

　　發明內容

　　為克服現有技術的不足，本實用新型提供了一種方便運輸移動、適合處理污泥含量多的污水，污水處理高效可靠的車載式污泥抽吸及污水處理裝置。

　　本實用新型為達到上述技術目的所采用的技術方案是：一種車載式污泥抽吸及污水處理裝置，包括一臺運輸車輛和設于運輸車輛上的污水處理裝置，所述污水處理裝置中設有能夠抽吸污泥及污水的抽提裝置、預處理裝置和生物反應處理容器，所述抽提裝置中設有空氣壓縮機、氣提管道和吸泥管，所述氣提管道的入口與吸泥管相連，所述氣提管道的入口段和所述吸泥管置于需要抽取污泥及污水的污水池中，所述吸泥管中設有文丘里噴管，所述文丘里噴管的入口處設有與空氣壓縮機相連的高壓氣流輸入管，所述文丘里噴管的側面設有污泥吸入口，所述預處理裝置中設有污泥壓濾器，所述污泥壓濾器連接有自動排泥的螺旋輸送機構和污泥存儲容器，所述生物反應處理容器中設有曝氣組件、順序相連的SBR反應器和MBR膜生物反應器。

　　所述生物反應處理容器的底部設有污泥排泥裝置，所述污泥排泥裝置中設有與所述污泥壓濾器相連的輔助排泥管。

　　本實用新型的有益效果是：采用上述結構，通過設置一個便于運輸移動的污水處理裝置，污水處理裝置中設有能夠抽吸污泥及污水的抽提裝置、預處理裝置和生物反應處理容器，預處理裝置中設有污泥壓濾器、污泥螺旋輸送機構和和污泥存儲容器，生物反應處理容器中的SBR反應器和MBR膜生物反應器能夠高效的處理污水，適合對污泥含量高的污水進行壓縮處理，壓縮后的污泥方便運到專門的處理站進行處理，污水處理總體效率高。
