申請日2015.09.10
公開(公告)日2016.01.27
IPC分類號C02F9/04
摘要
一種超濾膜短流程水處理裝置，包括混合池和產水池，混合池旁設有絮凝池，絮凝池旁設有產水池，混合池與產水池之間設有連接管路，連接管路上設有控制閥，混合池內設有攪拌軸，混合池內設有過濾裝置，過濾裝置位于攪拌軸的下部，絮凝池與產水池之間設有超濾膜池。在水處理裝置內設有絮凝池，可以進一步提升水處理裝置的過濾效果，在絮凝池內設有加料器，可以控制絮凝池的工作效果，能夠保證添加輔料的速度和重量，可以提升水處理裝置的整體工作效果，還有在混合池內設有過濾裝置，可以過濾雜質，避免膜孔阻塞。

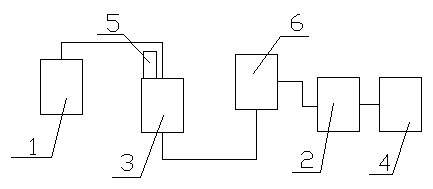

摘要附圖
權利要求書
1.一種超濾膜短流程水處理裝置，包括混合池和產水池，其特征在于：所述的混合池旁設有絮凝池，絮凝池旁設有產水池，混合池與產水池之間設有連接管路，連接管路上設有控制閥，所述的混合池內設有攪拌軸，混合池內設有過濾裝置，過濾裝置位于攪拌軸的下部，所述的絮凝池與產水池之間設有超濾膜池。
2.根據權利要求1所述的一種超濾膜短流程水處理裝置，其特征在于：所述的產水池旁設有水泵，產水池旁設有備用水池，備用水池與產水池相互連接。
3.根據權利要求1所述的一種超濾膜短流程水處理裝置，其特征在于：所述的絮凝池內設有加料器，加料器旁設有控制裝置，控制裝置連接到控制柜，控制柜對絮凝池進行數據反饋。
4.根據權利要求1所述的一種超濾膜短流程水處理裝置，其特征在于：所述的超濾膜池內設有固液分離器，固液分離器通過立柱連接在超濾膜池內，超濾膜池內設有耐腐蝕層，耐腐蝕層與超濾膜池之間設有固定網，固定網為細孔固定網。
說明書
一種超濾膜短流程水處理裝置
技術領域
本實用新型涉及一種水處理裝置，具體涉及一種超濾膜短流程水處理裝置。
背景技術
近兩年，以浸入式超濾膜為核心的短流程凈水處理工藝得到了越來越廣泛的應用，在實際工程上取得了良好的運行效果，充分證明了該工藝的可行性和成功性。在以浸入式超濾膜為核心的短流程凈水處理工藝中，原水經混凝后直接進入膜池處理，能有效改善膜污染機制，混凝增大了顆粒尺寸。顆粒尺寸的增大，顆粒遷移離開膜表面的幾率也相應增大;其次，由于流體的剪切力作用，大尺寸的顆粒遷移離開膜表面的作用被增強;最終，混凝過程產生的大顆粒的絮體更加不容易透過膜孔，導致膜孔阻塞。
發明內容
本實用新型的目的是提供一種過濾快，結構簡單的一種超濾膜短流程水處理裝置。
本實用新型的技術方案為：一種超濾膜短流程水處理裝置，包括混合池和產水池，所述的混合池旁設有絮凝池，絮凝池旁設有產水池，混合池與產水池之間設有連接管路，連接管路上設有控制閥，所述的混合池內設有攪拌軸，混合池內設有過濾裝置，過濾裝置位于攪拌軸的下部，所述的絮凝池與產水池之間設有超濾膜池。
所述的產水池旁設有水泵，產水池旁設有備用水池，備用水池與產水池相互連接。
所述的絮凝池內設有加料器，加料器旁設有控制裝置，控制裝置連接到控制柜，控制柜對絮凝池進行數據反饋。
所述的超濾膜池內設有固液分離器，固液分離器通過立柱連接在超濾膜池內，超濾膜池內設有耐腐蝕層，耐腐蝕層與超濾膜池之間設有固定網，固定網為細孔固定網。
本實用新型的優點是：在水處理裝置內設有絮凝池，可以進一步提升水處理裝置的過濾效果，在絮凝池內設有加料器，可以控制絮凝池的工作效果，能夠保證添加輔料的速度和重量，可以提升水處理裝置的整體工作效果，還有在混合池內設有過濾裝置，可以過濾雜質，避免膜孔阻塞。
