申請日2015.11.03

　　公開(公告)日2016.03.09

　　IPC分類號D06B9/00; D06B23/20

　　摘要

　　本實用新型公開了一種能夠在室溫條件下進行織物減量處理，并且減量廢水無排放，經處理后直接回用的滌綸織物室溫減量處理及廢水回用裝置;包括減量缸、掛布棒、量型架、過濾槽和輸送泵，掛布棒置于減量缸的上方，量型架置于減量缸內，減量缸的底部設有閥門，減量缸通過管路與過濾槽連接，過濾槽中放置過濾板，過濾槽底部設有開口，并通過管路與輸送泵進口連接，輸送泵的出口通過管路與減量缸連接，在減量缸與輸送泵出口管路的連接處設有閥門。本實用新型可實現織物室溫減量處理，無需采用高溫工藝，也無需耗用蒸汽，減量廢水通過閥門排出并經過濾處理后可直接回用，解決了傳統工藝廢水的高COD排放問題，實現了工藝廢水的循環再利用。

　　權利要求書

　　1.一種滌綸織物室溫減量處理及廢水回用裝置，其特征在于：包括減量缸、掛布棒、量型架、過濾槽和輸送泵，掛布棒置于減量缸的上方，量型架置于減量缸內，減量缸的底部設有閥門，減量缸通過管路與過濾槽連接，過濾槽中放置過濾板，過濾槽底部設有開口，并通過管路與輸送泵進口連接，輸送泵的出口通過管路與減量缸連接，在減量缸與輸送泵出口管路的連接處設有閥門。

　　說明書

　　滌綸織物室溫減量處理及廢水回用裝置

　　技術領域

　　本實用新型涉及一種織物減量裝置，特別涉及一種滌綸織物室溫減量處理及廢水回用裝置。

　　背景技術

　　滌綸織物經過堿減量后手感及懸垂度非常好，俗稱仿真絲。目前的織物堿減量設備無論是高溫高壓機缸減量、間歇式減量，還是連續式減量裝置，都是與高溫高壓工藝或蒸汽氣蒸工藝配套的設備。傳統工藝反應溫度高，蒸汽用量大，堿劑反應不完全，特別是減量廢水的COD非常高，甚至高達50000。目前的織物減量裝置中的減量廢水均直接排放，如此高COD的廢水給節能減排和環境治理造成很大壓力。故需研究滌綸織物室溫減量和廢水處理工藝，并設計相應的處理裝置。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的不足，提供一種能夠在室溫條件下進行織物減量處理，并且減量廢水無排放，經處理后直接回用的滌綸織物室溫減量處理及廢水回用裝置。

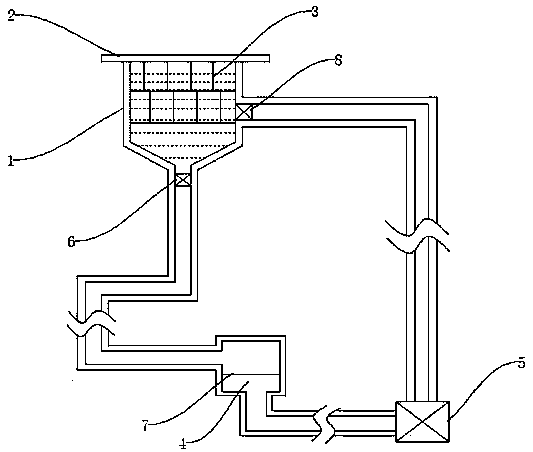

　　為了達到上述目的，本實用新型所設計的滌綸織物室溫減量處理及廢水回用裝置，包括減量缸、掛布棒、量型架、過濾槽和輸送泵，掛布棒置于減量缸的上方，量型架置于減量缸內，減量缸的底部設有閥門，減量缸通過管路與過濾槽連接，過濾槽中放置過濾板，過濾槽底部設有開口，并通過管路與輸送泵進口連接，輸送泵的出口通過管路與減量缸連接，在減量缸與輸送泵出口管路的連接處設有閥門。

　　該滌綸織物室溫減量處理及廢水回用裝置工作時，坯布吊線穿在掛布棒上，并穿過量型架放置在減量缸中，減量缸內加入堿劑和室溫減量促進劑，織物在減量缸內冷堆浸漬8-24小時;開啟減量缸底部的閥門，將減量廢水排放至過濾槽中，廢水經過濾板過濾后直接由輸送泵回用至減量缸中。

　　本實用新型的滌綸織物室溫減量處理及廢水回用裝置可實現織物室溫減量處理，無需采用高溫工藝，也無需耗用蒸汽，減量廢水通過閥門排出并經過濾處理后可直接回用，解決了傳統工藝廢水的高COD排放問題，實現了工藝廢水的循環再利用。
