申請日2015.09.10

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種污水處理的脫氮除磷工藝池，包括厭氧池1、厭氧池2、缺氧池1、缺氧池2、曝氣池1、曝氣池2和二沉池，其特征是：所述二沉池通過管道分別與厭氧池2、缺氧池2連通，形成硝化液回流通道，所述二沉池通過管道與厭氧池2連通形成外回流混合液通道。有益效果:本實用新型的系統將硝化液回流分配至厭氧池2和缺氧池2，使硝化液回流與外回流完全不介入?yún)捬醭?，即可保證厭氧池1得以獨立地進行聚磷菌釋磷反應，使得聚磷菌可以充分發揮除磷作用，減少聚合氯化鋁的投加，減少藥劑成本，使總磷，總氮的去除率提高。

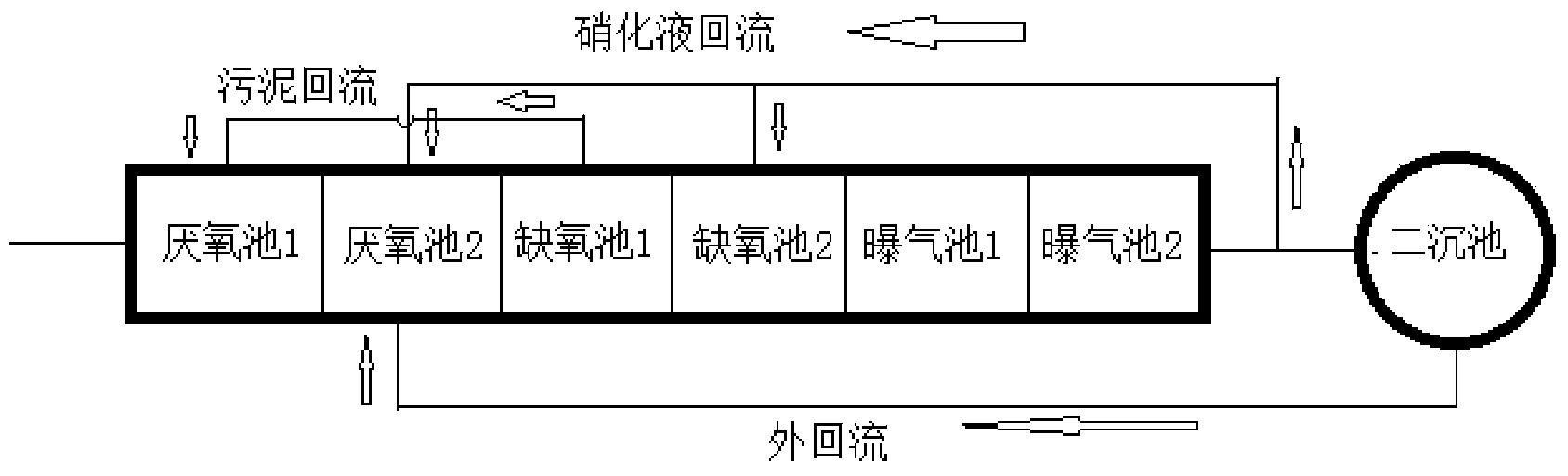

　　摘要附圖



　　權利要求書

　　1.一種污水處理的脫氮除磷工藝池，包括厭氧池1、厭氧池2、缺氧池1、缺氧池2、曝氣池1、曝氣池2和二沉池，其特征是：所述二沉池通過管道分別與厭氧池2、缺氧池2連通，形成硝化液回流通道，所述二沉池通過管道與厭氧池2連通形成外回流混合液通道。

　　說明書

　　污水處理的脫氮除磷工藝池

　　技術領域

　　本實用新型屬于污水處理工藝，尤其涉及一種污水處理的脫氮除磷工藝池。

　　背景技術

　　生物脫氮除磷是利用微生物的代謝特性，培養多種功能菌群來實現凈化污水的目的。這些菌群包括具有除磷功能的聚磷菌群、具有將氨氮轉化為硝態氮功能的硝化菌群、具有將硝態氮轉化為氮氣功能的反硝化菌群以及一般能夠在好氧環境下快速消耗碳源的好氧異樣菌。生物脫氮和除磷過程中均需要大量的碳源，而污水中的碳源往往非常有限，人工投加碳源成本又非常高，因此，通過設置合理的處理工藝來提高碳源的利用率以及降低工藝系統對氮、磷的放棄率是提高生物脫氮除磷效果的關鍵。

　　現有生物脫氮除磷工藝都是對工藝來水直接進行分配或發掘污泥內碳源，實現自身碳源利用的優化。常用的脫氮除磷工藝有AAO工藝、串聯AO工藝，其它工藝如氧化溝、SBR、MBR等的脫氮除磷原理都與上述兩種工藝相同。

　　如圖2所示，現有工藝的硝化液回流(內回流)進入?yún)捬醭?，污泥回流進入?yún)捬醭?，外回流進入?yún)捬醭?，原水進入?yún)捬醭?，聚磷菌發生釋磷反應，外回流帶來的硝酸鹽氮進入?yún)捬醭?后與原水中的快速降解有機物迅速被反硝化細菌利用，發生反硝化反應，還原為氮氣釋放，此外污泥回流進入?yún)捬醭?末端。污水進入?yún)捬醭?后與硝化液回流匯合，再次進行反硝化反應，污泥回流將流至缺氧池1的水回流到厭氧池1，再次進行硝化反應。雖然可以保證硝化反應的完全，但是犧牲了生物除磷。作為 A2O工藝的主要矛盾：從二沉池或者曝氣池返回的硝酸鹽破壞聚磷菌放磷所需要的厭氧環境。換句話說，就是聚磷菌與反硝化菌對有限碳源的競爭。污水處理行業亟待解決A2O的工藝矛盾。

　　實用新型內容

　　本實用新型是為了克服現有技術中的不足，提供一種污水處理的脫氮除磷工藝池，可以保證厭氧池1中的厭氧環境，同時也解決了反硝化細菌與聚磷菌爭奪碳源的矛盾,可以充分發揮聚磷菌的除磷作用。

　　本實用新型為實現上述目的，通過以下技術方案實現，一種污水處理的脫氮除磷工藝池，包括厭氧池1、厭氧池2、缺氧池1、缺氧池2、曝氣池1、曝氣池2和二沉池，其特征是：所述二沉池通過管道分別與厭氧池 2、缺氧池2連通，形成硝化液回流通道，所述二沉池通過管道與厭氧池2 連通形成外回流混合液通道。

　　有益效果:本實用新型的系統將硝化液回流分配至厭氧池2和缺氧池 2，使硝化液回流與外回流完全不介入?yún)捬醭?，即可保證厭氧池1得以獨立地進行聚磷菌釋磷反應;使得聚磷菌可以充分發揮除磷作用，減少聚合氯化鋁的投加，減少藥劑成本，使總磷，總氮的去除率提高。
