申請日2015.11.03

　　公開(公告)日2016.03.09

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供一種含耗氧污染物的污水處理裝置，一種含耗氧污染物的污水處理裝置，包括原水進口管、第一消毒池、調節池、初沉池、氧化反應池、所述調節池的另一端通過管道與初沉池的一端連接，所述氧化反應池的另一端通過管道與納米二氧化碳光催化池的一端連接，所述消毒池的另一端貫通連接有反沖洗管道、中水出口管道和消毒劑管道，所述反沖洗管道設在中水出口管道的上端，所述中水出口管道設在消毒劑管道的上端，與現有技術相比，本實用新型具有如下的有益效果：一種含耗氧污染物的污水處理裝置，占地面積少，裝置構造簡單，投資成本低，含耗氧污染物的污水處理徹底，運行成本低。

　　權利要求書

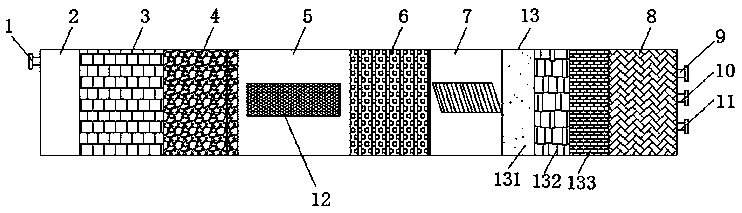

　　1.一種含耗氧污染物的污水處理裝置，包括原水進口管(1)、第一消毒池(2)、調節池(3)、初沉池(4)、氧化反應池(5)、納米二氧化碳光催化池(6)、斜板沉降池(7)、消毒池(8)、反沖洗管道(9)、中水出口管道(10)、消毒劑管道(11)、生物接觸氧化反應器(12)和沉淀過濾池(13)，其特征在于：所述原水進口管(1)貫通連接扎起第一消毒池(2)的邊緣一端，所述第一消毒池(2)通過管道與調節池(3)的一端相連，所述調節池(3)的另一端通過管道與初沉池(4)的一端連接，所述初沉池(4)的另一端通過管道與氧化反應池(5)的一端連接，所述氧化反應池(5)的另一端通過管道與納米二氧化碳光催化池(6)的一端連接，所述二氧化碳光催化池(6)的另一端通過管道與斜板沉降池(7)的一端連接，所述斜板沉降池(7)和消毒池(8)之間通過管道連接有沉淀過濾池(13)，所述消毒池(8)的另一端貫通連接有反沖洗管道(9)、中水出口管道(10)和消毒劑管道(11)，所述反沖洗管道(9)設在中水出口管道(10)的上端，所述中水出口管道(10)設在消毒劑管道(11)的上端。

　　2.根據權利要求1所述的一種含耗氧污染物的污水處理裝置，其特征在于：所述氧化反應池(5)內設有生物接觸氧化反應器(12)。

　　3.根據權利要求1所述的一種含耗氧污染物的污水處理裝置，其特征在于：所述沉淀過濾池(13)從左到右由石英砂層(131)、活性炭過濾層(132)和高分子材料過濾層(133)組成。

　　說明書

　　一種含耗氧污染物的污水處理裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種含耗氧污染物的污水處理裝置。

　　背景技術

　　我國人口眾多，經濟發展迅速，居民和工業上的污水排放量巨大，并且我國水資源分布不均，局部地區嚴重缺水，如果不能很好地解決好污水問題，將會造成水資源的嚴重污染和匱乏。目前市場上的含耗氧污染物的污水處理裝置，結構較為復雜，投資成本高、運行成本高，占地面積大。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型目的是提供一種含耗氧污染物的污水處理裝置，以解決上述背景技術中提出的問題,本實用新型占地面積少，裝置構造簡單，投資成本低，含耗氧污染物的污水處理徹底，運行成本低。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種含耗氧污染物的污水處理裝置，包括原水進口管、第一消毒池、調節池、初沉池、氧化反應池、納米二氧化碳光催化池、斜板沉降池、消毒池、反沖洗管道、中水出口管道、消毒劑管道、生物接觸氧化反應器和沉淀過濾池，所述原水進口管貫通連接扎起第一消毒池的邊緣一端，所述第一消毒池通過管道與調節池的一端相連，所述調節池的另一端通過管道與初沉池的一端連接，所述初沉池的另一端通過管道與氧化反應池的一端連接，所述氧化反應池的另一端通過管道與納米二氧化碳光催化池的一端連接，所述二氧化碳光催化池的另一端通過管道與斜板沉降池的一端連接，所述斜板沉降池和消毒池之間通過管道連接有沉淀過濾池，所述消毒池的另一端貫通連接有反沖洗管道、中水出口管道和消毒劑管道，所述反沖洗管道設在中水出口管道的上端，所述中水出口管道設在消毒劑管道的上端。

　　進一步地，所述氧化反應池內設有生物接觸氧化反應器。

　　進一步地，所述沉淀過濾池從左到右由石英砂層、活性炭過濾層和高分子材料過濾層組成。

　　本實用新型的有益效果：本實用新型的一種含耗氧污染物的污水處理裝置，占地面積少，裝置構造簡單，投資成本低，含耗氧污染物的污水處理徹底，運行成本低。
