申請日2015.11.03

　　公開(公告)日2016.03.23

　　IPC分類號G21F9/12

　　摘要

　　本發明公開了一種分離放射性廢水中硼和放射性核素的方法，該方法包括如下步驟：1)配備一電場，在其陽極和陰極之間設置陽離子交換膜和陰離子交換膜，陽離子交換膜與陰極之間構成陰極室，陰離子交換膜與陽極之間構成陽極室，陽離子交換膜與陰離子交換膜之間構成淡水室;2)在陽極室、陰極室和淡水室內填充離子交換樹脂;3)向陰極室、陽極室和淡水室內通入放射性廢水，淡水室中的硼酸根離子在電場的作用下遷移至陽極室，而核素離子遷移至陰極室，由此分離淡水室內放射性廢水中的硼和放射性核素;在分離過程中，控制陽極室中硼的平均濃度與淡水室中硼的平均濃度的比值不大于35。

　　權利要求書

　　1.一種分離放射性廢水中硼和放射性核素的方法，其特征在于，該方法包括如下步驟：

　　步驟1)配備一電場，在其陽極和陰極之間設置垂直于該電場方向的陽離子交換膜和陰離子交換膜，所述陽離子交換膜靠近所述陰極，與陰極之間構成陰極室，所述陰離子交換膜靠近所述陽極，與陽極之間構成陽極室，陽離子交換膜與陰離子交換膜之間構成淡水室;

　　步驟2)在所述陽極室內填充強酸性陽離子交換樹脂，在所述陰極室內填充強堿性陰離子交換樹脂，在所述淡水室內填充有混合離子交換樹脂;

　　步驟3)向陰極室、陽極室和淡水室內通入放射性廢水，淡水室中的硼酸根離子在電場的作用下遷移至陽極室，而淡水室中的核素離子遷移至陰極室，由此分離淡水室內放射性廢水中的硼和放射性核素;

　　在分離過程中，控制陽極室與淡水室中硼的平均濃度的比值不大于35。

　　2.如權利要求1所述的分離放射性廢水中硼和放射性核素的方法，其特征在于，控制所述陽極室與所述淡水室中硼的平均濃度的比值不大于20。

　　3.如權利要求1所述的分離放射性廢水中硼和放射性核素的方法，其特征在于，調節進入所述步驟3)中的放射性廢水的pH值至9以上。

　　4.如權利要求1所述的分離放射性廢水中硼和放射性核素的方法，其特征在于，所述步驟3)中放射性廢水在所述淡水室中的流向與在所述陽極室和所述陰極室中的流向相反，且垂直于所述電場的方向。

　　5.如權利要求1所述的分離放射性廢水中硼和放射性核素的方法，其特征在于，所述陽極室和所述陰極室的入水取自所述淡水室的出水。

　　說明書

　　一種分離放射性廢水中硼和放射性核素的方法

　　技術領域

　　本發明涉及放射性廢水處理領域，尤其是一種分離放射性廢水中硼和放射性核素的方法。

　　背景技術

　　在傳統壓水堆核電廠中采用硼進行反應性化學補償控制，硼濃度的調節是由化學容積控制系統(簡稱化容系統)完成的。電廠運行期間，由于調硼和化容下泄操作頻繁，產生大量含硼廢液。排出的硼廢液通過硼回收系統濃縮和凈化后，在電廠內回用。

　　在美國AP1000核電站的設計中取消了硼回收系統，冷卻劑流出液中的硼基本上全部排入廠址環境受納水體。

　　硼酸具有急性毒性、慢性毒性和生殖毒性，進入水體中會影響生態環境及人類健康。由于內陸電廠的循環冷卻水的稀釋能力遠小于沿海電廠，且受納水體為寶貴的淡水資源，因此，內陸廠址需嚴格控制排放廢液中硼的含量。

　　目前可采用除硼的工藝主要有蒸發、化學沉淀、離子交換、反滲透等。蒸發為二代加核電站硼回收系統采用的除硼工藝，其優點是工藝成熟，工程運行經驗多，缺點是占地面積大、能耗高、濃縮液中放射性核素活度高;離子交換對硼有較高的去污因子，但目前市場上的離子交換樹脂對硼的工作交換容量都較低，處理含硼廢液會產生大量的廢樹脂;反滲透法為海水淡化中除硼的主要工藝，為了保證除硼效率，反滲透除硼需調節硼溶液進水pH值，由于硼酸為一元弱酸，調節pH值需加入大量堿，造成二次污染，且反滲透膜會對核素和硼同時截留，同樣會在濃水側造成放射性核素的累積。同時，反滲透對硼酸的截留效果遠低于其它離子，在硼的去污因子和濃縮倍數之間構成矛盾。當提高濃縮倍數時，反滲透對硼的去污因子降低。在典型的反滲透系統中，當回收率達到80%以上時，硼的去除率不足30%。

　　在進行含硼放射性廢液的處理時，可能會有不同的需求，除了硼的分離需求，還可能有放射性核素的分離要求。本發明所提供的方法可將含硼放射性廢水分離為三股液流：低硼含量、低放射性含量的液流;高硼含量、低放射性含量的液流和低硼含量、高放射性含量的液流。除此之外，還可以將上述三種液流中的任意兩股液流進行摻混，以滿足不同的分離需求。

　　發明內容

　　針對現有技術中存在的問題，本發明的目的在于提供一種分離放射性廢水中硼和放射性核素的方法，將含硼放射性廢水分離為三股液流：低硼含量低放射性含量的液流、高硼含量低放射性含量的液流和低硼含量高放射性含量的液流，便于后續工藝對三股液流的處理。

　　為實現上述目的，本發明的技術方案如下：

　　一種分離放射性廢水中硼和放射性核素的方法，該方法包括如下步驟：

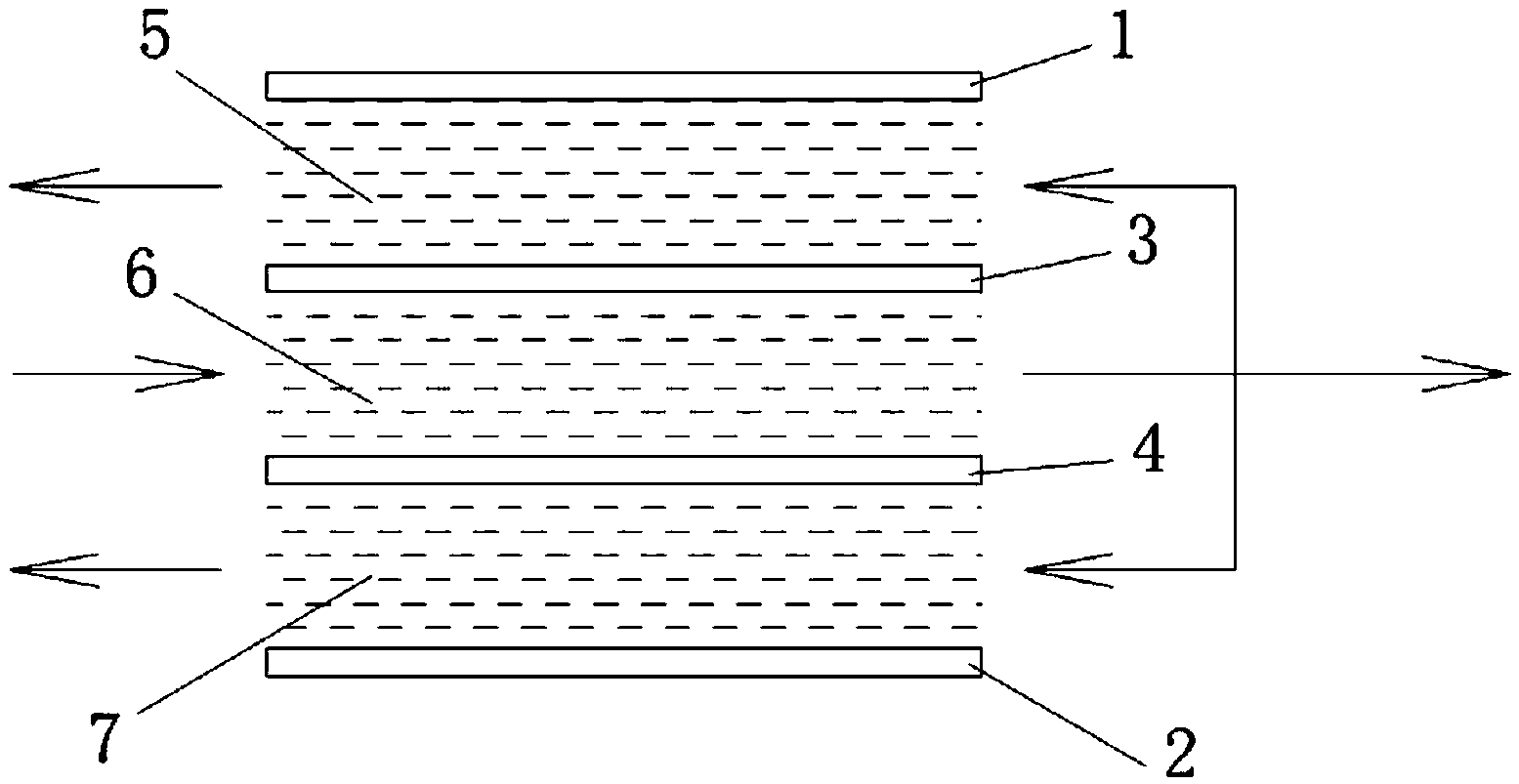

　　步驟1)配備一電場，在其陽極和陰極之間設置垂直于該電場方向的陽離子交換膜和陰離子交換膜，所述陽離子交換膜靠近所述陰極，與陰極之間構成陰極室，所述陰離子交換膜靠近所述陽極，與陽極之間構成陽極室，陽離子交換膜與陰離子交換膜之間構成淡水室;

　　步驟2)在所述陽極室內填充強酸性陽離子交換樹脂，在所述陰極室內填充強堿性陰離子交換樹脂，在所述淡水室內填充有混合離子交換樹脂;

　　步驟3)向陰極室、陽極室和淡水室內通入放射性廢水，淡水室中的硼酸根離子在電場的作用下遷移至陽極室，而淡水室中的核素離子遷移至陰極室，由此分離淡水室內放射性廢水中的硼和放射性核素;

　　在分離過程中，控制陽極室與淡水室中硼的平均濃度的比值不大于35。

　　進一步，控制所述陽極室與所述淡水室中硼的平均濃度的比值不大于20。

　　進一步，調節進入所述步驟3)中的放射性廢水的pH值至9以上。

　　進一步，所述步驟3)中放射性廢水在所述淡水室中的流向與在所述陽極室和所述陰極室中的流向相反，且垂直于所述電場的方向。

　　進一步，所述陽極室和所述陰極室的入水取自所述淡水室的出水。

　　本發明的技術方案針對的是含有硼酸的放射性廢水，對其進行處理并且遵循不增加新的放射性廢水的原則，本發明分離放射性廢水中硼和放射性核素的方法利用了硼酸為一元弱酸，放射性核素大部分以陽離子的形態存在于水中。在電場的作用下，淡水室的放射性水中以離子態形式存在的硼酸根離子不斷向陽極遷移進入陽極室，因此陽極室出水中硼酸的含量升高;淡水室中放射性核素向陰極遷移進入陰極室，由于陽離子無法透過陰離子交換膜，陰離子無法透過陽離子交換膜，因此陽極室中的核素和陰極室中的硼酸根離子均無法進入淡水室。最終的結果是陽極室出水中流出高硼含量、低放射性含量的液流;陰極室出水中流出低硼含量、高放射性含量的液流;淡水室出水中流出低硼含量、低放射性含量的液流。

　　值得注意的是在分離過程中，必須要控制陽極室和淡水室中硼的濃度差，差值過大會影響分離硼的效果。

　　提升放射性廢水的PH值能夠提高分離硼的效果。
