您現在的位置: 中國污水處理工程網 >> 技術轉移 >> 正文

適用于污水深度處理充氧過濾系統

發布時間:2018-4-10 14:15:22  中國污水處理工程網

  申請日2015.09.09

  公開(公告)日2015.11.11

  IPC分類號C02F7/00; C02F3/02

  摘要

  本發明公開了一種適用于污水深度處理的充氧過濾系統。包括污水深度處理池,污水深度處理池下部設置導砂錐,底部設置排空管和空氣管,內部設有過濾層,中心設置洗砂管,并環繞內壁頂部設置出水槽;出水槽上部設出水堰,下部設出水管;導砂錐上方設布水管,布水管通過導流管連接進水管;進水管從污水深度處理池伸出,并依次設置止回閥、進水泵和充氧設備;洗砂管底部設置提砂氣嘴,由下往上依次穿過導砂錐、導流管中心;空氣管一端連接提砂氣嘴,另一端伸出污水深度處理池并連接空氣提升泵;洗砂器以螺旋狀環繞洗砂管頂部,并連接洗砂出水管。本發明占地面積小、操作簡單、無需停機清洗濾層,為COD、氨氮、TN的去除提供了良好的條件。

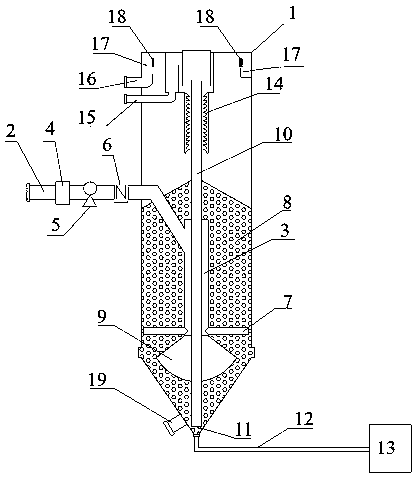

  摘要附圖



  權利要求書

  1.一種適用于污水深度處理的充氧過濾系統,其特征在于充氧過濾系統包括污水深度處理池(1),在污水深度處理池(1)的下部設有導砂錐(9);導砂錐(9)上方設有布水管(7),布水管(7)連接污水深度處理池(1)中心的導流管(3);導流管(3)另一端與進水管(2)連接;進水管(2)伸出污水深度處理池(1),在進水管(2)上安裝有充氧設備(4)、進水泵(5)和止回閥(6);污水深度處理池(1)中心設有洗砂管(10);洗砂管(10)由下部往上部依次穿過導砂錐(9)、導流管(3)中心,洗砂管(10)底部設有提砂氣嘴(11)、頂部設有洗砂器(14);提砂氣嘴(11)另一端連接空氣管(12),所述空氣管(12)另一端伸出污水深度處理池(1)并連接空氣提升泵(13);洗砂器(14)以螺旋狀圍繞提砂管(10)頂部,并設有洗砂出水管(15);污水深度處理池(1)頂部設有出水槽(17);出水槽(17)上部設有出水堰(18)、下部設有出水管(16);在污水深度處理池(1)內設有過濾層(8);污水深度處理池(1)底部設有放空管(19);

  所述布水管(7)為穿孔管,由中心向周邊支管線呈放射狀均勻布水;

  所述充氧設備(4)為射流器;

  所述過濾層(8)中濾料為多孔燒結陶瓷顆粒,粒徑為0.8~3mm,過濾層(8)高度與污水深度處理池(1)高度的比為0.6~0.9:1;

  所述出水槽(17)環繞于污水深度處理池(1)內壁頂部,在出水槽(17)上部設有出水堰(18)。

  說明書

  一種適用于污水深度處理的充氧過濾系統

  技術領域

  本發明涉及污水處理系統,具體涉及一種適用于污水深度處理的充氧過濾系統。

  背景技術

  隨著我國城鎮化和工業化的進程加快,城鎮污水處理廠集納和處理了大部分的城市生活污水,這部分的排水量增長勢頭比較迅猛,這給一定地區的環境造成很大壓力。如果仍按照《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級B標準的排放要求設計運營城鎮污水處理廠,其中的氮、磷等在水體中日積月累,將對水體造成富營養化。

  污水深度處理的主要通過單一或者組合物理、化學、物理化學和生物方法實現。

  目前,生活污水深度處理的方法一般為混凝、沉淀、過濾、消毒,如若對水質有更高的要求可選擇活性炭吸附、離子交換、反滲透等方法。慢速濾池對二級沉淀池的出水進行處理,其對濁度、COD、色度具有較好的去除效果;絮凝沉淀—V型濾池可以深度處理低碳源的生活污水。同時,有研究表明微濾、納濾、超濾、反滲透組合也能實現污水的深度處理。生活污水的深度處理也可運用生物方法和膜處理法實現,比如MBR、BAF、移動床生物膜反應器、生物滲濾、人工濕地等。但是這些方法存在不足,主要表現在:

  1.化學深度處理法需要投加化學藥劑,而化學藥劑不僅提高了運行成本,還可能對自然水體造成影響;

  2.膜深度處理法的膜需要更換,更換成本較高,同時,膜的清洗液容易造成二次污染;

  3.慢速濾池和人工濕地的占地面積較大,不適用于一些用地緊張的地區的污水深度處理;

  4.BAF等一些需要停機反沖洗的處理方式,易對運行效果造成影響,且對工作人員有一定的技術要求。

  發明內容

  本發明的目的是提供一種占地面積小、操作簡便,處理效果好且出水水質穩定的適用于生活污水深度處理的充氧過濾系統。

  本發明是這樣實現的:適用于污水深度處理的充氧過濾系統包括污水深度處理池,在污水深度處理池的下部設有導砂錐;導砂錐上方設有布水管,布水管連接污水深度處理池中心的導流管;導流管另一端與進水管連接;進水管伸出污水深度處理池,在進水管上安裝有充氧設備、進水泵和止回閥;污水深度處理池中心設有洗砂管;洗砂管由下部往上部依次穿過導砂錐、導流管中心,洗砂管底部設有提砂氣嘴、頂部設有洗砂器;提砂氣嘴另一端連接空氣管,空氣管另一端伸出污水深度處理池并連接空氣提升泵;洗砂器以螺旋狀圍繞提砂管頂部,并設有洗砂出水管;污水深度處理池頂部設有出水槽;出水槽上部設有出水堰、下部設有出水管;在污水深度處理池內設有過濾層;污水深度處理池底部設有放空管。

  所述充氧設備為射流器。

  所述布水管為穿孔管,由中心向周邊支管線呈放射狀均勻布水。

  所述過濾層的濾料為多孔燒結陶瓷顆粒,粒徑為0.8~3mm,過濾層高度與污水深度處理池高度的比為0.6~0.9:1。

  所述出水槽環繞于污水深度處理池內壁頂部,在出水槽上部設有出水堰。

  過濾層底部的濾料在空氣提升泵的作用下,通過提砂氣嘴進入洗砂管并被提升到洗砂器中,濾料通過洗砂器清洗后落到濾層上層表面,清洗后污染物濃度較高的污水經過洗砂器出水口到達洗砂出水管,并回流到前面生物處理單元進行處理。

  適用于污水深度處理的充氧過濾系統能根據污水中污染物的濃度以及生物膜的厚度選擇連續運行清洗和間歇周期性清洗兩種模式。

  與現有技術相比,本發明所述系統的特點在于:

  1.占地面積小,本發明為柱形罐體,并且集運行和清洗一體,不用另設反沖洗池,能夠減少設施的占地面積。

  2.污水在進入污水深度處理池之前經過充氧設備充氧,富含氧的污水在過濾層底部形成好氧層,促進微生物增殖,而過濾層上部則會形成缺氧池,為COD、氨氮、TN的去除提供了良好的條件。

  3.濾料多孔燒結陶瓷顆粒發達的空隙可為生物膜生長、附著提供了良好的場所,提高了系統的生物活性;多孔燒結陶瓷顆粒的吸附和截留作用還能夠?qū)ξ鬯械腟S具有較高的處理率;同時,多孔燒結陶瓷顆粒的高強度特性,避免濾料在清洗過程中遭到破壞。

  4.清洗模式靈活,能根據污水中污染物的濃度以及生物膜的厚度選擇連續運行清洗和間歇周期性清洗兩種模式。
