申請日2015.11.03

　　公開(公告)日2016.03.23

　　IPC分類號F04D7/00; F04D13/16

　　摘要

　　本實用新型涉及一種氣提式污泥回流泵，包括底座，所述底座上側設有第一箱體，所述第一箱體左側設有第二箱體，所述第一箱體右側上端設有泵，所述泵表面設有固定塊，所述第一箱體內側下端設有吸泥盤，所述吸泥盤上側設有支撐管，所述支撐管中部設有緊固塊，所述緊固塊與泵之間設有導管，所述支撐管上端左側設有滾筒，所述滾筒內部設有螺旋桿，所述滾筒下側設有支撐架，所述滾筒左側與第二箱體之間設有出泥管。本實用新型通過設置滾筒，更好的對吸附上的污泥進行進一步拖動，減少了泵所承受的壓力，增加了泵的使用壽命，通過設置螺旋桿，更快速和省力的對污泥進行向上托運到指定位置。

　　權利要求書

　　1.一種氣提式污泥回流泵，包括底座(13)，其特征在于：所述底座(13)上側設有第一箱體(4)，所述第一箱體(4)左側設有第二箱體(12)，所述第一箱體(4)右側上端設有泵(2)，所述泵(2)表面設有固定塊(1)，所述第一箱體(4)內側下端設有吸泥盤(7)，所述吸泥盤(7)上側設有支撐管(6)，所述支撐管(6)中部設有緊固塊(5)，所述緊固塊(5)與泵(2)之間設有導管(3)，所述支撐管(6)上端左側設有滾筒(10)，所述滾筒(10)內部設有螺旋桿(9)，所述滾筒(10)下側設有支撐架(11)，所述滾筒(10)左側與第二箱體(12)之間設有出泥管(8)。

　　2.根據權利要求1所述的一種氣提式污泥回流泵，其特征在于：所述滾筒(10)下端為錐形結構。

　　3.根據權利要求1所述的一種氣提式污泥回流泵，其特征在于：所述支撐架(11)與第二箱體(12)固定連接。

　　4.根據權利要求1所述的一種氣提式污泥回流泵，其特征在于：所述底座(13)為圓筒形結構。

　　5.根據權利要求1所述的一種氣提式污泥回流泵，其特征在于：所述固定塊(1)與泵(2)固定連接。

　　說明書

　　一種氣提式污泥回流泵

　　技術領域

　　本實用新型涉及污水處理設備領域，尤其涉及一種氣提式污泥回流泵。

　　背景技術

　　隨著社會的發展，人口的不斷增多，目前城市生活污水排放已是中國城市水的主要污染源，城市生活污水處理是當前和今后城市節水和城市水環境保護工作的重中之重，這就要求我們要把處理生活污水設施的建設作為城市基礎設施的重要內容來抓，而且是急不可待的事情。污水現在直接利用情況：隨著人類社會的進步，科技的發展，污水的直接利用已成為可能，使用污水源熱泵系統對城市原生污水進行利用。所謂原生污水就城市直接排放未經處理的生活或者是工業廢水，現階段的利用方法是原生污水直接進入污水源熱泵系統進行換熱，在消耗少量電力的情況下為城市建筑物室內制冷供暖。污水再利用有幾個技術難點需要克服：堵塞，腐蝕，換熱效率。污水源熱泵系統是有污水換熱器和污水源熱泵兩部分構成。城市原生污水直接進入污水換熱器進行換熱后，換取的熱量由污水源熱泵內部的熱泵做功傳遞到室內。對城市原生污水再利用，優點是：節能環保，無污染。

　　現有的裝置在使用時結構比較復雜，操作比較麻煩，有的裝置雖然設置為氣提式原理，但是如水池比較深時，泵所承受的承載力就會很大，當池內的污泥比較多時，容易造成泵運載過大而損壞。

　　實用新型內容

　　本實用新型的目的是為了解決現有技術的不足，提供了一種氣提式污泥回流泵。

　　本實用新型是通過以下技術方案實現：

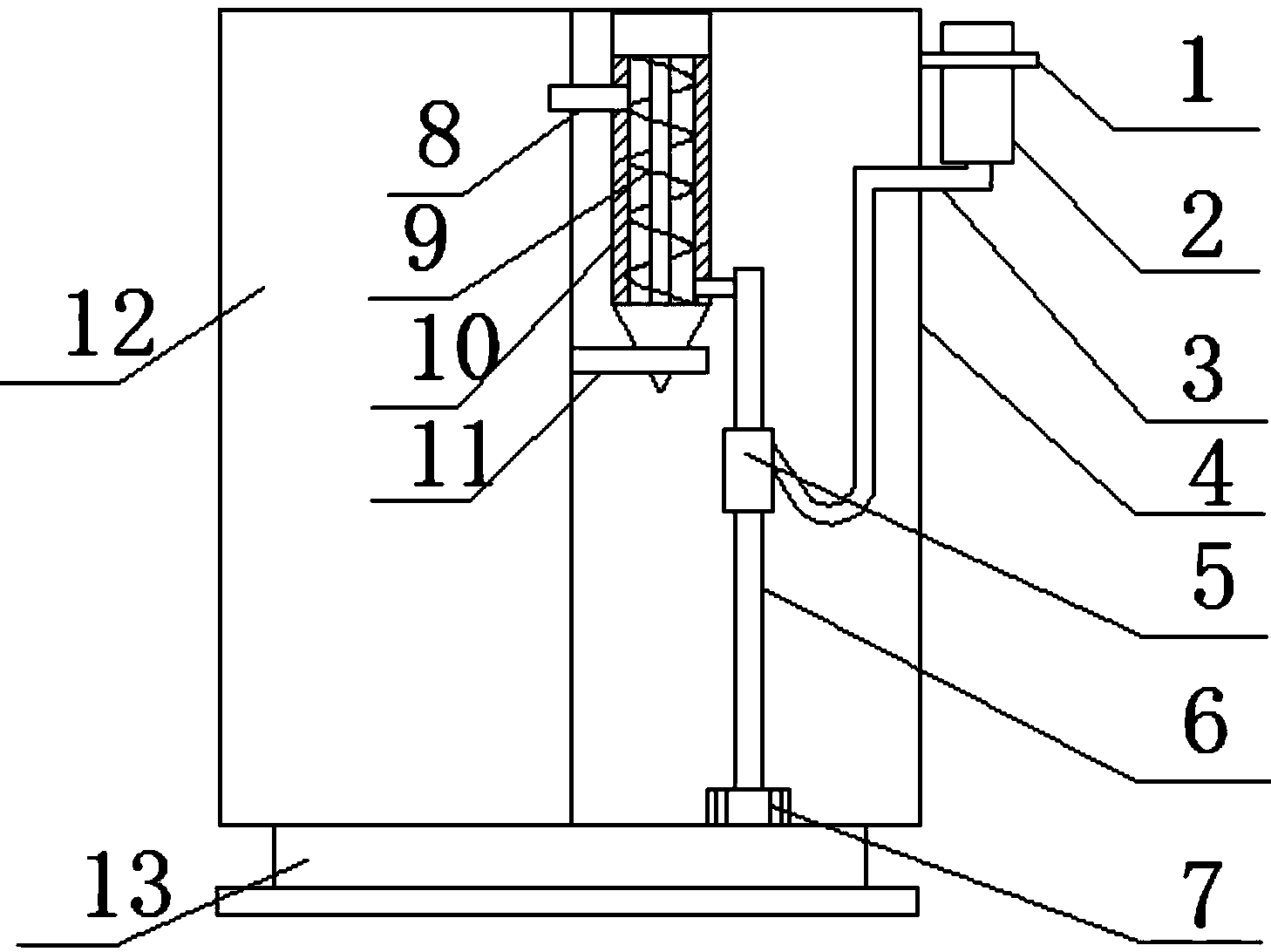

　　一種氣提式污泥回流泵，包括底座，所述底座上側設有第一箱體，所述第一箱體左側設有第二箱體，所述第一箱體右側上端設有泵，所述泵表面設有固定塊，所述第一箱體內側下端設有吸泥盤，所述吸泥盤上側設有支撐管，所述支撐管中部設有緊固塊，所述緊固塊與泵之間設有導管，所述支撐管上端左側設有滾筒，所述滾筒內部設有螺旋桿，所述滾筒下側設有支撐架，所述滾筒左側與第二箱體之間設有出泥管。

　　作為本實用新型的優選技術方案，所述滾筒下端為錐形結構。

　　作為本實用新型的優選技術方案，所述支撐架與第二箱體固定連接。

　　作為本實用新型的優選技術方案，所述底座為圓筒形結構。

　　作為本實用新型的優選技術方案，所述固定塊與泵固定連接。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型通過設置滾筒，更好的對吸附上的污泥進行進一步拖動，減少了泵所承受的壓力，增加了泵的使用壽命，通過設置通過設置螺旋桿，更快速和省力的對污泥進行向上托運到指定位置，通過設置吸泥盤，在進行吸泥處理時，通過壓強不同來提高吸附污泥的速度，減少了對電機的使用，且結構簡單，設計合理，操作方便，安全可靠。
