申請日2015.09.09
公開(公告)日2015.11.25
IPC分類號C02F101/20; C02F9/04
摘要
本發明公開了一種含鎳廢水符合水污染物表三排放標準的處理方法和系統。將含鎳廢水進入鎳廢水集水池，由水泵泵入鎳反應池進行預處理：調節PH值，加入重金屬捕集劑，充分混合攪拌反應后再加入助凝劑和絮凝劑，充分?jǐn)嚢杈鶆蚝筮M(jìn)行靜止沉淀或進入固液分離設備;進入中間水池，加入硫酸溶液調節PH值至7-8;中間水池水用過濾機泵入重金屬清掃器，處理后達到表3限值排放標準。本發明解決電鍍行業現有含鎳廢水不能滿足《水污染物特別限值》表三排放標準的難題，實現電鍍含鎳廢水的穩定達標排放要求。

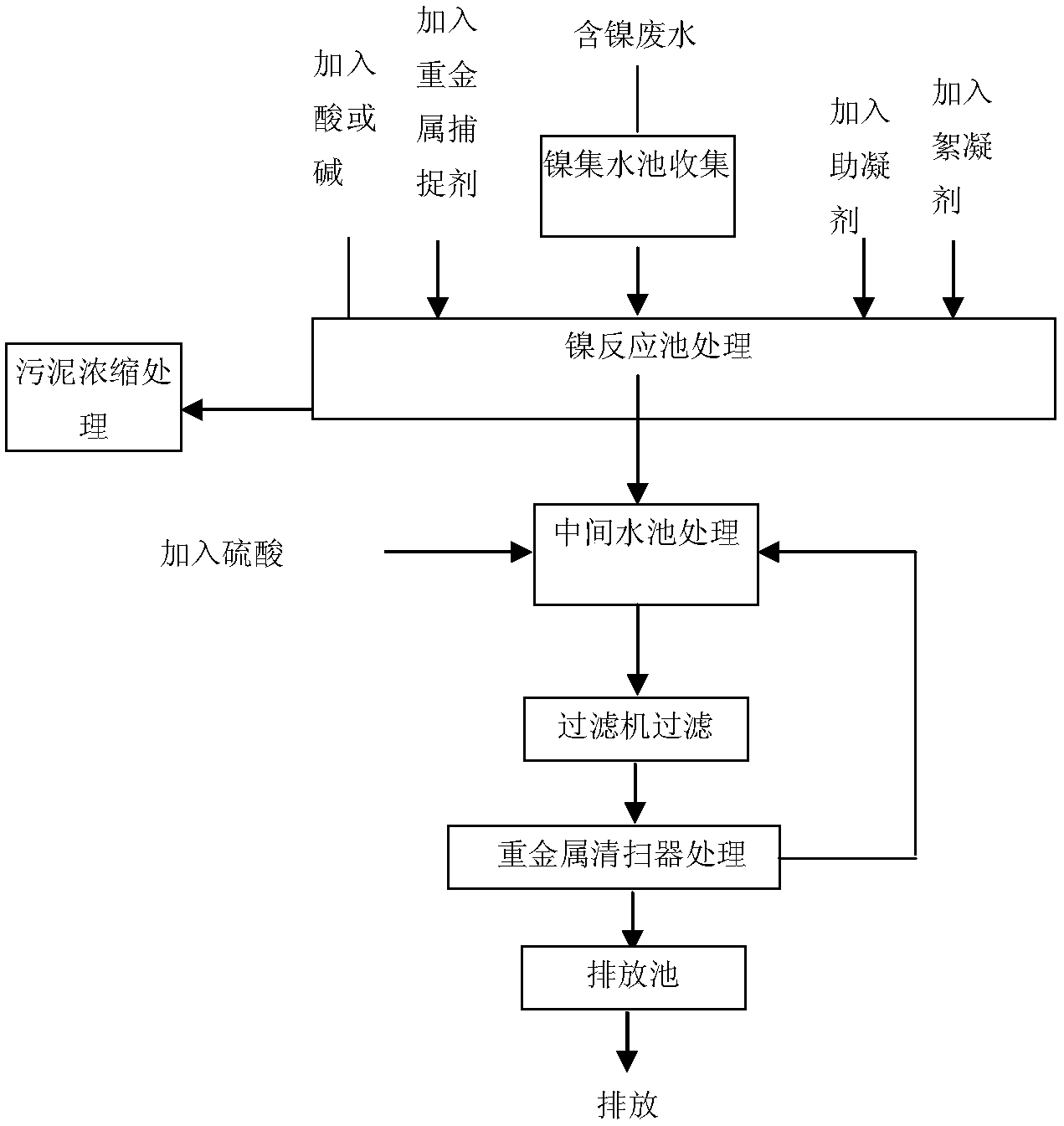

摘要附圖
權利要求書
1.一種含鎳廢水符合水污染物表三排放標準的處理方法，其特征是采用以 下工藝步驟：
(1)將含鎳廢水進入鎳廢水集水池，由水泵泵入鎳反應池進行預處理：首 先檢測鎳廢水集水池含鎳廢水的PH值并進行調節到9.5～10.5，然后向鎳反應池 中加入100～500ppm重金屬捕集劑，充分混合攪拌反應大于10分鐘后再加入 100～300ppm助凝劑和5～15ppm絮凝劑，充分?jǐn)嚢杈鶆蚝筮M(jìn)行靜止沉淀或進入 固液分離設備;
(2)取沉淀后的上清液或固液分離出的水進入中間水池，利用自動加藥系 統加入硫酸溶液，調節廢水PH值至7.0-8.0;
(3)中間水池水用過濾機泵入重金屬清掃器，重金屬清掃器所使用的清掃 劑是含硫的鰲合樹脂，經重金屬清掃器處理后達到《水污染物特別限值》表三 排放標準。
2.根據權利要求1所述的一種含鎳廢水符合水污染物表三排放標準的處理 方法，其特征是：所述步驟(1)中調節PH值至9.5～10.5，具體采用以下方式： 若原PH值大于10.5，則加入硫酸溶液將含鎳廢水PH值調節到9.5～10.5;若原 PH值小于9.5，則加入氫氧化鈉和氫氧化鈣混合液將含鎳廢水PH值調節到 9.5～10.5。
3.根據權利要求2所述的一種含鎳廢水符合水污染物表三排放標準的處理 方法，其特征是：所述的氫氧化鈉和氫氧化鈣混合液以1:1溶質重量比混合。
4.根據權利要求1所述的一種含鎳廢水符合水污染物表三排放標準的處理 方法，其特征是：采用所述靜止沉淀，則沉淀時間為2-3小時，取上清液進入 中間水池，污泥進入污泥濃縮池。
5.根據權利要求1所述的一種含鎳廢水符合水污染物表三排放標準的處理 方法，其特征是：若所述重金屬清掃器最后排出水檢測含鎳濃度>0.1mg/L，則 進一步回到中間水池重復步驟(2)和(3)進行處理，并將重金屬清掃器內的 樹脂進行再生或更換。
6.根據權利要求1所述的一種含鎳廢水符合水污染物表三排放標準的處理 方法，其特征是：所述的重金屬捕集劑為含硫化合物或含硫鰲合物，所述的助 凝劑為聚合氯化鋁、聚合氯化鋁鐵、聚合雙酸鋁鐵或硫酸亞鐵，所述的絮凝劑 為陽離子聚丙烯酰胺。
7.一種含鎳廢水符合水污染物表三排放標準的處理系統，其特征是：包括 鎳廢水集水池、鎳反應池、酸或堿加藥系統、重金屬捕集劑加藥系統、助凝劑 加藥系統、絮凝劑加藥系統、污泥濃縮池、中間水池、硫酸加藥系統、過濾機、 重金屬清掃器和排放池;鎳廢水集水池用于初始收集含鎳廢水，鎳反應池輸入 口分別與鎳廢水集水池、酸或堿加藥系統、重金屬捕集劑加藥系統、助凝劑加 藥系統和絮凝劑加藥系統相通，鎳反應池輸出口分別連接污泥濃縮池和中間水 池，硫酸加藥系統連通到中間水池，中間水池依次經過過濾機、重金屬清掃器 后進入排放池。
8.根據權利要求7所述的一種含鎳廢水符合水污染物表三排放標準的處理 系統，其特征是：所述的重金屬清掃器所使用的清掃劑是含硫的鰲合樹脂。
9.根據權利要求7所述的一種含鎳廢水符合水污染物表三排放標準的處理 系統，其特征是：所述的重金屬清掃器輸出口回連到中間水池。
說明書
含鎳廢水符合水污染物表三排放標準的處理方法和系統
技術領域
本發明屬于污水處理領域，具體地說是一種含鎳廢水符合水污染物表三排 放標準的處理方法和系統，符合的是《水污染物特別限值》表三排放標準，可 用于電鍍行業含鎳廢水的處理。
背景技術
電鍍是使用鉻、鋅、鎳、鎘、銅等在工件的表面鍍一層金屬保護層，增強 金屬或塑料制品的耐腐蝕性和美觀性。電鍍廢水主要來源于鍍件前處理廢水、 鍍層漂洗水、鍍層后處理廢水以及電鍍廢液。
重金屬離子屬于致癌、致畸或致突變的劇毒物質，如果大量含有重金屬離 子的電鍍廢水處理不好，會通過食物鏈，在人體內富集而導致嚴重的健康問 題，所以電鍍廢水是目前環保重點整治的行業之一。
當前大部分地區電鍍企業或園區的電鍍廢水處理是：除鍍鉻廢水單獨分流 處理，其他如鍍鎳、鍍銅、鍍鋅廢水和前處理水等一起混合到集水池一起處 理，鎳離子很難達到環保要求的排放標準。有些地區已經根據環保的要求，對 電鍍廢水進行分流，采用“各行其道，各入其池，分質處置”的工藝處理，但 含鎳廢水由于含有光亮劑等化學添加劑，只是符合了環保的《水污染物特別限 值》表二排放標準的要求，沒有達到表三水污染物特別排放限值的要求。
目前電鍍行業含鎳廢水的處理主要有：
(1)與含銅廢水、含鋅廢水、前處理水等混合后用化學沉淀法，又分為中 和沉淀法和硫化物沉淀法。
(2)含鎳廢水單獨采用化學沉淀法，又分為中和沉淀法和硫化物沉淀法。
中國專利號201210032729.8，專利名稱為“綜合電鍍廢水處理方法”，是 一種基于化學工藝和生化工藝相結合的處理方法，但對于重金屬鎳離子還是不 能符合《水污染物特別限值》表三排放標準要求。
(3)離子交換法，主要是在鍍鎳槽邊安裝離子交換系統對鎳離子進行資源 回收，極大地降低了含鎳廢水中的鎳濃度，而不是以處理廢水達標排放為目 的。同時用離子交換法由于離子交換樹脂交換容量有限，需要頻繁更換交換樹 脂并對樹脂進行洗脫再生，所以實際操作中不能達到表三水污染物特別排放限 值的要求。
中國專利號為200810205037.8，201110431946.X，都是采用離子交換樹脂 的方法來處理電鍍廢水中的重金屬離子并回收利用，但不是以處理廢水達標排 放為目的。原因是離子交換樹脂交換容量有限，需要頻繁更換交換樹脂并對樹 脂進行洗脫再生，所以實際操作中不能達到《水污染物特別限值》表三排放標 準的要求。
可見實現電鍍廢水處理達標已經有很多的方法，上述這些方法主要針對以 前符合《水污染物特別限值》表二排放標準，對于符合《水污染物特別限值》 表三排放標準的處理工藝，并沒有一種經濟而有效的方法。
發明內容
為了解決背景技術中存在的問題，本發明的目的在于提供一種含鎳廢水符 合水污染物表三排放標準的處理方法和系統，采用化學法中的中和沉淀、化學 沉淀，利用過濾機過濾保證出水水質，利用重金屬清掃器徹底去除鎳離子，從 而實現含鎳廢水處理符合表三限值排放標準。
本發明的解決方案是采用以下技術方案：
一、一種含鎳廢水符合《水污染物特別限值》表三排放標準的處理方法：
(1)根據環保的要求，對電鍍廢水進行分流，采用“各行其道，各入其 池，分質處置”的工藝處理，將含鎳廢水(例如電鍍廠或電鍍園區的鍍鎳廢水) 進入鎳廢水集水池，由水泵泵入鎳反應池進行預處理：首先檢測鎳廢水集水池 含鎳廢水的PH值并進行調節到9.5～10.5，然后向鎳反應池中加入100～500ppm (mg/L)重金屬捕集劑，充分混合攪拌反應大于10分鐘后再加入100～300ppm (mg/L)助凝劑和5～15ppm(mg/L)絮凝劑，充分?jǐn)嚢杈鶆蚝筮M(jìn)行靜止沉淀或 進入固液分離設備;
(2)取沉淀后的上清液或固液分離出的水進入中間水池，利用自動加藥系 統加入硫酸溶液，調節廢水PH值至7.0-8.0;調節到7.0-8.0這樣有利于后續重 金屬清掃器出水能夠直接符合表三限值排放標準排放;
(3)中間水池水用過濾機泵入重金屬清掃器，重金屬清掃器所使用的清掃 劑是含硫的鰲合樹脂，經重金屬清掃器處理后達到表3限值排放標準，即排出 水檢測含鎳濃度符合<0.1mg/L的排放標準。
過濾機可以去除廢水中沉淀時未能完全除去的細微顆粒等雜質，經過前面 的處理后，進入重金屬清掃器的鎳濃度已經是微量水平，重金屬清掃器所使用 的清掃劑是含硫的鰲合樹脂，所以重金屬清掃器的使用周期可以在1年以上， 完全滿足工業生產要求。
所述步驟(1)中調節PH值至9.5～10.5具體采用以下方式：若原PH值大 于10.5，則加入硫酸溶液將含鎳廢水PH值調節到9.5～10.5;若原PH值小于 9.5，則加入氫氧化鈉和氫氧化鈣混合液將含鎳廢水PH值調節到9.5～10.5。
所述的氫氧化鈉和氫氧化鈣混合液以1:1溶質重量比混合。
采用所述靜止沉淀，則沉淀時間為2-3小時，取上清液進入中間水池，污 泥進入污泥濃縮池。
若所述重金屬清掃器最后排出水檢測含鎳濃度>0.1mg/L，則進一步回到中 間水池重復步驟(2)和(3)進行處理，并將重金屬清掃器內的樹脂進行再生 或更換。
所述的重金屬捕集劑為含硫化合物或含硫鰲合物，所述的助凝劑為聚合氯 化鋁、聚合氯化鋁鐵、聚合雙酸鋁鐵或硫酸亞鐵，所述的絮凝劑為陽離子聚丙 烯酰胺。
二、一種含鎳廢水符合《水污染物特別限值》表三排放標準的處理系統：
如圖2所示，包括鎳廢水集水池、鎳反應池、酸或堿加藥系統、重金屬捕 集劑加藥系統、助凝劑加藥系統、絮凝劑加藥系統、污泥濃縮池、中間水池、 硫酸加藥系統、過濾機、重金屬清掃器和排放池;鎳廢水集水池用于初始收集 含鎳廢水，鎳反應池輸入口分別與鎳廢水集水池、酸或堿加藥系統、重金屬捕 集劑加藥系統、助凝劑加藥系統和絮凝劑加藥系統相通，鎳反應池輸出口分別 連接污泥濃縮池和中間水池，硫酸加藥系統連通到中間水池，中間水池依次經 過過濾機、重金屬清掃器后進入排放池。
所述的重金屬清掃器所使用的清掃劑是含硫的鰲合樹脂。
所述的重金屬清掃器輸出口回連到中間水池。
本發明的機理是首先采用化學法中的中和沉淀、化學沉淀，再利用過濾機 過濾保證出水水質，接著利用重金屬清掃器徹底去除鎳離子，從而實現含鎳廢 水處理符合表三限值排放標準。
本發明與已有技術相比具有以下優點：
(1)本發明采用鎳反應池預處理，使用含硫敖合劑作為重金屬捕集劑，沉 淀后上清液出水已經可以達到環保《水污染物特別限值》表二排放標準的要求， 操作簡單方便。
(2)不用傳統的石英沙、活性炭吸附，而是用過濾機過濾去除廢水中未能 完全除去的細微顆粒等雜質，省卻了石英沙、活性炭的反沖洗，簡單方便。
(3)重金屬清掃器里面使用的是含硫敖合樹脂，可徹底吸附二價鎳離子， 使得出水完全符合表三限值排放標準。
(4)本發明中經過重金屬捕集劑處理后的廢水，鎳離子濃度已經很低，加 上重金屬清掃器里的含硫敖合樹脂對鎳離子具有很大的吸附容量，使得重金屬 清掃器可以長期使用(一年以上)，無須頻繁對含硫敖合樹脂進行再生或更換， 使實際使用變得簡單方便。
(5)本發明中經過重金屬清掃器處理后的出水可以達到環�！端廴疚锾� 別限值》表三排放標準的要求，可直接排放。
總之，本發明解決了電鍍行業現有含鎳廢水不能滿足表三排放標準的難 題，實現了電鍍含鎳廢水的穩定達標排放要求，操作簡便，經濟可行。
