申請日2015.11.03

　　公開(公告)日2016.03.23

　　IPC分類號B01F7/18; C02F1/00

　　摘要

　　本實用新型公開了一種污水處理專用的自動化攪拌機，其特征在于：包括：第一攪拌罐(1)，所述第一攪拌罐(1)內設置有導流筒(2)，進水管(6)與所述第一攪拌罐(1)上部相連通，進藥管(7)與所述導流筒(2)上部相連通;所述導流筒(2)內活動設置有第一攪拌軸(3)，所述第一攪拌軸(3)頂端與第一電機(4)相連，所述第一攪拌軸(3)底端與輔攪拌軸(8)相連，所述輔攪拌軸(8)穿出所述導流筒(2)后依次與攪拌葉(9)和攪拌槳(10)相連;所述第一攪拌軸(3)的側壁上設置有若干凸緣(5)。本實用新型提供的一種污水處理專用的自動化攪拌機，污水與藥水充分混合，在不同水力條件下均可充分?jǐn)嚢�，去污效果好�?/P>

　　權利要求書

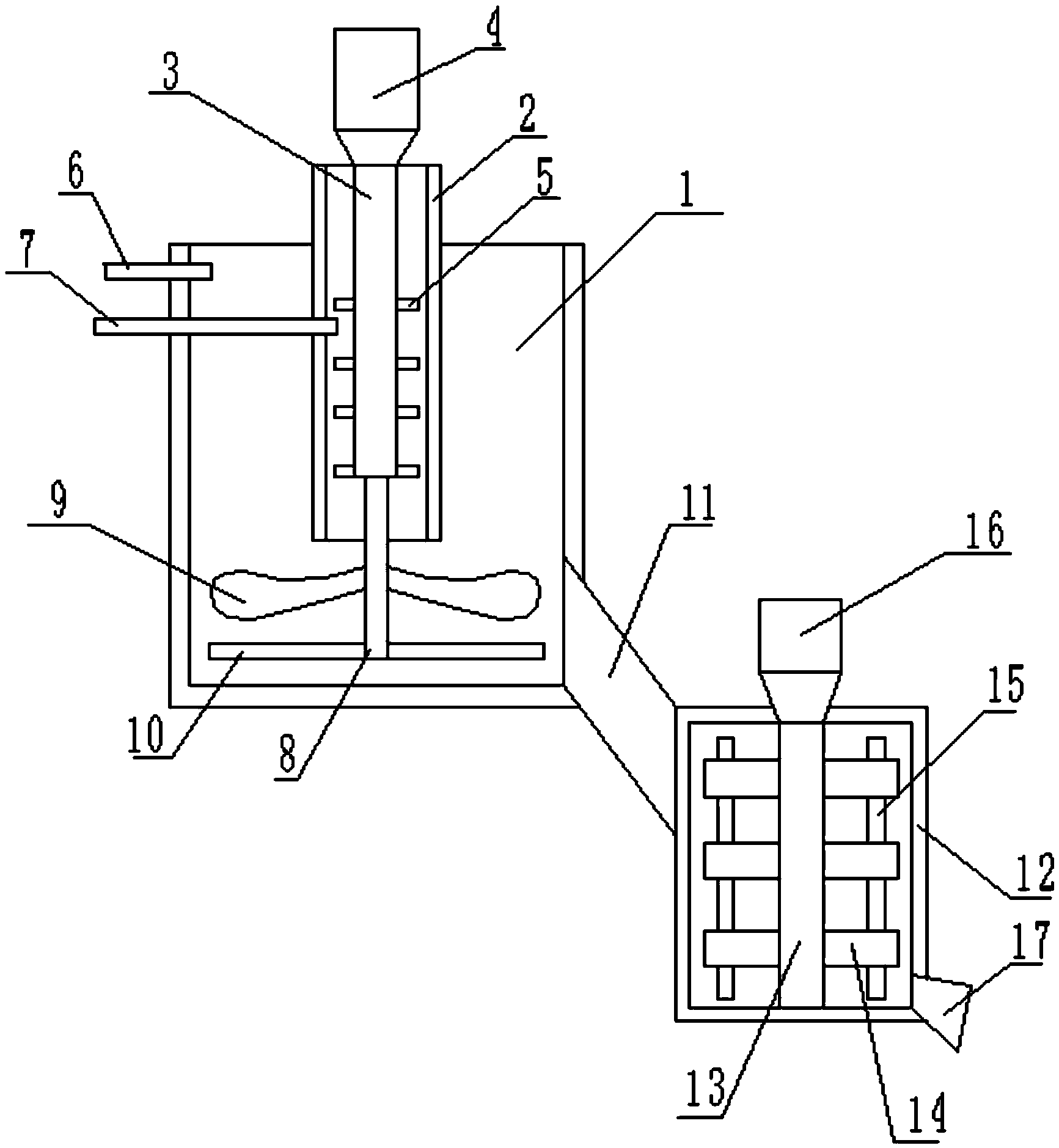

　　1.一種污水處理專用的自動化攪拌機，其特征在于：包括：第一攪拌罐(1)，所述第一攪拌罐(1)內設置有導流筒(2)，進水管(6)與所述第一攪拌罐(1)上部相連通，進藥管(7)與所述導流筒(2)上部相連通;所述導流筒(2)內活動設置有第一攪拌軸(3)，所述第一攪拌軸(3)頂端與第一電機(4)相連，所述第一攪拌軸(3)底端與輔攪拌軸(8)相連，所述輔攪拌軸(8)穿出所述導流筒(2)后依次與攪拌葉(9)和攪拌槳(10)相連;所述第一攪拌軸(3)的側壁上設置有若干凸緣(5)。

　　2.根據權利要求1所述的一種污水處理專用的自動化攪拌機，其特征在于：所述第一攪拌罐(1)的底端與第二攪拌罐(12)的頂端通過通道(11)相連通，所述第二攪拌罐(12)內活動設置有第二攪拌軸(13)，所述第二攪拌軸(13)頂端與第二電機(16)相連，所述第二攪拌軸(13)的側壁上設置有若干攪拌層，每層所述攪拌層均包括若干均勻分布的攪拌桿(14)，從上到下并行的所述攪拌桿(14)均由銷軸(15)相連，所述第二攪拌罐(12)的底端設置有出口(17)。

　　3.根據權利要求2所述的一種污水處理專用的自動化攪拌機，其特征在于：所述出口(17)呈喇叭口狀。

　　4.根據權利要求2所述的一種污水處理專用的自動化攪拌機，其特征在于：所述第一電機(4)和第二電機(16)均包括變頻電機或伺服電機。

　　5.根據權利要求2所述的一種污水處理專用的自動化攪拌機，其特征在于：所述第一攪拌罐(1)和第二攪拌罐(12)均為矩形腔室。

　　6.根據權利要求1所述的一種污水處理專用的自動化攪拌機，其特征在于：所述攪拌葉(9)位于所述攪拌槳(10)的上方。

　　7.根據權利要求2所述的一種污水處理專用的自動化攪拌機，其特征在于：所述第一攪拌軸(3)的攪拌速度大于所述第二攪拌軸(13)的攪拌速度。

　　8.根據權利要求2所述的一種污水處理專用的自動化攪拌機，其特征在于：所述攪拌層為至少3層，每層至少3個所述攪拌桿(14)。

　　說明書

　　一種污水處理專用的自動化攪拌機

　　技術領域

　　本實用新型涉及一種污水處理專用的自動化攪拌機，屬于污水處理技術領域。

　　背景技術

　　目前，傳統的污水處理攪拌罐使用效果不佳，對于污水處理效果差，因?yàn)閿嚢璧膯?wèn)題，使得污水進行藥物處理時，反應不充分，進而使得污泥不能夠充分排出，效果不佳，需要對傳統的污水處理攪拌罐進行改進，以提高其使用效率。

　　實用新型內容

　　本實用新型所要解決的技術問題是，提供一種污水與藥水充分混合、反應徹底、污水處理效果好的污水處理專用的自動化攪拌機;進一步地，本實用新型提供一種在不同水力條件下均可充分?jǐn)嚢�，去污效果好的污水處理專用的自�?dòng)化攪拌機;更進一步地，本實用新型提供一種結構簡單緊湊、占地面積小、生產成本低、安裝方便的污水處理專用的自動化攪拌機。

　　為解決上述技術問題，本實用新型采用的技術方案為：

　　一種污水處理專用的自動化攪拌機，其特征在于：包括：第一攪拌罐，所述第一攪拌罐內設置有導流筒，進水管與所述第一攪拌罐上部相連通，進藥管與所述導流筒上部相連通;所述導流筒內活動設置有第一攪拌軸，所述第一攪拌軸頂端與第一電機相連，所述第一攪拌軸底端與輔攪拌軸相連，所述輔攪拌軸穿出所述導流筒后依次與攪拌葉和攪拌槳相連;所述第一攪拌軸的側壁上設置有若干凸緣。

　　所述第一攪拌罐的底端與第二攪拌罐的頂端通過通道相連通，所述第二攪拌罐內活動設置有第二攪拌軸，所述第二攪拌軸頂端與第二電機相連，所述第二攪拌軸的側壁上設置有若干攪拌層，每層所述攪拌層均包括若干均勻分布的攪拌桿，從上到下并行的所述攪拌桿均由銷軸相連，所述第二攪拌罐的底端設置有出口。

　　所述出口呈喇叭口狀。

　　所述第一電機和第二電機均包括變頻電機或伺服電機。

　　所述第一攪拌罐和第二攪拌罐均為矩形腔室。

　　所述攪拌葉位于所述攪拌槳的上方。

　　所述第一攪拌軸的攪拌速度大于所述第二攪拌軸的攪拌速度。

　　所述攪拌層為至少3層，每層至少3個所述攪拌桿。

　　本實用新型提供的一種污水處理專用的自動化攪拌機，進水管與所述第一攪拌罐上部相連通，進藥管與所述導流筒上部相連通的設置，使污水和藥液由進水管及進藥管分別注入到第一攪拌罐和導流筒中，經快速攪拌組件快速攪拌混合，污水與藥水充分混合、反應徹底、污水處理效果好;快速攪拌組件包括第一攪拌軸、攪拌葉和攪拌槳;所述第一攪拌軸的攪拌速度大于所述第二攪拌軸的攪拌速度的設置，使第一攪拌罐為快速攪拌裝置，第二攪拌罐為慢速攪拌裝置，能分別滿足兩種不同水力條件，保證去污效果;凸緣的設置，能夠延長藥水與污水的混合路徑，進一步使污水與藥水充分混合、去污反應徹底。本實用新型具有結構合理簡單、生產成本低、安裝方便的特點，進行污水處理時，污水和藥液由進水管及進藥管分別注入到第一攪拌罐和導流筒中，經快速攪拌組件快速攪拌混合，再?gòu)牡谝粩嚢韫薜牡撞窟M(jìn)入到第二攪拌罐的內腔中，經慢速攪拌組件緩慢攪拌，且能分別滿足兩種不同水力條件，保證去污效果，其結構簡單緊湊、占地面積小、去污效率高。
