申請日2015.09.09
公開(公告)日2015.12.02
IPC分類號C02F9/14
摘要
本實用新型一種農村生活污水處理的一體化反應裝置，包括進水調節池、厭氧處理池、斜板沉淀池和生態處理池，個單元之間通過擋板隔離;厭氧處理池分為上行流厭氧池和下行流厭氧池;生態處理池分為上行流生態池和下行流生態池;進水調節池通過過水管連接上行流厭氧池;上行流厭氧池上部與下行流厭氧池上部連通;下行流厭氧池下部與斜板沉淀池下部連通;斜板沉淀池通過布水管連接下行流生態池;下行流生態池下部與上行流生態池下部連通;上行流生態池通過收水管連接生態處理池外部。本實用新型增大厭氧處理停留時間，促進厭氧水解酸化反應;厭氧處理和斜板沉淀的沉淀作用，生態處理空氣管的設置，緩解污水處理氧不足和易堵塞等缺點，為污水處理生物脫氮等創造有利條件。

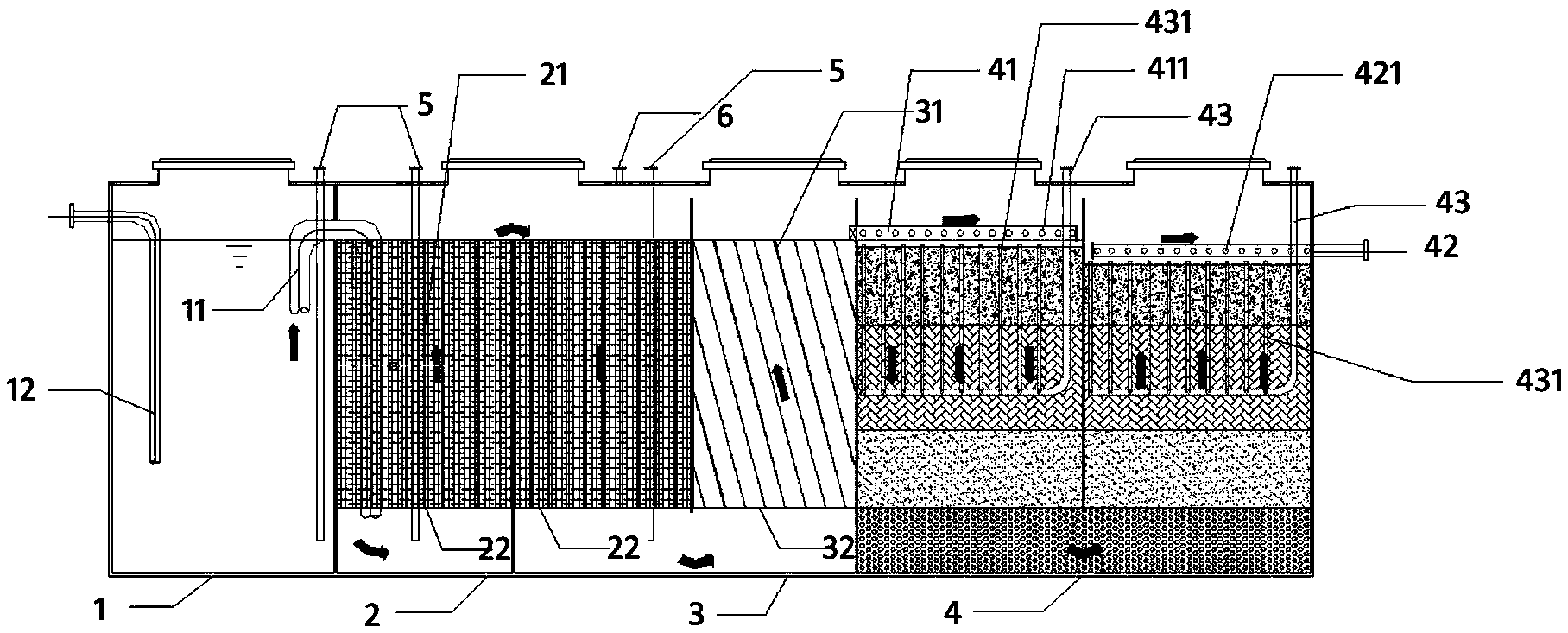

摘要附圖
權利要求書
1.一種農村生活污水處理的一體化反應裝置，其特征在于，包括： 進水調節池、厭氧處理池、斜板沉淀池和生態處理池;
所述進水調節池、厭氧處理池、斜板沉淀池和生態處理池之間通過擋 板隔離;
其中，所述厭氧處理池分為上行流厭氧池和下行流厭氧池，且所述上 行流厭氧池和下行流厭氧池間通過隔板隔開;
所述生態處理池分為上行流生態池和下行流生態池，且所述上行流生 態池和下行流生態池間通過隔板隔開;
所述進水調節池通過過水管連接所述上行流厭氧池;
所述上行流厭氧池上部與所述下行流厭氧池上部連通;
所述下行流厭氧池下部與所述斜板沉淀池下部連通;
所述斜板沉淀池通過布水管連接所述下行流生態池;
所述下行流生態池下部與所述上行流生態池下部連通;
所述上行流生態池通過收水管連接所述生態處理池外部;
所述布水管包括布水主管和布水支管，所述布水主管一端連接所述斜 板沉淀池，所述布水主管上相互平行的連接有多個布水支管，且多個所述 布水支管置于所述下行流生態池上部;
所述收水管包括收水主管和收水支管，所述收水主管一端置于所述生 態處理池外部，所述收水主管上相互平行的連接有多個收水支管，且多個 所述收水支管置于所述上行流生態池上部。
2.根據權利要求1所述的農村生活污水處理的一體化反應裝置，其 特征在于，所述厭氧處理池設有蜂窩狀填料;
所述蜂窩狀填料包括UPVC管和生物彈性填料，所述UPVC管將所述 生物彈性填料包裹在內部。
3.根據權利要求2所述的農村生活污水處理的一體化反應裝置，其 特征在于，所述厭氧處理池下半部設有填料承托板，且所述填料承托板上 設有過水孔;
所述蜂窩狀填料垂直連接在所述填料承托板上，且所述蜂窩狀填料為 多個，相互緊湊排列。
4.根據權利要求1所述的農村生活污水處理的一體化反應裝置，其 特征在于，所述過水管一端連接所述進水調節池上半部;
所述過水管另一端連接所述上行流厭氧池下半部。
5.根據權利要求1所述的農村生活污水處理的一體化反應裝置，其 特征在于，所述斜板沉淀池下半部設有斜板承托板，且所述斜板承托板上 設有過水孔;
所述斜插板傾斜連接在所述斜板承托板上，且所述斜插板為多個，以 相同間距相互平行排列。
6.根據權利要求1所述的農村生活污水處理的一體化反應裝置，其 特征在于，所述布水支管上均勻設有多個布水孔;
所述收水支管上均勻設有多個出水孔。
7.根據權利要求1所述的農村生活污水處理的一體化反應裝置，其 特征在于，所述生態處理池設有功能型填料;
所述功能型填料分為多個層次。
8.根據權利要求7所述的農村生活污水處理的一體化反應裝置，其 特征在于，所述生態處理池中設有空氣管;
所述空氣管包括空氣主管和空氣支管，所述空氣主管一端置于所述生 態處理池外部，所述空氣主管上連接有多個空氣支管，且多個所述空氣支 管垂直均勻插入所述功能型填料。
9.根據權利要求8所述的農村生活污水處理的一體化反應裝置，其 特征在于，所述空氣支管上均勻設有多個通氣孔。
10.根據權利要求1所述的農村生活污水處理的一體化反應裝置，其 特征在于，所述進水調節池、上行流厭氧池和下行流厭氧池中連接有抽泥 管;
所述抽泥管一端分別置于所述進水調節池、上行流厭氧池和下行流厭 氧池外部，另一端分別置于所述進水調節池、上行流厭氧池和下行流厭氧 池底部。
說明書
一種農村生活污水處理的一體化反應裝置
技術領域
本實用新型涉及污水處理技術領域，具體涉及一種農村生活污水處理 的一體化反應裝置。
背景技術
隨著社會經濟的快速發展，帶來了農村地區生活水平的不斷提高、城 鎮化進程也不斷加快，使得人們對居住環境的要求也越來越高。
然而，由于生活水平的不斷提高，也使得農村生活污水的排放量也在 不斷的增加。據測算，全國農村生活污水年排放量約為80～90億噸，由 于大量生產和生活廢水未經處理排入各種水體，導致鄉村的溝塘、水庫等 已呈現出相當嚴重的富營養化狀態，亟需進行綜合治理。
由于我國大部分農村地區的分布比較分散，且距離城鎮較遠，因此研 究一種投資少、處理效率高、適用于分散式小水量的農村生活污水處理工 藝勢在必行。
目前，現有的技術中還存在一些不足，例如公開號為CN103880252A 的中國專利文獻公開了一種農村生活污水一體化處理設備，其具體包括水 解酸化池、接觸氧化池、膜生物反應器和消毒池，各處理單元按照工藝順 序串聯，污水由水解酸化池接入，經水解酸化、接觸氧化、生物膜過濾和 消毒處理后，由消毒池出水口出水。雖然運用該專利的農村生活污水一體 化處理設備處理農村生活污水，具有噪聲小、臭氣污染低等特點，但同時 其也存在著設備體積相對較大，占地面積大，設置的污泥回流裝置需耗費 大量電能，脫氮除磷效果偏低等的不足。
人工濕地是20世紀70年代后期發展起來的一種污水處理技術，具 有耐沖擊負荷、處理效果好、工藝簡單等優點，但其對供氧量的要求較為 嚴格，供氧不足是影響人工濕地凈化效果的限制性因子，特別是對氮的去 除。
復合垂直流人工濕地技術是一種新型生態凈化技術，其具有投資運行 成本低廉、氮磷去除率高、管理維護簡單、環境友好等優點。
為此，本實用新型設計將厭氧處理、斜板沉淀、復合式垂直流生態濾 池等處理工藝進行集成，同時改進裝置的結構，構建投資省、處理效率高、 適用于分散式小水量的農村生活污水處理工藝及裝置。
實用新型內容
為解決現有技術中存在的問題，本實用新型提供了一種農村生活污水 的一體化反應裝置，通過將厭氧水解酸化處理、斜板沉淀處理與復合生態 濾池處理工藝進行集成，同時改進了濕地處理工藝中布水方式及集水散氣 方式，從而提高人工濕地基質的復氧能力，為好氧/缺氧反應的進行創造了 有利條件，具有處理效率高，占地面積小的優點。
本實用新型的技術方案為：
一種農村生活污水的一體化反應裝置，包括：進水調節池、厭氧處理 池、斜板沉淀池和生態處理池;
進水調節池、厭氧處理池、斜板沉淀池和生態處理池之間通過擋板隔 離;
其中，厭氧處理池分為上行流厭氧池和下行流厭氧池，且上行流厭氧 池和下行流厭氧池間通過隔板隔開;
生態處理池分為上行流生態池和下行流生態池，且上行流生態池和下 行流生態池間通過隔板隔開;
進水調節池通過過水管連接上行流厭氧池;
上行流厭氧池上部與下行流厭氧池上部連通;
下行流厭氧池下部與斜板沉淀池下部連通;
斜板沉淀池通過布水管連接下行流生態池;
下行流生態池下部與上行流生態池下部連通;
上行流生態池通過收水管連接生態處理池外部;
布水管包括布水主管和布水支管，布水主管一端連接斜板沉淀池，布 水主管上相互平行的連接有多個布水支管，且多個布水支管置于下行流生 態池上部;
收水管包括收水主管和收水支管，收水主管一端置于生態處理池外 部，收水主管上相互平行的連接有多個收水支管，且多個收水支管置于上 行流生態池上部。
優選的，厭氧處理池設有蜂窩狀填料;蜂窩狀填料包括UPVC管和生 物彈性填料，UPVC管將生物彈性填料包裹在內部。
進一步優選的，厭氧處理池下半部設有填料承托板，且填料承托板上 設有過水孔;蜂窩狀填料垂直連接在填料承托板上，且蜂窩狀填料為多個， 相互緊湊排列。
優選的，過水管一端連接進水調節池上半部;過水管另一端連接上行 流厭氧池下半部。
優選的，斜板沉淀池下半部設有斜板承托板，且斜板承托板上設有過 水孔;斜插板傾斜連接在斜板承托板上，且斜插板為多個，以相同間距相 互平行排列。
優選的，布水支管上均勻設有多個布水孔;收水支管上均勻設有多個 出水孔。
優選的，生態處理池設有功能型填料;功能型填料分為多個層次。
進一步優選的，生態處理池中設有空氣管;空氣管包括空氣主管和空 氣支管，空氣主管一端置于生態處理池外部，空氣主管上連接有多個空氣 支管，且多個空氣支管垂直均勻插入功能型填料。
進一步優選的，空氣支管上均勻設有多個通氣孔。
優選的，進水調節池、上行流厭氧池和下行流厭氧池中連接有抽泥管; 抽泥管一端分別置于進水調節池、上行流厭氧池和下行流厭氧池外部，另 一端分別置于進水調節池、上行流厭氧池和下行流厭氧池底部。
本實用新型的一種農村生活污水處理的一體化反應裝置具有以下優 點：
(1)通過厭氧處理過程中的蜂窩狀填料，有效的增大了污水在厭氧 處理過程的停留時間，促進污水與生物彈性填料上微生物的反應，通過厭 氧水解酸化反應大量去除有機物，降低污水中COD濃度和懸浮物，進而 增大污水中BOD5/CODcr的比值，提高污水的可生化性;
(2)通過斜板沉淀處理的結合應用，進一步提高污水沉淀效能;
(3)通過在厭氧處理過程和斜板沉淀過程的沉淀作用，以及生態處 理過程中空氣管的設置，能有效緩解污水處理過程中裝置內復氧不足和易 堵塞等缺點，為污水處理的生物脫氮等過程創造有利條件。
