申請日2015.11.03
公開(公告)日2016.03.23
IPC分類號C02F1/461; C02F1/72; C02F101/30
摘要
本實用新型公開了一種用于電芬頓處理難降解有機廢水的電極板裝置，該電極板裝置包括反應器，以及若干固定在反應器內的電極板，電極板包括數量相等的陰極極板和陽極極板，電極板的左、右兩端固定連接在反應器內且電極板與反應器內的廢水流向垂直，陰極極板和陽極極板相互平行且依次交替排列，每相鄰的兩塊電極板的頂端之間和底端之間均存在高度差，使反應器內的廢水呈折流狀流動。該電極板裝置中的電極板能作為導流板，改變廢水流動方式，增加湍流攪拌效果，提高水體的傳質效率，使難降解有機物與電芬頓產生的強氧化性物質充分接觸反應。
權利要求書
1.一種用于電芬頓處理難降解有機廢水的電極板裝置，包括反應器(7)，以及若干固定在反應器(7)內的電極板，電極板包括數量相等的陰極極板(1)和陽極極板(2)，其特征在于，電極板的左、右兩端固定連接在反應器(7)內且電極板與反應器(7)內的廢水流向垂直，陰極極板(1)和陽極極板(2)相互平行且依次交替排列，每相鄰的兩塊電極板的頂端之間和底端之間均存在高度差，使反應器(7)內的廢水呈折流狀流動。
2.如權利要求1所述的電極板裝置，其特征在于，當電極板的底端與反應器(7)的底面連接時，電極板的頂端與反應器(7)的頂面形成上空隙;當電極板的頂端與反應器(7)的頂面連接時，電極板的底端與反應器(7)的底面形成下空隙，所述上空隙與所述下空隙依次交替排列。
3.如權利要求1所述的電極板裝置，其特征在于，陽極極板(2)的頂端與反應器(7)的頂面形成上空隙，陰極極板(1)的底端與反應器(7)的底面形成下空隙。
4.如權利要求1所述的電極板裝置，其特征在于，陰極極板(1)的頂端與反應器(7)的頂面形成上空隙，陽極極板(2)的底端與反應器(7)的底面形成下空隙。
5.如權利要求1所述的電極板裝置，其特征在于，電極板的左、右兩端均設有固定板(3)，固定板(3)上設有第一固定孔(4)。
6.如權利要求1所述的電極板裝置，其特征在于，陰極極板(1)與相鄰的陽極極板(2)之間的距離為60-120mm。
7.如權利要求1所述的電極板裝置，其特征在于，電極板的頂端一側設有接線柱(5)，接線柱(5)頂端設有接線孔(6)。
8.如權利要求1所述的電極板裝置，其特征在于，每相鄰的兩塊電極板之間的高度差均為50-100mm。
9.如權利要求1所述的電極板裝置，其特征在于，電極板的左、右兩端與反應器(7)的連接處設硅膠墊片(8)，硅膠墊片(8)上設與第一固定孔(4)配合的第二固定孔(9)。
10.如權利要求1所述的電極板裝置，其特征在于，所述電極板厚度為1-2mm，長為250-350mm，寬為150-200mm。
說明書
一種用于電芬頓處理難降解有機廢水的電極板裝置
技術領域
本實用新型涉及一種用于電芬頓處理難降解有機廢水的電極板裝置，具體涉及一種應用于三維電芬頓處理難降解有機廢水的電極板裝置，屬于工業廢水處理設備領域。
背景技術
難降解有機廢水是指一類有機物成分復雜，可生化性低，甚至有毒性、對生物具有抑制作用的有機廢水。目前來說，高濃度難降解有機廢水的排放主要集中在石化，制藥，食品，印染，焦化等行業，對環境有很大的危害。對于該類廢水，常規的生化處理手段很難夠達到要求，如何實現其高效、清潔處理引起了國內外水處理行業很大關注。
三維電芬頓是一種高級氧化技術，能利用電解氧化、電解還原、芬頓氧化等的共同作用處理廢水中的難降解有機物，具有環境友好、可控性高、礦化程度大等優勢，具有很大的應用前景。電極是電化學處理技術的核心，其材料和結構、安裝形式等對電化學處理效果有很大的影響。目前電極板在廢水處理中的應用仍存在一些問題：
1)電極板多為平板電極，水流方向?yàn)槠叫须姌O板流向，水體內傳質效率較低;水流方向?yàn)榇怪彪姌O板流向，由于電極板面積大，阻礙廢水遷移，因此水流對極板造成極大的沖擊，影響設備的使用壽命。
2)電極板寬度小于反應器寬度，通常僅一邊能與反應器固定，導致電極板易松動，或需要增加復雜配件進行完全固定。
3)陰陽極板之間間隙為2~3cm，加工及安裝精度很難保證，且電極板易接觸造成短路。
實用新型內容
本實用新型為解決上述技術問題，提供一種可有效降解有機廢水的電極板裝置，該裝置可改變廢水流動方式，增加湍流，使廢水與電極板充分接觸而降解。
本實用新型的技術方案是，提供一種用于電芬頓處理難降解有機廢水的電極板裝置，包括反應器，以及若干固定在反應器內的電極板，電極板包括數量相等的陰極極板和陽極極板，電極板的左、右兩端固定連接在反應器內且電極板與反應器內的廢水流向垂直，陰極極板和陽極極板相互平行且依次交替排列，每相鄰的兩塊電極板的頂端之間和底端之間均存在高度差，使反應器內的廢水呈折流狀流動。
進一步地，當電極板的底端與反應器的底面連接時，電極板的頂端與反應器的頂面形成上空隙;當電極板的頂端與反應器的頂面連接時，電極板的底端與反應器的底面形成下空隙，所述上空隙與所述下空隙依次交替排列。
進一步地，陽極極板的頂端與反應器的頂面形成上空隙，陰極極板的底端與反應器的底面形成下空隙。
進一步地，陰極極板的頂端與反應器的頂面形成上空隙，陽極極板的底端與反應器的底面形成下空隙。
進一步地，電極板的左、右兩端均設有固定板，固定板上設有第一固定孔。
進一步地，陰極極板與相鄰的陽極極板之間的距離為60-120mm。
進一步地，電極板的頂端一側設有接線柱，接線柱頂端設有接線孔。
進一步地，每相鄰的兩塊電極板之間的高度差均為50-100mm。
進一步地，電極板的左、右兩端與反應器的連接處設硅膠墊片，硅膠墊片上設與第一固定孔配合的第二固定孔。
進一步地，所述電極板厚度為1-2mm，長為250-350mm，寬為150-200mm。

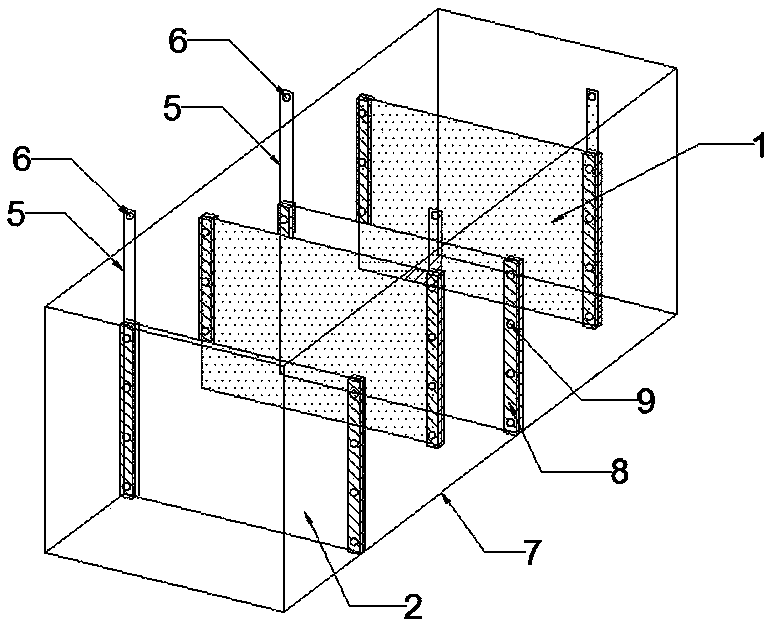

本實用新型將陰陽兩極極板交替安裝，且上下錯開一定高度;陰陽極板均設有接線柱，接線柱頂端設接線孔，供與電源設備連接;所述電極板兩側均設有固定板，固定板打孔，供電極板固定使用;固定板分別夾在兩片與之尺寸一致的硅膠墊片之間，起緩沖作用，硅膠墊片有與固定區一致的孔洞，可與電極板一同固定。
本實用新型的有益效果是，通過電極板上下錯置，在電極板兩側固定的情況下，仍能使廢水垂直于電極板流動，減小了廢水對電極板的沖擊;電極板固定牢固，板間間距大，陰陽極不會輕易接觸短路;同時，上下錯置的電極板能作為導流板，改變廢水流動方式，增加湍流攪拌效果，提高水體的傳質效率，使難降解有機物與電芬頓產生的強氧化性物質充分接觸反應。
