申請日2015.09.09

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種改性顆�；钚蕴狂詈夏ど�物反應器及含重金屬廢水處理方法，本發明所述的改性顆�；钚蕴狂詈夏ど�物反應器包括曝氣活性污泥反應池和膜組件，所述曝氣活性污泥反應池上設有進水口和排水口，底部設有排泥管，且底部設有與曝氣泵連接的曝氣管，還包括改性顆�；钚蕴拷M件，所述改性顆�；钚蕴拷M件包括由承吊構架支撐的濾網和填充在濾網內部的改性顆�；钚蕴�，所述改性顆�；钚蕴拷M件設置于曝氣活性污泥反應池內，所述膜組件設置于曝氣活性污泥反應池外部，所述排水口通過水泵與膜組件的進口連接，所述膜組件還通過污泥回流管與曝氣活性污泥反應池連接。本發明與常規膜生物反應器相比，可以提高對廢水的處理效果，適應性強，操作簡單、方便。

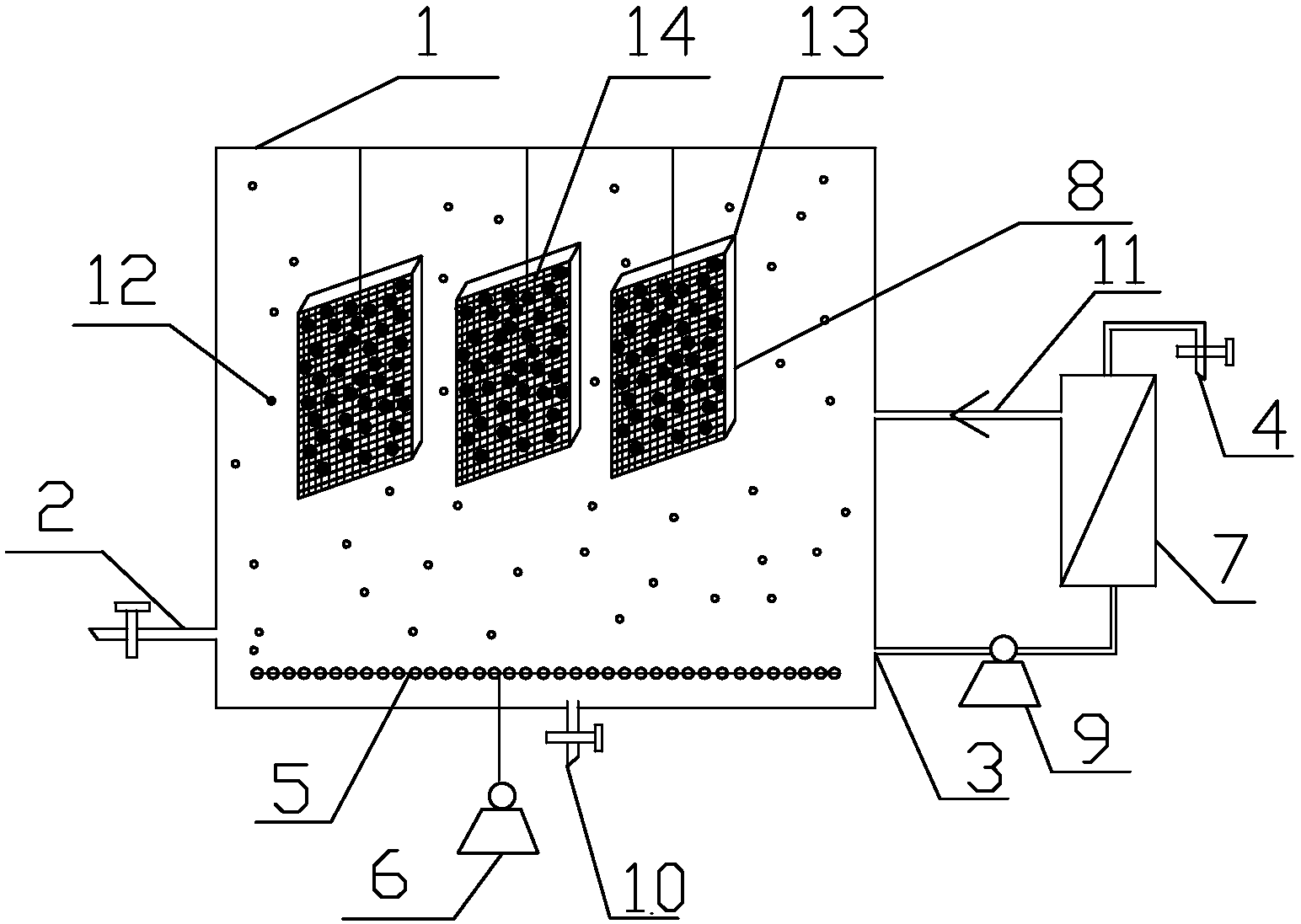

　　摘要附圖



　　權利要求書

　　1.一種改性顆粒活性炭耦合膜生物反應器，包括曝氣活性污泥反應池和膜 組件，所述曝氣活性污泥反應池上設有進水口和排水口，底部設有排泥管，且 底部設有與曝氣泵連接的曝氣管，其特征在于：還包括改性顆�；钚蕴拷M件， 所述改性顆�；钚蕴拷M件包括由承吊構架承吊的濾網和填充在濾網內部的改性 顆�；钚蕴�，所述改性顆�；钚蕴拷M件設置于曝氣活性污泥反應池內，所述膜 組件設置于曝氣活性污泥反應池外部，所述排水口通過水泵與膜組件的進口連 接，所述膜組件還通過污泥回流管與曝氣活性污泥反應池連接。

　　2.根據權利要求1所述的改性顆粒活性炭耦合膜生物反應器，其特征在于： 所述改性顆�；钚蕴拷M件為板狀結構，外部為承吊構架，所述承吊構架由不銹 鋼制成，內部承吊由尼龍網制成的濾網，所述改性顆�；钚蕴拷M件中改性顆粒 活性炭的量為1-4g/L，改性顆�；钚蕴拷M件以10cm以下的間隔安裝于曝氣活性 污泥反應池中。

　　3.根據權利要求2所述的改性顆�；钚蕴狂詈夏ど�物反應器，其特征在于： 所述改性顆�；钚蕴拷M件的厚度為1-3cm。

　　4.根據權利要求1所述的改性顆�；钚蕴狂詈夏ど�物反應器，其特征在于： 所述改性顆�；钚蕴康谋缺砻娣e介于1363.8-1548.3m2/g。

　　5.根據權利要求1所述的改性顆粒活性炭耦合膜生物反應器，其特征在于： 所述進水口設置于曝氣活性污泥反應池一側的下部，排水口設置于曝氣活性污 泥反應池的另一側。

　　6.一種改性顆�；钚蕴狂詈夏ど�物反應器含重金屬廢水處理方法，使用如 權利要求1至3中任意一項所述的改性顆�；钚蕴狂詈夏ど�物反應器，其特征 在于：包括如下步驟：

　�、賹�廢水由進水口排入曝氣活性污泥反應池，開啟曝氣泵;

　�、谖鬯�在曝氣活性污泥反應池內反應后經排水口進入膜組件;

　　③曝氣活性污泥反應池排出的污水經過膜組件處理后排出，膜組件中的污 泥經回流管回流至曝氣活性污泥反應池。

　　7.根據權利要求6所述的改性顆�；钚蕴狂詈夏ど�物反應器含重金屬廢水 處理方法，其特征在于：步驟②中，所述曝氣活性污泥反應池中微生物濃度維 持在2500mg/L-3500mg/L，pH值維持在6.5-8.5之間，污水在曝氣活性污泥反 應池內的停留時間為3.5-4.5小時。

　　說明書

　　改性顆粒活性炭耦合膜生物反應器及含重金屬廢水處理方法

　　技術領域

　　本發明涉及一種含重金屬廢水處理裝置及方法，具體地說是一種改性顆粒 活性炭耦合膜生物反應器及含重金屬廢水處理方法。

　　背景技術

　　近幾十年以來，隨著人類社會經濟和現代化工業的飛速發展以及人類自身 社會活動的影響，重金污染越來越嚴重，其中以水體當中的重金屬污染最為嚴 重。重金屬污染自身很難治理，一旦重金屬污染物進水地表水體和底下水系， 由于諸如此類的重金屬本身和其化合物具有高度的穩定性和難降解性，將對環 境和人類生活構成極大的威脅。

　　如鎘是典型的重金屬元素，在環境中廣泛存在。金屬鎘一旦進入人體并引 發金屬中毒以后主要表現為骨質疏松和軟化、肝腎功能衰竭、終日感到疼痛不 止。由于鎘對人體的毒害引起了全國乃至世界范圍內的高度重視,國家環境保護 法明確規定，鎘是一類污染物，不能用單一的物理方法(如稀釋法)代替有針 對性的處理，而工廠排放的含鎘廢水在未經處理前所含鎘的濃度不得高于國家 制定的標準，含鎘廢水必須經過必要的處理并經過檢查達到國家標準以下才可 直接排放。

　　目前，實用的含重金屬廢水處理方法包括氫氧化物沉淀法、硫化物沉淀法、 離子交換法、吸附法、氧化還原法、鐵氧化法、膜分離法和生化沉淀法等。目 前，雖然水體除重金屬技術已取得了長足發展，但在理論和應用方面還存在很 大問題。一方面是上述各類方法中主要基于物理及化學沉淀為基礎，產生大量 的金屬污泥，二次排放會對環境產生很大影響;另一方面基于膜分離的技術雖 然具有較高的發展應用前景，但由于存在嚴重的膜污染和極化等問題，影響分 離技術的廣泛使用。

　　因此，如何提高廢水的處理效果并將重金屬的去除納入到廢水的處理系統， 提高整體去除率是含重金屬廢水處理中需要解決的技術瓶頸，對解決目前普遍 存在的水體重金屬污染問題具有重要的現實意義和開發應用前景。

　　生物處理技術是目前廣為使用的廢水處理技術，但在部分含金屬廢水的處 理中具有一定的局限性。隨著處理技術的發展和對水質要求的提高，膜生物反 應器這種將膜分離與生物處理技術的結合對廢水處理具有極高的效果和發展應 用趨勢。膜生物反應器(MBR)是膜分離與微生物處理技術組合而成的水處理新 工藝，具有處理效率高、出水水質好、工藝流程短、占地面積小等許多常規水 處理工藝不可比擬的優點，被認為是二十一世紀最具發展前途的水處理技術。 目前，膜生物反應器技術在水處理中已被廣為研究使用，膜生物反應器可提高 廢水處理的效果，出水水質更優，但由于重金屬對大部分生物存在一定的毒性， 因此尚無將膜生物反應器應用于除含重金屬廢水方面的研究應用報道�；钚蕴� 作為一種吸附劑，在水處理中廣為使用，尤其在對水體中重金屬的去除方面物 理吸附技術的應用研究更為普遍。但由于吸附容量的限制，一般僅將吸附作用 于深度處理使用，在廢水處理中難于使用活性炭等的吸附技術。因此，研究開 發一種適于膜生物反應器應用的有效去除重金屬污染的廢水處理技術和裝置意 義重大。

　　發明內容

　　本發明針對以上問題的提出，而研究設計一種改性顆�；钚蕴狂詈夏ど�物 反應器及廢水處理方法。本發明采用的技術手段如下：

　　一種改性顆�；钚蕴狂詈夏ど�物反應器，包括曝氣活性污泥反應池和膜組 件，所述曝氣活性污泥反應池上設有進水口和排水口，底部設有排泥管，且底 部設有與曝氣泵連接的曝氣管，還包括改性顆�；钚蕴拷M件，所述改性顆粒活 性炭組件包括由承吊構架承吊的濾網和填充在濾網內部的改性顆�；钚蕴浚�所 述改性顆粒活性炭組件設置于曝氣活性污泥反應池內，所述膜組件設置于曝氣 活性污泥反應池外部，所述排水口通過水泵與膜組件的進口連接，所述膜組件 還通過污泥回流管與曝氣活性污泥反應池連接。

　　進一步地，所述改性顆粒活性炭組件為板狀結構，外部為承吊構架，所述 承吊構架由不銹鋼制成，內部承吊由尼龍網制成的濾網，所述改性顆�；钚蕴� 組件中改性顆粒活性炭的量為1-4g/L，改性顆粒活性炭組件以10cm以下的間隔 安裝于曝氣活性污泥反應池中。

　　進一步地，所述改性顆�；钚蕴拷M件的厚度為1-3cm。

　　進一步地，所述改性顆�；钚蕴康谋缺砻娣e介于1363.8-1548.3m2/g。

　　進一步地，所述進水口設置于曝氣活性污泥反應池一側的下部，排水口設 置于曝氣活性污泥反應池的另一側。

　　一種改性顆�；钚蕴狂詈夏ど�物反應器含重金屬廢水處理方法，使用本發 明所述的改性顆�；钚蕴狂詈夏ど�物反應器，包括如下步驟：

　　①將廢水由進水口排入曝氣活性污泥反應池，開啟曝氣泵;

　�、谖鬯�在曝氣活性污泥反應池內反應后經排水口進入膜組件;

　�、燮貧饣钚晕勰喾磻�(yīng)池排出的污水經過膜組件處理后排出，膜組件中的污 泥經回流管回流至曝氣活性污泥反應池。

　　進一步地，步驟②中，所述曝氣活性污泥反應池中微生物濃度維持在 2500mg/L-3500mg/L，pH值維持在6.5-8.5之間，污水在曝氣活性污泥反應池內 的停留時間為3.5-4.5小時。

　　與現有技術比較，本發明所述的一種改性顆�；钚蕴狂詈夏ど�物反應器及 廢水處理方法具有以下有益效果：

　　(1)本發明與常規膜生物反應器相比，可以提高對含重金屬廢水的處理效 果，適應性強，操作簡單、方便。

　　(2)本發明將改性顆�；钚蕴课�附、生物吸收及代謝、生物吸附等多作用 有效耦合一體，實現對水中重金屬的有效去除目的，適應性強，適合含重金屬 廢水的治理，除重金屬效果好;

　　(3)本發明借助改性顆粒活性炭的蓮藕作用，促進菌膠團的形成與增長， 增加了接觸面積，促進菌膠團的凝聚，改善了污泥的沉降性能，減少污泥的排 放量;

　　(4)本發明借助顆粒活性炭的聚集作用，減少進入膜組件的污泥濃度，降 低膜的污染;

　　(5)本發明采用改性顆粒活性炭耦合于膜生物反應器，提高了廢水的適應 性和處理效果;

　　(6)本發明可間歇操作亦可連續操作，既適合小水量的批次處理，又適合 連續處理，可操作性強;

　　(7)本發明中改性顆�；钚蕴繕�(gòu)建成框架懸吊濾網片狀，易于替換再生;

　　(8)本發明工藝先進、運行穩定、操作簡單，設備易于管理操作，具有較 強的實用性、經濟性。
