申請日2015.11.03

　　公開(公告)日2016.04.20

　　IPC分類號C02F9/14; C02F11/04

　　摘要

　　本實用新型公開了一種新型市政污水處理系統，包括油脂存儲罐、沉淀罐和雜物反應池，所述沉淀罐的頂部設有油脂分離室，油脂分離室的外側設有油脂厚度控制器，油脂分離室側面設有油脂管道，油脂管道的另一端連接于油脂存儲罐上，沉淀罐的上部側面分別設有加熱器、觀察窗和油脂探測儀，沉淀罐的底部設有雜物導管，雜物導管的底端連接于雜物反應池上，雜物反應池的頂部左側設有沼氣排出管，雜物反應池的左側底部設有雜物排放管。本實用新型在進行污水凈化處理前同時進行雜物沉淀和油脂分離，并通過雜物反應池產生沼氣，資源得到有效回收利用，節能環保，降低了污水處理的成本開支，有很高的推廣利用價值。

　　權利要求書

　　1.一種新型市政污水處理系統，包括氧化池、生物酸化池、生物降解池、油脂存儲罐、沉淀罐和雜物反應池，其特征在于，所述沉淀罐的頂部設有油脂分離室，油脂分離室的外側設有油脂厚度控制器，油脂分離室側面設有油脂管道，油脂管道的另一端連接于油脂存儲罐上，所述沉淀罐的上部側面分別設有加熱器、觀察窗和油脂探測儀，所述沉淀罐的左側設有入水管，入水管上分別設有污水輸送泵和二號控制閥，所述沉淀罐的底部設有雜物導管，雜物導管上設有三號控制閥，雜物導管的底端連接于雜物反應池上，雜物反應池的頂部左側設有沼氣排出管，沼氣排出管上設有四號控制閥，所述雜物反應池的左側底部設有雜物排放管，雜物排放管上設有五號控制閥，所述沉淀罐的右側設有出水管，出水管上從左至右依次設有一號控制閥、生物降解池、生物酸化池和氧化池。

　　2.根據權利要求1所述的新型市政污水處理系統，其特征在于，所述沉淀罐的頂部為錐形結構，底部為弧形凸出結構。

　　3.根據權利要求1所述的新型市政污水處理系統，其特征在于，所述油脂存儲罐的內部設有油脂液位報警器。

　　說明書

　　一種新型市政污水處理系統

　　技術領域

　　本實用新型涉及水處理技術領域，具體是一種新型市政污水處理系統。

　　背景技術

　　隨著我國城市化發展，市政污水管網的建設也越來越大，這些污水管網內的污水主要來源于廚房洗滌、廁所沖洗、沐浴、洗衣水等，且污水中含有大量的雜物。一般是將污水管網的污水流至一處進行集中處理，但現有的處理裝置在處理后水體中依然含有油脂，油脂得不到妥善分離，影響污水凈化裝置的壽命，且污水中的沉淀雜物直接排出，資源得不到合理的回收利用，使得污水處理成本較高，影響裝置的推廣使用。

　　實用新型內容

　　本實用新型的目的在于提供一種新型市政污水處理系統，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

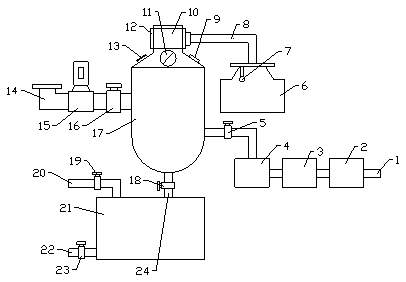

　　一種新型市政污水處理系統，包括氧化池、生物酸化池、生物降解池、油脂存儲罐、沉淀罐和雜物反應池，所述沉淀罐的頂部設有油脂分離室，油脂分離室的外側設有油脂厚度控制器，油脂分離室側面設有油脂管道，油脂管道的另一端連接于油脂存儲罐上，所述沉淀罐的上部側面分別設有加熱器、觀察窗和油脂探測儀，所述沉淀罐的左側設有入水管，入水管上分別設有污水輸送泵和二號控制閥，所述沉淀罐的底部設有雜物導管，雜物導管上設有三號控制閥，雜物導管的底端連接于雜物反應池上，雜物反應池的頂部左側設有沼氣排出管，沼氣排出管上設有四號控制閥，所述雜物反應池的左側底部設有雜物排放管，雜物排放管上設有五號控制閥，所述沉淀罐的右側設有出水管，出水管上從左至右依次設有一號控制閥、生物降解池、生物酸化池和氧化池。

　　作為本實用新型進一步的方案：所述沉淀罐的頂部為錐形結構，底部為弧形凸出結構。

　　作為本實用新型進一步的方案：所述油脂存儲罐的內部設有油脂液位報警器。

　　與現有技術相比，本實用新型的有益效果是：通過加熱器對沉淀罐內的水體進行加熱，以利于油脂分離，當油脂探測儀檢測出油脂厚度達上限值時，通過傳感器將信號傳遞到控制器，控制油脂厚度控制器打開油脂分離室，油脂通過油脂管道流入到油脂存儲罐內收集，通過油脂液位報警器進行液位檢測，以及時的排出油脂存儲罐內的油脂，通過觀察窗對沉淀罐的內部油脂狀況進行觀察，沉積在沉淀罐底部的污泥雜物，通過雜物導管流入到雜物反應池內，雜物反應池內的雜物經過反應，產生沼氣，并通過沼氣排出管進行控制排出，通過雜物排放管排出反應后的雜物，沉淀除油后的污水通過出水管排出，并通過生物降解池、生物酸化池和氧化池處理后即可變成凈水，以再次使用，如市政清掃、灑水等，綜上，該裝置在進行污水凈化處理前同時進行雜物沉淀和油脂分離，并通過雜物反應池產生沼氣，資源得到有效回收利用，節能環保，降低了污水處理的成本開支，有很高的推廣利用價值。
