申請日2015.09.09

　　公開(公告)日2016.02.24

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種車載式污水提取及膜生物反應器污水處理裝置，包括一臺運輸車輛和設于運輸車輛上的污水處理裝置，污水處理裝置中設有污水抽提裝置、預處理裝置和生物反應處理容器，污水抽提裝置中設有污水氣提裝置，預處理裝置中設有沉淀處理容器，生物反應處理容器中設有曝氣組件、順序相連的SBR反應器和MBR膜生物反應器，沉淀處理容器和生物反應處理容器的底部設有污泥排泥裝置和污泥存儲容器;本實用新型能夠有效將污水提升到污水處理裝置中進行處理，生物反應處理容器中的SBR反應器和MBR膜生物反應器能夠高效的處理污水，并能夠?qū)⑽鬯�處理后的污泥運到專門的處理站進行處理，污水處理高效可靠。

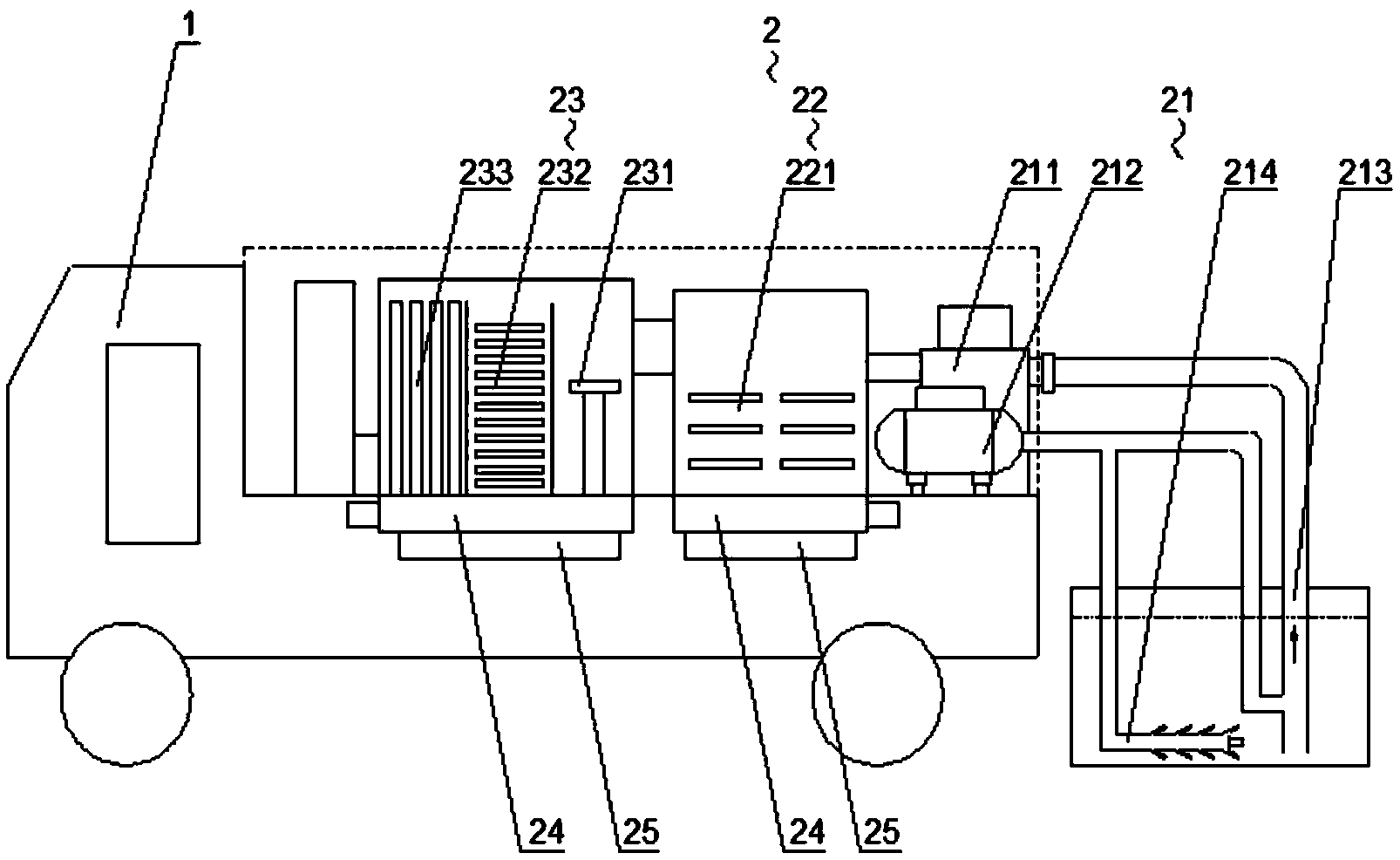

　　摘要附圖



　　權利要求書

　　1.一種車載式污水提取及膜生物反應器污水處理裝置，其特征在于：包括一臺運輸車輛和設于運輸車輛上的污水處理裝置，所述污水處理裝置中設有污水抽提裝置、預處理裝置和生物反應處理容器，所述污水抽提裝置中設有污水氣提裝置，所述預處理裝置中設有沉淀處理容器，所述生物反應處理容器中設有曝氣組件、順序相連的SBR反應器和MBR膜生物反應器，所述沉淀處理容器和生物反應處理容器的底部設有污泥排泥裝置和污泥存儲容器。

　　2.根據權利要求1所述的一種車載式污水提取及膜生物反應器污水處理裝置，其特征在于：所述污水氣提裝置連接有空氣壓縮機和氣提管道，氣提管道的入口與企事業單位中的污水池相連，所述氣提管道的入口處設有與空氣壓縮機相連的氣力污水?dāng)噭?dòng)噴管，所述氣力污水?dāng)噭?dòng)噴管上設有壓縮空氣噴嘴。

　　3.根據權利要求1所述的一種車載式污水提取及膜生物反應器污水處理裝置，其特征在于：所述污泥排泥裝置中設有螺旋輸送及壓縮機構。

　　說明書

　　一種車載式污水提取及膜生物反應器污水處理裝置

　　技術領域

　　本實用新型環保水處理技術領域，尤其涉及一種車載式污水提取及膜生物反應器污水處理裝置。

　　背景技術

　　一些企業及研究實驗室等企事業單位在生產及運行過程中會產生少量的、濃度較高的污水，這些濃度較高的污水需要經過處理后才能經過污水管路集中到污水處理廠進行處理，沒經過處理的污水嚴禁直接排入污水管路中，由于這些企業產生的污水總量不多，單獨建設污水處理設施將給這些企事業單位造成較大的負擔，導致很多單位無法單獨配套及運行管理污水處理設施，這些企事業單位中的污水處理難題需要合理解決。

　　發明內容

　　為克服現有技術的不足，本實用新型提供了一種能夠方便轉運移動到各個企事業單位處理污水、污水處理高效可靠的車載式污水提取及膜生物反應器污水處理裝置。

　　本實用新型為達到上述技術目的所采用的技術方案是：一種車載式污水提取及膜生物反應器污水處理裝置，包括一臺運輸車輛和設于運輸車輛上的污水處理裝置，所述污水處理裝置中設有污水抽提裝置、預處理裝置和生物反應處理容器，所述污水抽提裝置中設有污水氣提裝置，所述預處理裝置中設有沉淀處理容器，所述生物反應處理容器中設有曝氣組件、順序相連的SBR反應器和MBR膜生物反應器，所述沉淀處理容器和生物反應處理容器的底部設有污泥排泥裝置和污泥存儲容器。

　　所述污水氣提裝置連接有空氣壓縮機和氣提管道，氣提管道的入口與企事業單位中的污水池相連，所述氣提管道的入口處設有與空氣壓縮機相連的氣力污水?dāng)噭?dòng)噴管，所述氣力污水?dāng)噭?dòng)噴管上設有壓縮空氣噴嘴;能夠利用壓縮空氣攪動污水池中的污水，便于將池底的污水提升到污水處理裝置中進行處理。

　　所述污泥排泥裝置中設有螺旋輸送及壓縮機構;能夠?qū)⑸�物反�?yīng)處理容器底部的污泥順暢的排放到污泥存儲容器中，方便運到專門的處理站進行處理。

　　本實用新型的有益效果是：采用上述結構，通過設置一個便于運輸移動的污水處理裝置，污水處理裝置中設有污水抽提裝置、預處理裝置和生物反應處理容器，污水抽提裝置中由空氣壓縮機、氣提管道和氣力污水?dāng)噭?dòng)噴管組成的污水氣提裝置能夠?qū)⒊氐椎奈鬯�提升到污水處理裝置中進行處理，生物反應處理容器中的SBR反應器和MBR膜生物反應器能夠高效的處理污水，預處理裝置和生物反應處理容器底部的污泥排泥裝置和污泥存儲容器能夠?qū)⑽鬯�處理后的污泥進行壓縮存放，方便運到專門的處理站進行處理，污水處理高效可靠。
