申請日2015.09.09
公開(公告)日2015.12.30
IPC分類號B01D36/04
摘要
本實用新型提供一種污水處理修復裝置，包括主腔體、沉淀腔體及太陽能電池板;主腔體的側端面上設置有側腔體，側腔體底部設有側腔體開口，主腔體的頂部設置有進水管，主腔體的側端面上設置有第一滑動電機和第二滑動電機，第一滑動電機上設置有上滑軌，上滑軌上設置有上拉桿，上拉桿的末端設置有凹槽型的上凹板，第二滑動電機底部連接有下滑軌，下滑軌與下拉桿，下拉桿的末端設置有凹槽型的下凹板，下拉桿的下方設置有過濾板，過濾板上設有過濾孔;主腔體的底部設有下凹槽，下凹槽底部通過下導管與沉淀腔體相連通，下導管底部設置有下導管開口。

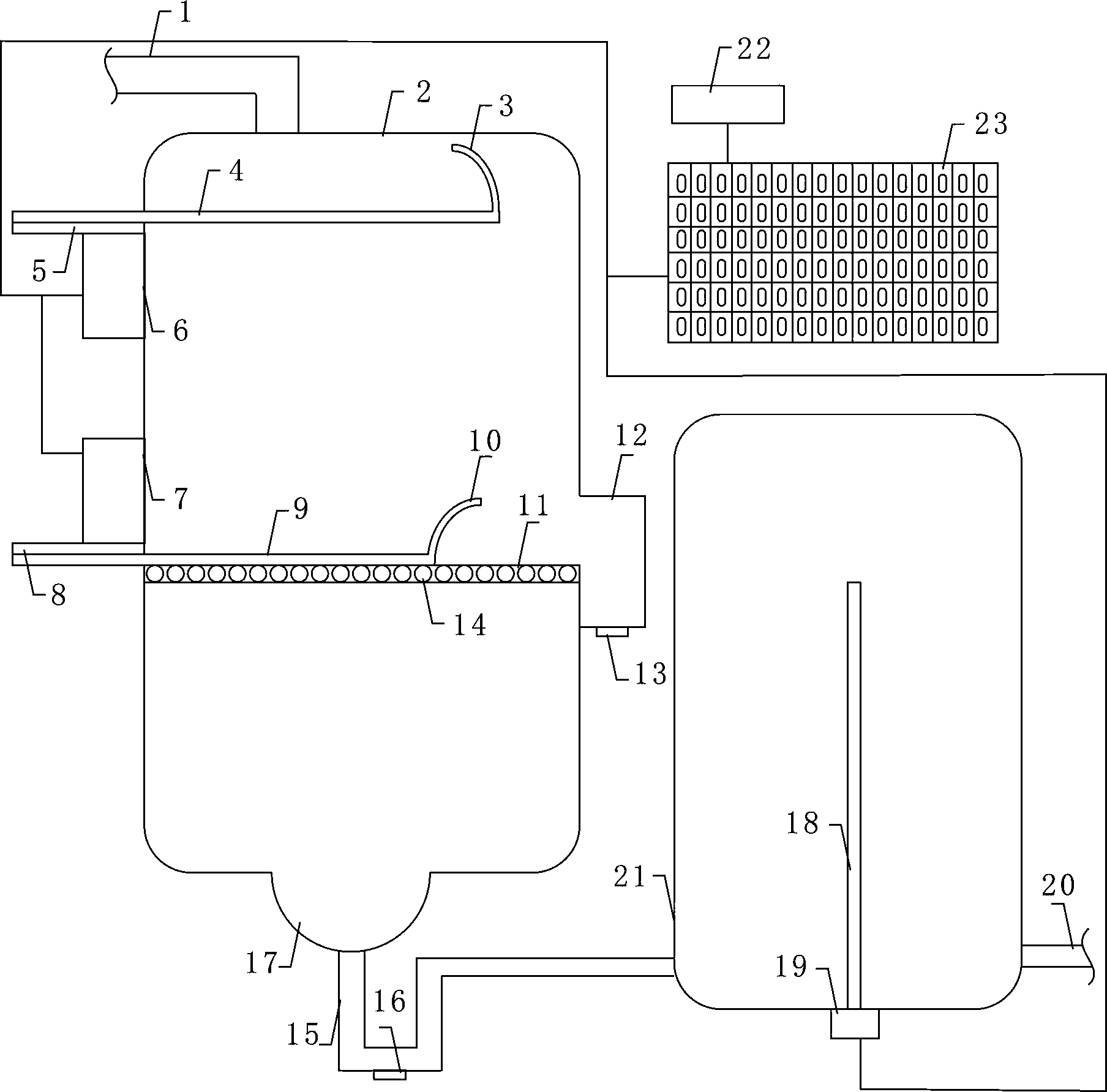

摘要附圖
權利要求書
1.一種污水處理修復裝置，其特征在于：包括主腔體、沉淀腔體及太陽能電池板;所述主腔體的側端面上設置有側腔體，所述側腔體底部設有側腔體開口，所述主腔體的頂部設置有進水管，所述主腔體的側端面上設置有第一滑動電機和第二滑動電機，所述第一滑動電機上設置有上滑軌，所述上滑軌上設置有上拉桿，所述上拉桿的末端設置有凹槽型的上凹板，所述第二滑動電機底部連接有下滑軌，所述下滑軌與下拉桿，所述下拉桿的末端設置有凹槽型的下凹板，所述下拉桿的下方設置有過濾板，所述過濾板上設有過濾孔;所述主腔體的底部設有下凹槽，所述下凹槽底部通過下導管與所述沉淀腔體相連通，所述下導管底部設置有下導管開口，所述沉淀腔體底部設置有調溫裝置，所述沉淀腔體內部設置有豎直的隔離板，所述隔離板與所述調溫裝置相連接，所述太陽能電池板與控制器相連接，所述沉淀腔體底部設有出水口，所述太陽能電池板分別與第一滑動電機、第二滑動電機及調溫裝置電路連接。
2.根據權利要求1所述的污水處理修復裝置，其特征在于：所述隔離板高度為120厘米。
3.根據權利要求1所述的污水處理修復裝置，其特征在于：所述太陽能電池板為220伏太陽能電池板。
4.根據權利要求1所述的污水處理修復裝置，其特征在于：所述主腔體的容積為50升。
5.根據權利要求1所述的污水處理修復裝置，其特征在于：所述沉淀腔體的容積為30升。
6.根據權利要求1所述的污水處理修復裝置，其特征在于：所述上拉桿的長度為1米。
7.根據權利要求1所述的污水處理修復裝置，其特征在于：所述下拉桿的長度為1米。
8.根據權利要求1所述的污水處理修復裝置，其特征在于：所述主腔體為圓柱體筒狀結構。
9.根據權利要求1所述的污水處理修復裝置，其特征在于：所述沉淀腔體為圓柱體筒狀結構。
10.根據權利要求1所述的污水處理修復裝置，其特征在于：所述下導管為不銹鋼管。
說明書
污水處理修復裝置
技術領域
本實用新型涉及污水處理技術領域，具體涉及一種污水處理修復裝置。
背景技術
人們在生活中會產生大量的生活污水，而且生活污水中有多重雜質，有漂浮物，有沉積物，這些污水一般都是直接排入到大自然中，從而不斷惡化著人們的生態環境;所以亟需一種污水處理修復裝置以解決上述問題。
實用新型內容
本實用新型的目的在于針對現有技術的不足，提供一種污水處理修復裝置，該污水處理修復裝置可以很好地解決上述問題。
為達到上述要求，本實用新型采取的技術方案是：提供一種污水處理修復裝置，該污水處理修復裝置包括主腔體、沉淀腔體及太陽能電池板;主腔體的側端面上設置有側腔體，側腔體底部設有側腔體開口，主腔體的頂部設置有進水管，主腔體的側端面上設置有第一滑動電機和第二滑動電機，第一滑動電機上設置有上滑軌，上滑軌上設置有上拉桿，上拉桿的末端設置有凹槽型的上凹板，第二滑動電機底部連接有下滑軌，下滑軌與下拉桿，下拉桿的末端設置有凹槽型的下凹板，下拉桿的下方設置有過濾板，過濾板上設有過濾孔;主腔體的底部設有下凹槽，下凹槽底部通過下導管與沉淀腔體相連通，下導管底部設置有下導管開口，沉淀腔體底部設置有調溫裝置，沉淀腔體內部設置有豎直的隔離板，隔離板與調溫裝置相連接，所述太陽能電池板與控制器相連接，沉淀腔體底部設有出水口，太陽能電池板分別與第一滑動電機、第二滑動電機及調溫裝置電路連接。
該污水處理修復裝置具有的優點如下：
(1)通過設置上凹板、上拉桿、上滑軌及第一滑動電機可以將主腔體中的懸浮物進行收集。
(2)通過設置第二滑動電機、下滑軌、下拉桿及下凹板可以將過濾板濾出的雜物進行收集，并將這些雜物同一收集在側腔體中。
(3)通過設置下導管、下導管開口及下凹槽可以很好地排出水中的沉淀物。
(4)通過設置隔離板、調溫裝置、出水口及沉淀腔體可以對水質進行進一步修復，且可以對沉淀腔體內的溫度進行實時地調節。
(5)通過設置控制器和太陽能電池板可以使該污水處理修復裝置更為節能環保。
