申請日2015.09.09

　　公開(公告)日2016.02.03

　　IPC分類號B01D21/04

　　摘要

　　本實用新型公開了一種用于廢水深度處理的上方下圓斜管機械攪拌澄清池;廢水由進水管進入，由環形配水三角槽布水后進入第一反應室，在第一反應室底部設有刮泥機，在第一反應室與其上方的第二反應室之間的通道上設有攪拌提升裝置;第二反應室的周圍環繞設有導流室，第二反應室通過導流室與分離室連通，分離室下部的泥渣區與上部的清水區之間設有若干平行排列的蜂窩填料斜管，導流室出水經蜂窩填料斜管后，泥渣沉降至泥渣區，清水通過出水管排出。本實用新型的機械攪拌澄清池的結構合理、占地面積小、能夠合壁共建、造價低、運行管理方便、運行費用低、能明顯改善配水均勻性。

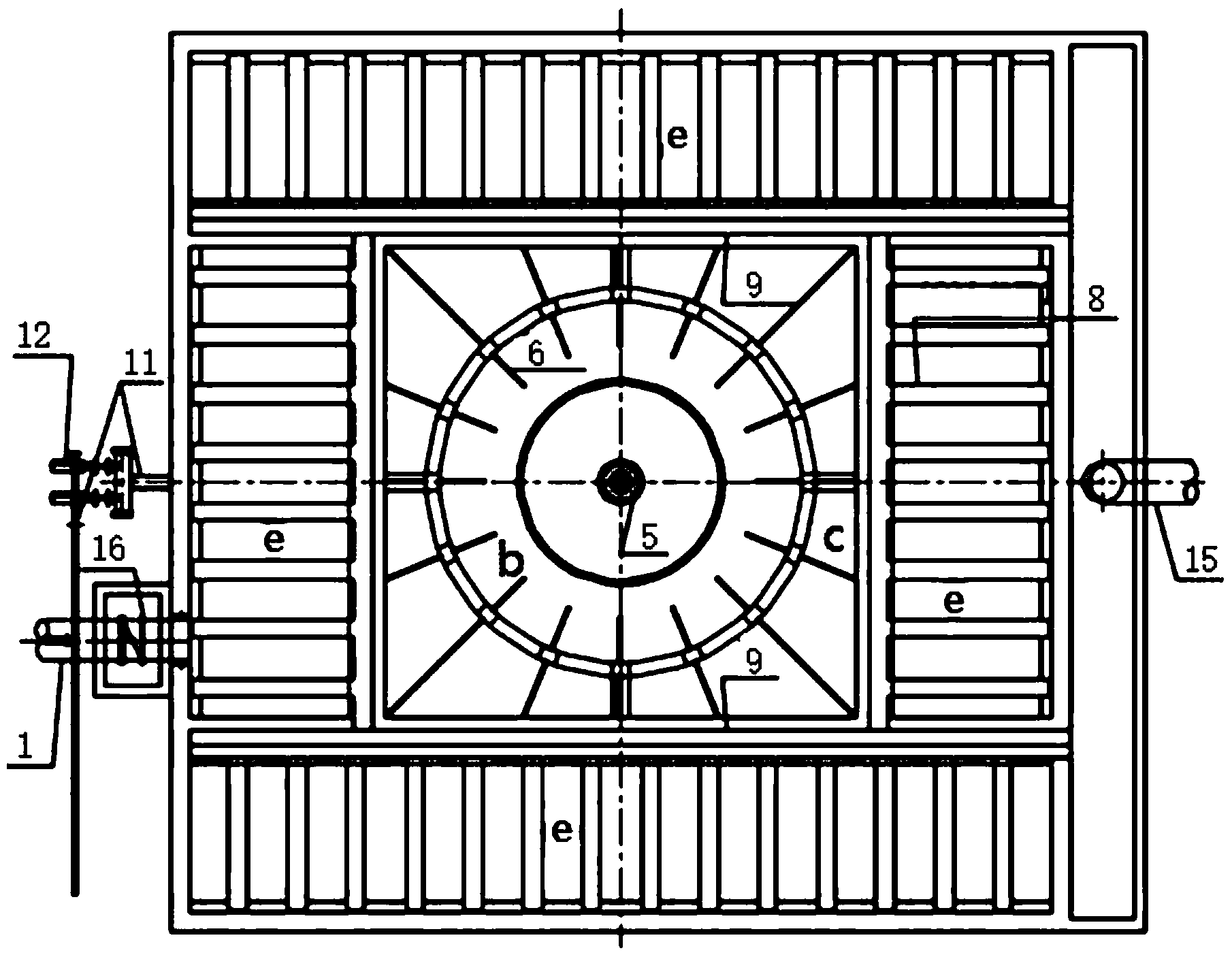

　　摘要附圖



　　權利要求書

　　1.一種機械攪拌澄清池，包括進水管、出水管、第一反應室、第二反應室、導流室、分離室、攪拌提升裝置和刮泥機，其特征在于，還包括環形配水三角槽和蜂窩填料斜管，廢水由進水管進入，由環形配水三角槽進入第一反應室，在第一反應室底部設有刮泥機，在第一反應室與其上方的第二反應室之間的通道上設有攪拌提升裝置;第二反應室的周圍環繞設有導流室，第二反應室通過導流室與分離室連通，分離室下部的泥渣區與上部的清水區之間設有若干平行排列的蜂窩填料斜管，導流室出水經蜂窩填料斜管后，泥渣沉降至泥渣區，清水通過出水管排出。

　　2.根據權利要求1所述的機械攪拌澄清池，其特征在于，所述機械攪拌澄清池的池體總體外形結構為上方下圓。

　　3.根據權利要求1所述的機械攪拌澄清池，其特征在于，所述環形配水三角槽上均布出水縫隙，所述出水縫隙的寬度為95～105mm。

　　4.根據權利要求1所述的機械攪拌澄清池，其特征在于，所述環形配水三角槽上還設置有通氣管。

　　5.根據權利要求1所述的機械攪拌澄清池，其特征在于，第二反應室內設有若干出水孔和若干導流板，第二反應室出水經導流板、出水孔進入導流室，再經由導流室內設置的若干導流板進入分離室的蜂窩填料斜管的上方。

　　6.根據權利要求1所述的機械攪拌澄清池，其特征在于，所述蜂窩填料斜管為可拆卸的設置在分離室內。

　　7.根據權利要求1所述的機械攪拌澄清池，其特征在于，所述機械攪拌澄清池還包括加藥管，所述加藥管與進水管或環形配水三角槽相通。

　　8.根據權利要求1所述的機械攪拌澄清池，其特征在于，所述分離室上方設有若干穿孔集水支槽和集水總槽，所述清水區的清水經穿孔集水支槽匯集到集水總槽，通過出水管排出。

　　9.根據權利要求1所述的機械攪拌澄清池，其特征在于，所述第一反應室與分離室之間的斜壁上靠近第一反應室底部的位置設有回流縫;所述回流縫的高度為60cm。

　　10.根據權利要求1所述的機械攪拌澄清池，其特征在于，所述第一反應室底部為近半圓球型，最低端設有排泥管，沉淀在第一反應室底部的泥渣通過設置在池體外部的污泥泵經排泥管排出。

　　說明書

　　用于廢水深度處理的上方下圓斜管機械攪拌澄清池

　　技術領域

　　本發明涉及水處理技術領域，具體涉及一種用于廢水深度處理的上方下圓斜管機械攪拌澄清池。

　　背景技術

　　隨著城市規模的擴大、人口的增長和人民生活水平的提高，城市污水產生量越來越多，污水成份隨著工業廢水的流入也越來越復雜，且工業廢水的比重也越來越多，這對城市污水的處理也提出了更高要求。污水處理工藝流程中迫切需要加入深度處理單元作為水質達標的最終保證。但與此同時，土地資源變的寸土寸金，用地越來越緊張。這就要求在高效處理污水的同時，能盡可能的減少用地，節省土地資源。此外，對于污水廠而言，如何根據具體情況節省能耗，降低藥劑用量，控制運行成本，使各種消耗實現最小化，是城市污水處理需要努力的方向。

　　污水深度處理方法大致分為3類，生物處理法、化學處理法、膜處理法。在二級出水低濃度條件下，活性污泥很難培養，因此一般在深度處理時宜采用的生物處理法是曝氣生物濾池等生物膜法。但曝氣生物濾池水頭損失較大，容易堵塞，需要定期進行反沖洗，日常運行要求高;其他纖維類掛膜工藝，掛膜需要的時間較長，另常會出現填料包裹、結球等現象，大大影響工藝處理效果。膜分離技術可有效去除廢水中的色度、臭味、各種離子、消毒副產物前體、大分子和微生物等，但是二級出水中仍含有一定的有機污染物，易污染膜，影響膜的性能，并且膜分離技術對低溫適應性較差，難以在高寒的北方地區推廣應用�；瘜W(xué)處理法中混凝技術作為傳統的城市污水處理工藝，應用較廣，可去除污水中呈膠體和微小懸浮狀態中的有機物和無機污染物，通常作為城市污水深度處理技術，能有效去除二沉池出水中的懸浮物和磷酸鹽，二級處理后，在處理水中殘留的懸浮物是粒徑從數毫米到10um的生物絮凝體和未被凝聚的膠體顆粒。這些顆粒幾乎都是有機性的，二級處理水BOD值的50%～80%都來源于這些顆粒。故為了提高二級處理水的穩定性，通過混凝沉淀法去除這些顆粒是非常必要的。

　　傳統的混凝沉淀工藝技術，所需要的表面負荷較低，占地較大，尤其對于大水量的污水廠，基本沉淀類型都是采用輻流式沉淀池，圓形結構，不利于分組合建，占地更加偏大，并且傳統混凝沉淀日常運行成本也比較高，投加藥劑基本是一次反應沉淀排除，藥劑利于效率低。

　　實用新型內容

　　本實用新型的目的是為了克服傳統混凝沉淀技術作為城市生物污水深度處理單元的不足，提供一種結構合理、處理效果好、占地面積小、能夠合壁共建、造價低、運行管理方便、運行費用低、能明顯改善配水均勻性、用于廢水深度處理的上方下圓斜管機械攪拌澄清池。

　　本實用新型的上方下圓斜管機械攪拌澄清池針對傳統混凝沉淀技術存在的問題，主要通過下述技術方案得以解決：

　　本實用新型涉及一種機械攪拌澄清池，包括進水管、出水管、第一反應室、第二反應室、導流室、分離室、攪拌提升裝置和刮泥機，還包括環形配水三角槽和蜂窩填料斜管，廢水由進水管進入，由環形配水三角槽布水后進入第一反應室，在第一反應室底部設有刮泥機，在第一反應室與其上方的第二反應室之間的通道上設有攪拌提升裝置(優選渦輪攪拌機);第二反應室的周圍環繞設有導流室，第二反應室通過導流室與分離室連通，分離室下部的泥渣區與上部的清水區之間設有若干平行排列的蜂窩填料斜管，導流室出水經蜂窩填料斜管后，泥渣沉降至泥渣區，清水通過出水管排出。

　　優選的，所述機械攪拌澄清池的池體總體外形結構為上方下圓。針對不同的污水量，上方下圓的結構便于合壁共建多個處理單元，多個處理單元并聯運行可滿足各種水處理要求;同時合壁共建可節約工程占地，減少工程投資。

　　優選的，所述環形配水三角槽上均布出水縫隙，所述出水縫隙的寬度為95～105mm。水流速度平穩均勻，可確保污水均勻進入第一反應室。

　　優選的，所述環形配水三角槽上還設置有通氣管。用以排出進水中夾帶的空氣。

　　優選的，第二反應室內設有若干出水孔和若干導流板，第二反應室出水經導流板、出水孔進入導流室，再經由導流室內設置的若干導流板進入分離室的蜂窩填料斜管的上方。第二反應室和導流室內設置的導流板，起整流與消能作用。

　　優選的，所述蜂窩填料斜管為可拆卸的設置在分離室內。采用活動斜板，保養及清理方便;沒有一般斜管堵塞的問題。此外，斜管為正六角形蜂窩狀，安裝角度為60度，平行排列。每兩塊平行斜管間相當于一個很淺的沉淀池，增加礬花顆粒(通過加藥管加入的藥劑與污水中的污染物反應生成的礬花顆粒)的接觸面積;礬花顆粒受到水流的干擾減小，在斜管中運行時被粘附到斜管管壁上;而水流向上運行時使許多細小礬花顆粒增加了碰撞次數，很快在斜管上粘附成較大顆粒，當顆粒超過摩擦力時，自動順斜管下移并通過回流縫進入第一反應室，既有利于泥渣與上向流的進水拉開距離，避免了泥渣再次泛起的不利影響，又能改善了泥、水分離條件，能有效提高沉淀效果。從混凝機理來看，泥渣的吸附鏈條也相應增大，使部分大顆粒泥砂在進入第一反應室就快速下沉，且增加了泥渣顆粒的碰撞次數，為澄清池的快速反應、泥渣沉降創造了條件。

　　優選的，所述機械攪拌澄清池還包括加藥管，所述加藥管與進水管或環形配水三角槽相通。

　　優選的，所述分離室上方設有若干穿孔集水支槽和集水總槽，所述清水區的清水經穿孔集水支槽匯集到集水總槽，通過出水管排出。穿孔集水支槽孔口流速均緩慢平穩可保證收水均勻。

　　優選的，所述第一反應室與分離室之間的斜壁上靠近第一反應室底部的位置設有回流縫�；亓骺p高度不夠，易造成回水量不足，泥渣顆粒不能順暢回流到第一反應室，在加裝斜管填料后易造成堵塞，并且減少了礬花在第一反應室的碰撞次數，使混合反應的效率降低。優選回流縫高度為60cm，使高達3～5倍進水量的回流泥渣回流更為順暢、均勻。

　　優選的，所述第一反應室底部為近半圓球型，最低端設有排泥管，沉淀在第一反應室底部的泥渣通過設置在池體外部的污泥泵(與排泥管出口相連)從排泥管排出。

　　與現有技術相比，本實用新型具有如下有益效果：

　　1、配水均勻，整流效果顯著，沉降速度快，運行穩定，表面負荷高，沉淀效率高，出水水質好。

　　2、結構合理、無易損件、經久耐用、減少維修;采用活動斜板，保養及清理方便;沒有一般斜管堵塞的問題。

　　3、與其他類型的沉淀池相比占地省，運行管理方便，安全可靠，投資省，藥劑循環利用率高，投藥量小。

　　4、單個處理單元池體結構為上方下圓，處理水量1100m3/h～1700m3/h。針對不同的污水量，上方下圓的結構便于合壁共建多個處理單元，多個處理單元并聯運行可滿足各種水處理要求。同時合壁共建可節約工程占地，減少工程投資。
