申請日2015.09.09
公開(公告)日2016.02.24
IPC分類號C02F9/14
摘要
本實用新型提供一種污水處理裝置排水系統，包括排水管路，排水管路與曝氣室的排水口相連接，排水管路上設有電磁閥，所述污水處理裝置排水系統還包括過濾器，所述過濾器安裝在曝氣室內排水口處。本實用新型的有益效果是采用成本低的電磁閥代替電動球閥，大幅度降低了成本;在曝氣室排水口處安裝有過濾器，防止電磁閥堵塞;利用曝氣室內曝氣器的氣源對過濾器進行吹掃，不但能夠節約成本，而且還提高了過濾器的通透性，使過濾器不易堵塞，整個污水處理裝置排水系統的排水效果好。

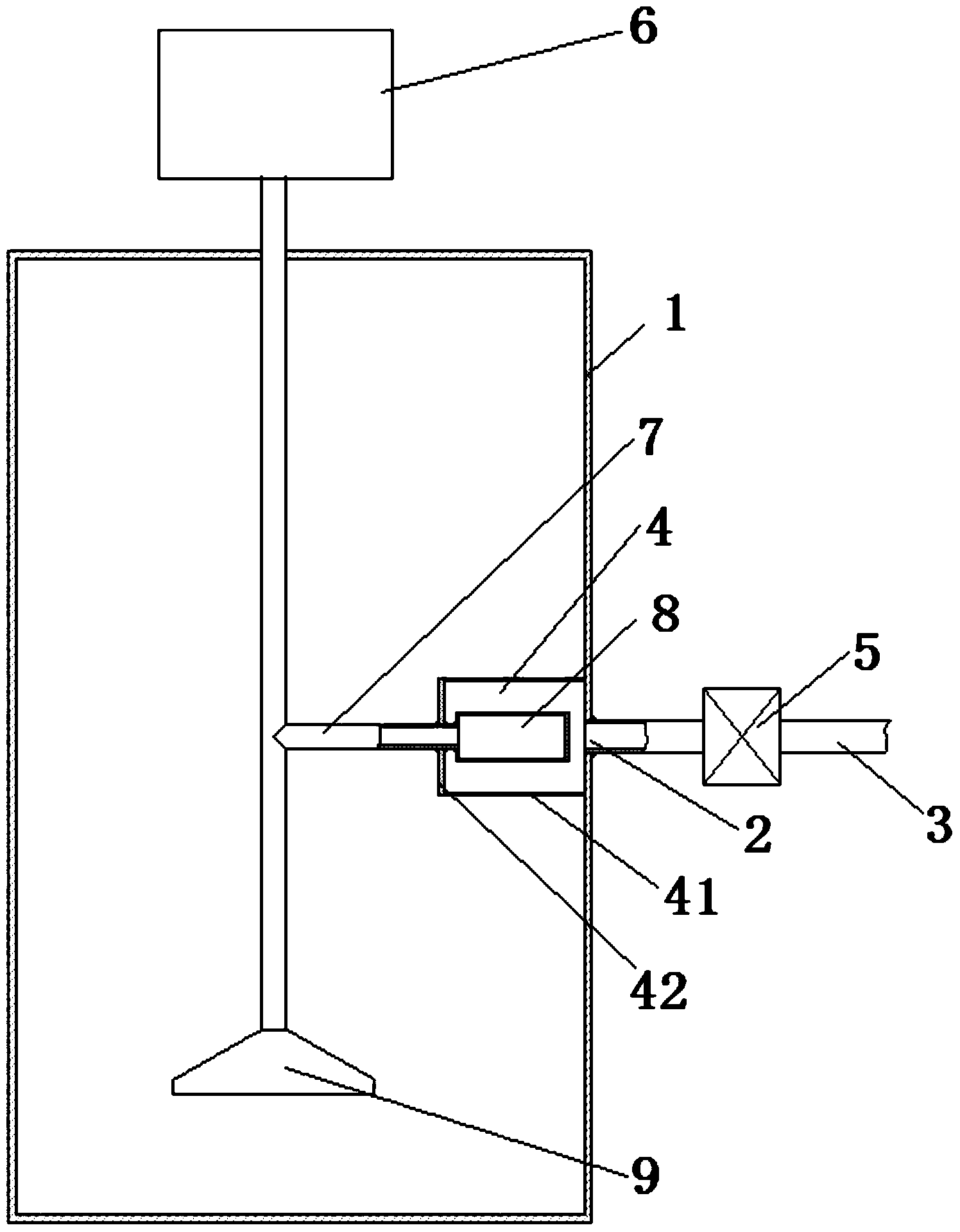

摘要附圖
權利要求書
1.污水處理裝置排水系統，包括排水管路，排水管路與曝氣室的排水口相連接，其特征在于：排水管路上設有電磁閥，所述污水處理裝置排水系統還包括過濾器，所述過濾器安裝在曝氣室內排水口處。
2.根據權利要求1所述的污水處理裝置排水系統，其特征在于：所述過濾器包括過濾網側壁和過濾網端壁，所述過濾網側壁的一端與曝氣室內側壁相連接且圍繞曝氣室側壁上的排水口設置，所述過濾網側壁的另一端與過濾網端壁相連接。
3.根據權利要求2所述的污水處理裝置排水系統，其特征在于：所述過濾網側壁垂直于曝氣室內側壁設置，所述過濾網端壁平行于曝氣室內側壁設置。
4.根據權利要求2或3所述的污水處理裝置排水系統，其特征在于：所述污水處理裝置排水系統還包括氣體發生裝置和進氣管路，所述氣體發生裝置與進氣管路的一端相連，所述過濾網端壁上設有與進氣管路相配合的孔，所述進氣管路的另一端穿過孔設置于過濾器內部。
5.根據權利要求4所述的污水處理裝置排水系統，其特征在于：所述進氣管路的另一端設有吹掃頭，吹掃頭位于過濾器內部，所述吹掃頭的一端與進氣管路相連接，所述吹掃頭的另一端端部密封且與排水口間隔設置，所述吹掃頭側壁上設有排氣孔。
6.根據權利要求5所述的污水處理裝置排水系統，其特征在于：所述排氣孔間隔均均布設置在吹掃頭側壁上。
7.根據權利要求6所述的污水處理裝置排水系統，其特征在于：所述過濾網側壁和吹掃頭側壁分別為圓筒形，過濾網側壁與吹掃頭側壁同軸設置。
8.根據權利要求7所述的污水處理裝置排水系統，其特征在于：所述排水口圓形孔，所述圓形孔的圓心位于過濾網側壁的軸線上。
9.根據權利要求8所述的污水處理裝置排水系統，其特征在于：所述吹掃頭的直徑大于排水口的直徑。
說明書
污水處理裝置排水系統
技術領域
本實用新型屬于污水處理裝置領域，尤其是涉及一種污水處理裝置排水系統。
背景技術
船用生活污水處理裝置(生化法)用于處理船上廁所下水道糞便污水，使之達到國際排放標準，排至舷外。也可用作船上灰水(指船上廚房洗滌水、浴室洗澡水、盥洗水和洗衣機排出水等)的消毒處理。
生化法船用生活污水處理裝置(船用生活污水處理系統)采用序批式活性污泥法處理船舶生活污水。在曝氣室內采用微生物對生活污水(廁所水、洗浴水、廚房污水等) 進行分解，微生物工作時需充氧(設備配有充氧用氣泵)，充氧結束后，微生物在重力作用下開始沉淀，使上部為處理后的類似清水，下部為沉淀的微生物。沉淀后，處理后的水通過箱體中部的出水口排出，經膜過濾、紫外滅菌器殺菌后排出。
在現有的技術中，污水處理裝置的排水系統是全自動運行，因此出水閥門采用的是電控的。箱體內沉淀后的類似清水中含有大量雜質，因此閥門一般采用的是成本較高的電動球閥，以避免污物堵塞閥門，使閥門無法關緊。
發明內容
本實用新型的目的是提供一種成本低、且抗污堵能力強的污水處理裝置排水系統，尤其適合船用污水處理裝置。
本實用新型的技術方案是：
污水處理裝置排水系統，包括排水管路，排水管路與曝氣室的排水口相連接，排水管路上設有電磁閥，所述污水處理裝置排水系統還包括過濾器，所述過濾器安裝在曝氣室內排水口處。
船用污水處理裝置排水系統所排出的水中含有大量由細菌發酵而生成的絮狀雜質，通常采用防堵性能較好、成本高的電動球閥，價格大約為1000元。本實用新型采用價格大約為100元的電磁閥代替電動球閥，大幅度的降低了船用污水處理裝置排水系統的成本。由于電磁閥防堵能力較差，所以本申請污水處理裝置排水系統在排水口處安裝有過濾器，對進入排水管路中的水進行過濾，防止雜質堵塞電磁閥。
過濾器包括過濾網側壁和過濾網端壁，所述過濾網側壁的一端與曝氣室內側壁相連接且圍繞曝氣室側壁上的排水口設置，所述過濾網側壁的另一端與過濾網端壁相連接。
過濾網側壁和過濾網端壁圍繞成一個腔室，增大了過濾面積，提高了排水速度。
所述過濾網側壁垂直于曝氣室內側壁設置，所述過濾網端壁平行于曝氣室內側壁設置。
所述污水處理裝置排水系統還包括氣體發生裝置和進氣管路，所述氣體發生裝置與進氣管路的一端相連，所述過濾網端壁上設有與進氣管路相配合的孔，所述進氣管路的另一端穿過孔設置于過濾器內部。
水中含有大量絮狀雜質，容易粘附在過濾網上，導致過濾網堵塞，排水速度降低，或直接排不出水來。船用污水處理裝置曝氣室內部需要設有曝氣器，曝氣器連接有氣體發生裝置，所以可以將氣體發生裝置所產生的氣體通過氣體管路分流一部分到過濾器內部，對過濾器的側壁和端壁進行反沖洗，將過濾器上粘附的雜質吹掃進入水中，保持過濾器的通透性。
所述進氣管路的另一端設有吹掃頭，吹掃頭位于過濾器內部，所述吹掃頭的一端與進氣管路相連接，所述吹掃頭的另一端端部密封且與排水口間隔設置，所述吹掃頭側壁上設有排氣孔。
為了防止氣體通過排水口直接進入排水管路中，本申請污水處理裝置排水系統在進氣管路的端部設有吹掃頭，吹掃頭端部密封可以使氣體改變流動方向，從排氣口排出，提高吹掃效果。
所述排氣孔間隔均均布設置在吹掃頭側壁上。
所述過濾網側壁和吹掃頭側壁分別為圓筒形，過濾網側壁與吹掃頭側壁同軸設置。
過濾網側壁與吹掃頭側壁同軸設置，過濾網側壁與吹掃頭側壁之間的距離相等，過濾網側壁各處受到的氣體吹掃壓力相同，可以使氣體對過濾網進行均勻的吹掃。防止過濾網局部堵塞，影響排水速率。
所述排水口圓形孔，所述圓形孔的圓心位于過濾網側壁的軸線上。
所述吹掃頭的直徑大于排水口的直徑。
吹掃頭的直徑大于排水口的直徑可以防止氣體從排水口直接泄露，進一步的提高吹掃效果。
本實用新型具有的優點和積極效果是：由于采用上述技術方案，大幅度降低了污水處理裝置排水系統的成本，電磁閥成本僅為電動球閥的十分之一，且利用曝氣室內曝氣器的氣源對過濾器進行吹掃，不但能夠節約成本，而且還使過濾器不易堵塞，排水效果好。
