申請日2015.09.09

　　公開(公告)日2016.03.02

　　IPC分類號C02F1/52; C02F1/66; C02F103/14

　　摘要

　　本實用新型公開了一種珠光顏料廢水處理系統，包括依次相連接的混合廢水池、廢水處理釜、沉降釜及污泥處理裝置，所述混合廢水池與廢水處理釜之間連接有壓力泵，所述廢水處理釜底部連接有絮凝劑自動添加裝置，所述廢水處理釜包括釜體、設置在釜體上部的堿液罐和酸度計，所述堿液罐通過電磁閥與釜體相連接，所述酸度計一端伸入釜體內部，另外一端與電磁閥呈電性連接。通過上述方式，本實用新型一種珠光顏料廢水處理系統，處理廢水量大、自動化程度高、設備制造簡單、制造及處理成本低廉，完全滿足費水處理要求，符合國家對于污水排放的要求。

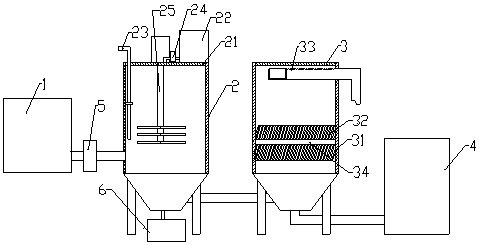

　　摘要附圖



　　權利要求書

　　1.一種珠光顏料廢水處理系統，其特征在于，包括依次相連接的混合廢水池、廢水處理釜、沉降釜及污泥處理裝置，所述混合廢水池與廢水處理釜之間連接有壓力泵，所述廢水處理釜底部連接有絮凝劑自動添加裝置，所述廢水處理釜包括釜體、設置在釜體上部的堿液罐和酸度計，所述堿液罐通過電磁閥與釜體相連接，所述酸度計一端伸入釜體內部，另外一端與電磁閥呈電性連接。

　　2.根據權利要求1所述的珠光顏料廢水處理系統，其特征在于，所述廢水處理釜內部還設有攪拌裝置。

　　3.根據權利要求1所述的珠光顏料廢水處理系統，其特征在于，所述沉降釜包括沉降罐、蜂窩斜管、排水槽及安裝板，所述安裝板設置在沉降罐底部內側，所述蜂窩斜管設置有多個并且沿安裝板平面進行均布，所述排水槽設置在沉降罐上部內側。

　　4.根據權利要求3所述的珠光顏料廢水處理系統，其特征在于，蜂窩斜管與安裝板平面成60°設置。

　　5.根據權利要求3所述的珠光顏料廢水處理系統，其特征在于，所述排水槽為凹型槽，并且凹型槽上端面成鋸齒形狀。

　　6.根據權利要求1所述的珠光顏料廢水處理系統，其特征在于，所述絮凝劑添加自動添加裝置包括依次相連接的儲存罐、真空泵、流量控制閥及流量計。

　　7.根據權利要求6所述的珠光顏料廢水處理系統，其特征在于，所述流量計由塑料管制成，并且塑料管上設有計量刻度。

　　說明書

　　珠光顏料廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理，特別是涉及一種珠光顏料廢水處理系統。

　　背景技術

　　珠光顏料，(又稱珠光材料)。是作為提高產品附加價值的高亮度材料，在印刷行業使用效果較好，其能夠提高產品色澤的鮮艷程度，也可以改變色彩呈色效果，是用于包裝印刷、彩色印刷的新型材料。

　　珠光顏料在生產過程中，會產生大量的廢氣及廢水。而珠光顏料排放的廢水內含有大量化學雜質，并且其酸度低，無法達到國家規定的廢水排放要求。

　　實用新型內容

　　本實用新型主要解決的技術問題是提供本實用新型提供一種珠光顏料廢水處理系統，處理廢水量大、自動化程度高、設備制造簡單、制造及處理成本低廉，完全滿足費水處理要求，符合國家對于污水排放的要求。

　　為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種珠光顏料廢水處理系統，包括依次相連接的混合廢水池、廢水處理釜、沉降釜及污泥處理裝置，所述混合廢水池與廢水處理釜之間連接有壓力泵，所述廢水處理釜底部連接有絮凝劑自動添加裝置，所述廢水處理釜包括釜體、設置在釜體上部的堿液罐和酸度計，所述堿液罐通過電磁閥與釜體相連接，所述酸度計一端伸入釜體內部，另外一端與電磁閥呈電性連接。

　　在本實用新型一個較佳實例中，所述廢水處理釜內部還設有攪拌裝置。

　　在本實用新型一個較佳實例中，所述沉降釜包括沉降罐、蜂窩斜管、排水槽及安裝板，所述安裝板設置在沉降罐底部內側，所述蜂窩斜管設置有多個并且沿安裝板平面進行均布，所述排水槽設置在沉降罐上部內側。

　　在本實用新型一個較佳實例中，蜂窩斜管與安裝板平面成60°設置。

　　在本實用新型一個較佳實例中，所述排水槽為凹型槽，并且凹型槽上端面成鋸齒形狀。

　　在本實用新型一個較佳實例中，所述絮凝劑添加自動添加裝置包括依次相連接的儲存罐、真空泵、流量控制閥及流量計。

　　在本實用新型一個較佳實例中，所述流量計由塑料管制成，并且塑料管上設有計量刻度。

　　本實用新型的有益效果是：本實用新型指出的一種珠光顏料廢水處理系統，處理廢水量大、自動化程度高、設備制造簡單、制造及處理成本低廉，完全滿足費水處理要求，符合國家對于污水排放的要求。
