申請日2015.09.09

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14

　　摘要

　　膜生物法處理廢水裝置，包括沉砂池、流量調節池、膜生物反應器、消毒器、儲水池、鼓風機，其特征是所述的流量調節池的進水口與沉砂池的出水口連接，流量調節池的出水口與膜生物反應器的進水口連接，所述的膜生物反應器的出水口通過消毒器與儲水池連接，所述的鼓風機的出氣口分別連接到沉砂池、流量調節池、膜生物反應器的下端，所述的流量調節池設置有至少兩個水泵，本實用新型的有益效果是具有結構簡單，控制方便的有點，而且先對污水和廢水采用格柵過濾，再進一步沉淀，在廢水和污水進去膜生物反應器以前去除了相應的雜質，使得膜生物反應器的使用壽命延長，而且使得出水水質更好。

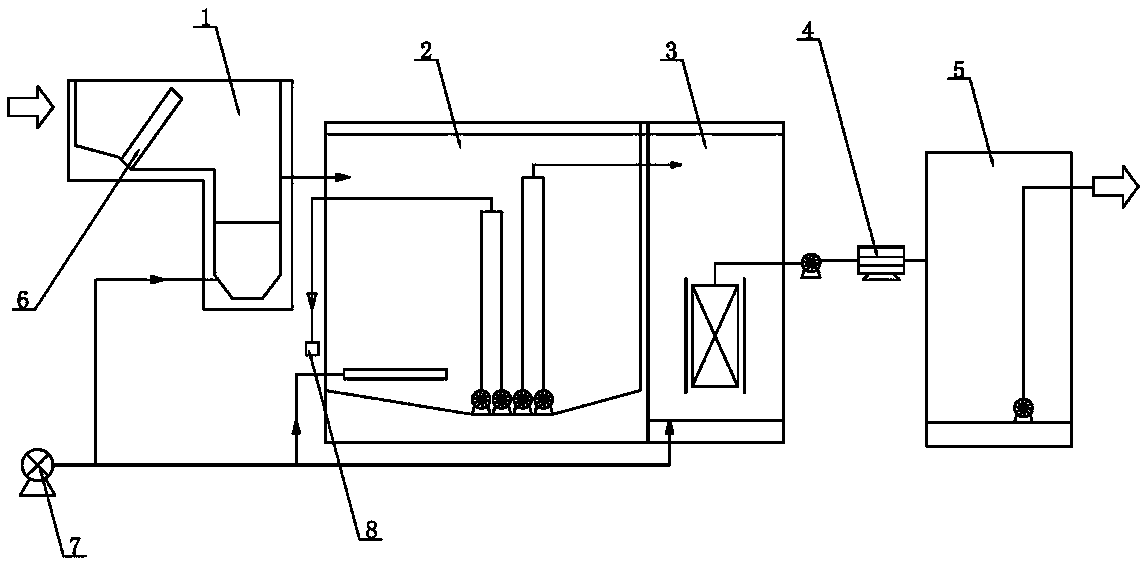

　　摘要附圖



　　權利要求書

　　1.膜生物法處理廢水裝置，包括沉砂池(1)、流量調節池(2)、膜生物反應器(3)、消毒器(4)、儲水池(5)、鼓風機(7)，其特征是所述的流量調節池(2)的進水口與沉砂池(1)的出水口連接，流量調節池(2)的出水口與膜生物反應器(3)的進水口連接，所述的膜生物反應器(3)的出水口通過消毒器(4)與儲水池(5)連接，所述的鼓風機(7)的出氣口分別連接到沉砂池(1)、流量調節池(2)、膜生物反應器(3)的下端，所述的流量調節池(2)設置有至少兩個水泵，其中一個水泵連接到流量調節池(2)外側的溢流排出口(8)上，另一個水泵的出水口連接到膜生物反應器(3)的進水口。

　　2.根據權利要求1所述的膜生物法處理廢水裝置，其特征在于所述的沉沙池(1)的進水口處設置有用于阻擋雜物的格柵(6)，沉沙池(1)的下端還開設有排放污泥的出口。

　　3.根據權利要求1所述的膜生物法處理廢水裝置，其特征在于所述的膜生物反應器(3)與消毒器(4)之間設置有用于抽水的水泵。

　　4.根據權利要求1所述的膜生物法處理廢水裝置，其特征在于所述的儲水池(5)內設置有用于向外抽水的水泵。

　　說明書

　　膜生物法處理廢水裝置

　　技術領域

　　本實用新型涉及廢水處理裝置技術領域，更具體地說是一種膜生物法處理廢水裝置。

　　背景技術

　　膜生物法處理廢水技術在我國污水處理行業中的應用非常廣泛，主要用于城市污水和工業污水領域，在水環境標準日益嚴格的今天，膜生物廢水處理技術已顯示出其巨大的發展?jié)摿Γ瑢⑹切率兰o(jì)替代傳統廢水處理技術的有力競爭者。但是，現有的膜生物廢水處理技術在應用過程中，主要問題是污水處理設備結構繁復、控制難度大，而且前期對污水或者廢水的處理不夠徹底，使得雜質進入膜生物反應器中，使得其使用壽命降低。

　　發明內容

　　為解決上述問題，本實用新型設計了一種結構簡單，控制容易，而且前期對雜質過濾徹底，不會影響膜生物反應器使用壽命的膜生物法處理廢水裝置，其技術方案為：所述的膜生物法處理廢水裝置，包括沉砂池、流量調節池、膜生物反應器、消毒器、儲水池、鼓風機，其特征是所述的流量調節池的進水口與沉砂池的出水口連接，流量調節池的出水口與膜生物反應器的進水口連接，所述的膜生物反應器的出水口通過消毒器與儲水池連接，所述的鼓風機的出氣口分別連接到沉砂池、流量調節池、膜生物反應器的下端，所述的流量調節池設置有至少兩個水泵，其中一個水泵連接到流量調節池外側的溢流排出口上，另一個水泵的出水口連接到膜生物反應器的進水口，用于給膜生物反應器供水。

　　本實用新型所述的沉沙池的進水口處設置有用于阻擋雜物的格柵，沉沙池的下端還開設有排放污泥的出口。

　　本實用新型所述的膜生物反應器與消毒器之間設置有用于抽水的水泵。

　　本實用新型所述的儲水池內設置有用于向外抽水的水泵。

　　本實用新型的有益效果是膜生物法處理廢水裝置，具有結構簡單，控制方便的有點，而且先對污水和廢水采用格柵過濾，再進一步沉淀，在廢水和污水進去膜生物反應器以前去除了相應的雜質，使得膜生物反應器的使用壽命延長，而且使得出水水質更好。
