申請日2015.07.31

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種鍋爐補給水處理系統，包括依次經管路與原水連接的Y型過濾器、多介質過濾器、全自動軟水器、原水箱、除鹽裝置、脫氣塔、中間水箱、中間水泵、陰陽樹脂混床、純水箱和純水泵，所述的除鹽裝置包括兩組相并聯設置的處理支路，每個處理支路上分別依次設置有原水泵、精密過濾器、高壓泵和RO裝置，所述的原水泵的進水口分別與原水箱連接，所述的RO裝置的產水側并接入脫氣塔，所述的純水泵的出水口接入鍋爐補給點。本實用新型采用兩套相同出水量的反滲透裝置并聯使用，有效滿足了出水量比較大的需求，能穩定保證出水量在70m3/h，而且減少了各單個設備的負擔。

　　權利要求書

　　1.一種鍋爐補給水處理系統，其特征在于，包括依次經管路與原水連接的 Y型過濾器、多介質過濾器、全自動軟水器、原水箱、除鹽裝置、脫氣塔、中間水箱、中間水泵、陰陽樹脂混床、純水箱和純水泵，所述的除鹽裝置包括兩組相并聯設置的處理支路，每個處理支路上分別依次設置有原水泵、精密過濾器、高壓泵和RO裝置，所述的原水泵的進水口分別與原水箱連接，所述的RO裝置的產水側并接入脫氣塔，所述的純水泵的出水口接入鍋爐補給點。

　　2.如權利要求1所述的鍋爐補給水處理系統，其特征在于，所述的脫氣塔居中地設置在中間水箱上部，所述的脫氣塔包括與所述的中間水箱固定連接的其其內分布有填料的塔體，設置在塔體上方一側且與RO裝置產水連通的液體入口、設置在塔體底部直接與中間水箱連通的液體出口，設置于塔體的下部一側并與風機連通的氣體入口和設置于塔體的頂部的氣體出口。

　　3.如權利要求2所述的鍋爐補給水處理系統，其特征在于，所述的填料為多面空心球。

　　4.如權利要求1所述的鍋爐補給水處理系統，其特征在于，所述的多介質過濾器為石英砂過濾器。

　　5.如權利要求1所述的鍋爐補給水處理系統，其特征在于，陰陽樹脂混床為并聯設置的兩個。

　　6.如權利要求1所述的鍋爐補給水處理系統，其特征在于，所述的精密過濾器的過濾精度為5μm。

　　7.如權利要求1所述的鍋爐補給水處理系統，其特征在于，所述的Y型過濾器前設置有變頻恒壓水泵。

　　說明書

　　鍋爐補給水處理系統

　　技術領域

　　本實用新型涉及水處理技術領域，特別是涉及一種鍋爐補給水處理系統。

　　背景技術

　　水的品質是影響熱力設備安全、經濟運行的重要因素。天然水中含有許多雜質。若把這些水不經凈化處理就引入熱力設備，將會由于汽水品質不良引起各種危害，主要是熱力設備的結構、腐蝕和積鹽。

　　同時，鍋爐補給用水量大，現有的水處理系統不能同時滿足補給水的品質和量的需求。

　　實用新型內容

　　本實用新型的目的是針對現有技術中存在的技術缺陷，而提供一種鍋爐補給水處理系統。

　　為實現本實用新型的目的所采用的技術方案是：

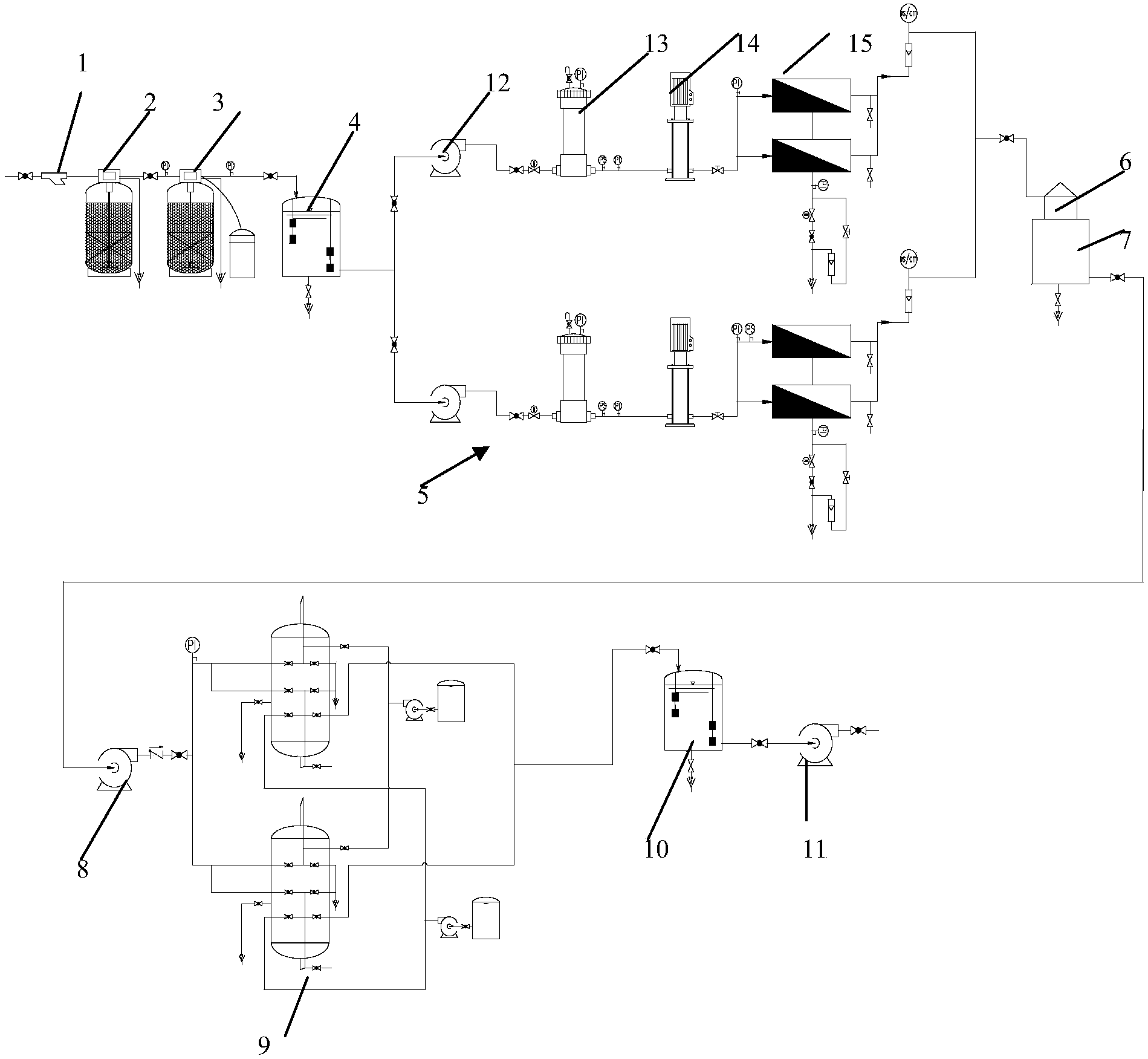

　　一種鍋爐補給水處理系統，包括依次經管路與原水連接的Y型過濾器、多介質過濾器、全自動軟水器、原水箱、除鹽裝置、脫氣塔、中間水箱、中間水泵、陰陽樹脂混床、純水箱和純水泵，所述的除鹽裝置包括兩組相并聯設置的處理支路，每個處理支路上分別依次設置有原水泵、精密過濾器、高壓泵和RO 裝置，所述的原水泵的進水口分別與原水箱連接，所述的RO裝置的產水側并接入脫氣塔，所述的純水泵的出水口接入鍋爐補給點。

　　所述的脫氣塔居中地設置在中間水箱上部，所述的脫氣塔包括與所述的中間水箱固定連接的其其內分布有填料的塔體，設置在塔體上方一側且與RO裝置產水連通的液體入口、設置在塔體底部直接與中間水箱連通的液體出口，設置于塔體的下部一側并與風機連通的氣體入口和設置于塔體的頂部的氣體出口。

　　所述的填料為多面空心球。

　　所述的多介質過濾器為石英砂過濾器。

　　陰陽樹脂混床為并聯設置的兩個。

　　所述的精密過濾器的過濾精度為5μm。

　　所述的Y型過濾器前設置有變頻恒壓水泵。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型采用兩套相同出水量的反滲透裝置并聯使用，有效滿足了出水量比較大的需求，能穩定保證出水量在70m3/h，而且減少了各單個設備的負擔，提高設備流通能力，同時，將反滲透和陰陽樹脂混床相結合，在常規的反滲透工藝中后加入了脫氣塔，反滲透和脫氣塔能有效保證陰陽樹脂混床的進水質量，確保陰陽樹脂混床的出水有很高的純度，有效保證出水水質達到GB1576-2008 《工業鍋爐水質》的要求標準。
