申請日2015.09.09
公開(公告)日2016.06.22
IPC分類號E03F5/04
摘要
本實用新型涉及一種用于將水由行人能經過的地面導出到廢水管道中的地漏，所述地漏具有：流入漏斗，所述流入漏斗具有下側的管接頭和用于管接頭的容納管，管接頭能從上面插入容納管中，以便從地面引導水通過容納管，并且管接頭能夠插入所述容納管中，該管接頭還能夠繞豎直軸線旋轉180°后完全一樣地插入所述容納管中，豎直軸線相對于流入漏斗的在所述管接頭上方的上部這樣偏心地設置，使得在管接頭相對于容納管旋轉180°之后，流入漏斗在水平的橫向方向上的位置發生改變。

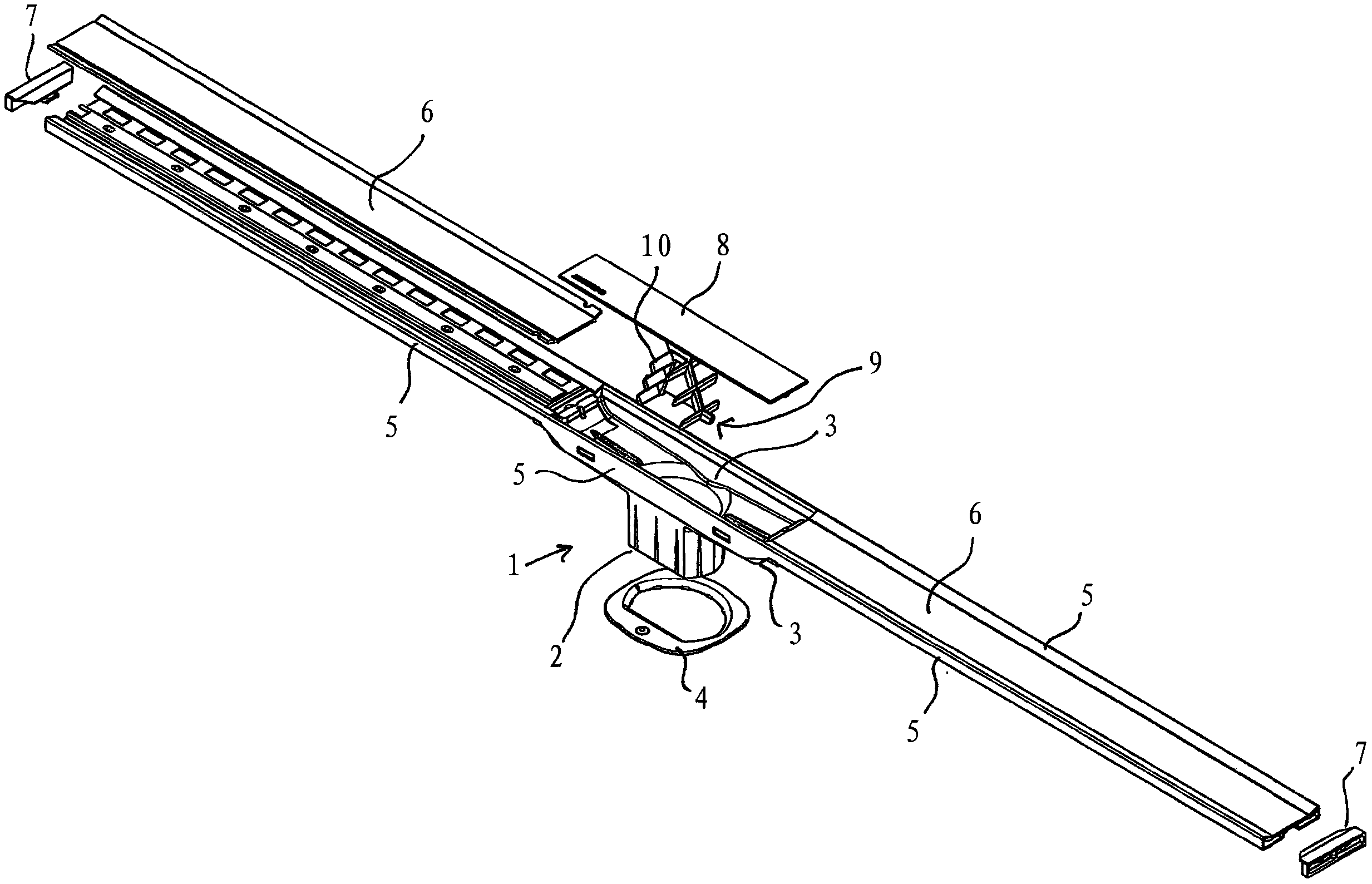

摘要附圖
權利要求書
1.用于將水由行人能經過的地面導出到廢水管道中的地漏，所述地漏具有：流入漏斗，所述流入漏斗具有下側的管接頭(2)和用于管接頭(2)的容納管(11)，其中，管接頭(2)能從上面插入容納管(11)中，以便從地面引導水通過容納管(11)，并且管接頭(2)能夠插入所述容納管(11)中，并且該管接頭(2)還能夠繞豎直軸線旋轉180°后完全一樣地插入所述容納管(11)中，其特征在于，所述豎直軸線相對于流入漏斗的在所述管接頭(2)上方的上部(3)這樣偏心地設置，使得在所述管接頭(2)相對于容納管(11)旋轉180°之后，所述流入漏斗在水平的橫向方向上的位置發生改變。
2.根據權利要求1所述的地漏，其中，管接頭(2)在容納管(11)中能旋轉任意的角度。
3.根據權利要求1或2所述的地漏，其中，管接頭(2)在一個已準備就緒的插入位置中插入所述容納管(11)中，在管接頭(2)和容納管(11)之間形成沿至少一個水平的橫向方向的間隙。
4.根據權利要求3所述的地漏，其中，在兩個相互垂直的水平方向上均形成所述間隙。
5.根據權利要求3所述的地漏，其中，設有固定環(4)，所述固定環能套插到管接頭(2)上，所述固定環限制管接頭(2)在容納管(11)中所插入的尺寸，并且該固定環密封了所述間隙占據的空間。
6.根據權利要求1或2所述的地漏，其中，管接頭(2)在水平的剖切面中具有這樣的外橫截面輪廓，所述外橫截面輪廓具有彎曲的彎曲部段和平坦部段，其中流入漏斗的上部(3)沿垂直于平坦部段的水平方向突出于所述平坦部段，所突出的距離最高達到管接頭(2)在該方向上的直徑的20%。
7.根據權利要求1或2所述的地漏，其中，容納管(11)在上部區域中水平向外延伸出凸緣(12)，在凸緣(12)上安裝柔性的密封墊(13)。
8.根據權利要求1或2所述的地漏，該地漏具有蓋板(8)，用于在上方遮擋流入漏斗的與管接頭(2)連通的流入口，使該流入口從上方觀察不可見，所述蓋板能夠以兩個繞豎直軸線相對旋轉180°的定向安裝。
9.根據權利要求1或2所述的地漏，該地漏具有蓋板(8)，用于在上方遮擋流入漏斗的與管接頭(2)連通的流入口，使該流入口從上方觀察不可見，在所述蓋板上安裝在蓋板的安裝狀態下從蓋板(8)向下延伸穿過流入口的篦嵌件(9)，所述篦嵌件用于從水中濾出污物，并且具有至少部分水平延伸的篦齒(10)。
10.根據權利要求9所述的地漏，其中，篦齒(10)分別在單側終結，從而能夠經由所述單側的端部從篦齒上刮除毛發。
11.根據權利要求9所述的地漏，其中，篦齒(10)設置在多個彼此疊置的水平平面內。
12.根據權利要求9所述的地漏，其中，篦齒(10)分別關于一個豎直剖切面具有橫截面輪廓，所述橫截面輪廓在豎直方向的高度是在水平方向的寬度的至少兩倍。
13.根據權利要求11所述的地漏，其中，篦齒(10)分別關于一個豎直剖切面具有橫截面輪廓，所述橫截面輪廓在豎直方向的高度是在水平方向的寬度的至少兩倍，在各所述水平平面內的篦齒(10)相互錯開。
14.根據權利要求1或2所述的地漏，其中，流入漏斗能插入容納管(11)不同的深度，實現豎直調整。
15.根據權利要求1或2所述的地漏，其中，所述地漏設計成淋浴槽式排水裝置，其中淋浴排水槽(5-8)水平縱向延伸出流入漏斗之外，并具有向上敞開的溝槽型材(5)，并且通過縮短該溝槽型材(5)而進行裝配。
16.根據權利要求6所述的地漏，其中，所述彎曲部段至少部分為圓形輪廓。
17.根據權利要求9所述的地漏，其中，所述污物是毛發。
18.根據權利要求5所述的地漏，其中，流入漏斗通過所述固定環(4)能確定豎直的調整位置。
說明書
用于將水由行人能經過的地面導出到廢水管道中的地漏
技術領域
本實用新型涉及一種用于從能行經的地面將水導出到廢水管道中的地漏，例如用于淋浴設備的地漏。
背景技術
通常，在淋浴時出現的水由排出裝置收集并緊接著相對于正在淋浴的人所站立的地面被繼續向下引導。排出裝置在下面稱為地漏。所述排出裝置在此處不是必須得被強制性安裝在淋浴的人所站立的地面區域中，而是例如也可以安裝在地面區域側面，與該地面區域相鄰接地內置到墻壁中，有時也稱為墻上排水裝置。當水在墻上排水裝置中向下而不是側向?qū)С鰰r(shí)，這種墻上排水裝置于是也可以看作是地漏。當然，優選的是墻壁之外的地漏，包括墻壁附近的地漏。
此外，這里討論以下意義上的地漏，即，從能行經的地面上導出水，就是說例如不是從盥洗池或洗滌池中導出水。淋浴池或淋浴踏板被視為能行經的地面;浴缸的下部不是能行經的地面。
地漏早已已知和廣泛應用。這些地漏在一定程度上是呈“點狀”起作用的地漏，這種地漏掌控有限伸展的水平區域，其中地面周圍通常設有將水引向地漏的斜面。常見的還有所謂的槽式排水裝置，這種槽式排水裝置沿一個水平方向比沿與該水平方向垂直的方向延伸得更遠，并且通過溝槽收集水。對于這種槽式排水裝置存在這樣的變型方案，所述變型方案具有通常視覺上被遮蓋的并且沿槽式排水裝置的基本上整個縱向延伸分布的用于收集水的水池。最近還已知這樣的變型方案，其中，溝槽向上敞開并在其縱向延伸的大部分上僅由從上面觀察略呈凹形的溝槽體組成，所述溝槽體用于收集水，并將水引導到真正的排水裝置。這里“真正的”排水裝置在溝槽的縱向延伸方向上明顯比溝槽短。本實用新型的實施例就屬于這個類型。
在任何情況下，地漏都應該根據確定的結構上的邊界條件定位、固定和密封。與可能的地面斜坡的匹配、與排水裝置可能應平齊地鄰接的豎直墻壁的匹配、與地磚圖案的匹配、與地面建造高度(即例如無縫地面和地面覆層的建造高度)的匹配、以及與周圍的密封裝置的匹配，算在所述邊界條件內。
實用新型內容
本實用新型的目的是，給出一種地漏，所述地漏在安裝的靈活性方面有所改進。
具體而言，本實用新型提供一種用于將水由行人能經過的地面導出到廢水管道中的地漏，所述地漏具有：流入漏斗，所述流入漏斗具有下側的管接頭和用于管接頭的容納管，其中，管接頭能從上面插入容納管中，以便從地面引導水通過容納管，并且管接頭能夠插入所述容納管中，并且該管接頭還能夠繞豎直軸線旋轉180°后完全一樣地插入所述容納管中，所述豎直軸線相對于流入漏斗的在所述管接頭上方的上部這樣偏心地設置，使得在所述管接頭相對于容納管旋轉180°之后，所述流入漏斗在水平的橫向方向上的位置發生改變。
優選地，管接頭在容納管中能旋轉任意的角度。
優選地，管接頭在一個已準備就緒的插入位置中插入所述容納管中，在管接頭和容納管之間形成沿至少一個水平的橫向方向的間隙。
更優選地，在兩個相互垂直的水平方向上均形成所述間隙。
更優選地，設有固定環，所述固定環能套插到管接頭上，所述固定環限制管接頭在容納管中所插入的尺寸，并且該固定環密封了所述間隙占據的空間。
優選地，管接頭在水平的剖切面中具有這樣的外橫截面輪廓，所述外橫截面輪廓具有彎曲的彎曲部段和平坦部段，其中流入漏斗的上部沿垂直于平坦部段的水平方向突出于所述平坦部段，所突出的距離最高達到管接頭在該方向上的直徑的20%。
優選地，容納管在上部區域中水平向外延伸出凸緣，在凸緣上安裝柔性的密封墊。
優選地，該地漏具有蓋板，用于在上方遮擋流入漏斗的與管接頭連通的流入口，使該流入口從上方觀察不可見，所述蓋板能夠以兩個繞豎直軸線相對旋轉180°的定向安裝。
優選地，地漏具有蓋板，用于在上方遮擋流入漏斗的與管接頭連通的流入口，使該流入口從上方觀察不可見，在所述蓋板上安裝在蓋板的安裝狀態下從蓋板向下延伸穿過流入口的篦嵌件，所述篦嵌件用于從水中濾出污物，并且具有至少部分水平延伸的篦齒。
更優選地，篦齒分別在單側終結，從而能夠經由所述單側的端部從篦齒上刮除毛發。
更優選地，篦齒設置在多個彼此疊置的水平平面內。
更優選地，篦齒分別關于一個豎直剖切面具有橫截面輪廓，所述橫截面輪廓在豎直方向的高度是在水平方向的寬度的至少兩倍。
更優選地，篦齒分別關于一個豎直剖切面具有橫截面輪廓，所述橫截面輪廓在豎直方向的高度是在水平方向的寬度的至少兩倍，在各所述水平平面內的篦齒相互錯開。
優選地，流入漏斗能插入容納管不同的深度，實現豎直調整。
優選地，所述地漏設計成淋浴槽式排水裝置，其中淋浴排水槽水平縱向延伸出流入漏斗之外，并具有向上敞開的溝槽型材，并且通過縮短該溝槽型材而進行裝配。
更優選地，所述彎曲部段至少部分為圓形輪廓。
可選地，所述污物是毛發。
可選地，流入漏斗通過所述固定環能確定豎直的調整位置。
所述目的通過一種用于將水由能行經的地面導出到廢水管道中的地漏來實現，所述地漏具有：
流入漏斗，所述流入漏斗具有下側的管接頭和用于管接頭的容納管，其中，管接頭能從上面插入容納管中，以便從地面引導水通過容納管，并且管接頭能夠以至少兩個繞豎直軸線相對旋轉180°的定向插入容納管中，其特征在于，所述豎直軸線相對于流入漏斗的在所述管接頭上方的上部這樣偏心地設置，使得能通過相對于容納管旋轉180°改變流入漏斗在水平的橫向方向上的位置。
優選的實施形式在在下面詳細說明。在當前有效的本申請保護范圍內，各個特征按其他方式組合也是本實用新型的主要內容;這也適用于實施例。
這里所稱的流入漏斗在現有技術中有時也稱為排水杯并在其下側上具有管接頭，所述管接頭應導出匯集在流入漏斗上部中的水。所述上部因此相對于管接頭在橫截面中的至少一個水平方向上擴展。所述流入漏斗可以是槽式排水裝置的所述細長的水池或者是槽式排水裝置的中央?yún)^(qū)域，通過向上敞開的溝槽結構向所述中央?yún)^(qū)域輸送水。在本實用新型中討論流入漏斗，因?yàn)樗隽魅肼┒窂臄U(kuò)展的上部朝管接頭漏斗式地變細，并且此外能夠以管接頭向下插入地漏的其他部分。
這里應簡短地指出，方位說明如“上”、“下”、“豎直”、“水平”等當然是針對符合規定的安裝位置而言，但本申請的主題不僅限于安裝完成的地漏。相反，應一般性地描述這種地漏的各元件的協同作用關系，其中方位說明只是用于說明，不是實質性地限制相應的元件只在所述位置中受到保護。
管接頭插入其中的地漏部件這里稱為容納管，并用于將水輸送給廢水管道。所述容納管例如可以是虹吸管，所述虹吸管一方面按常見的方式確保封閉氣味，而另一方面首先圍繞豎直的容納方向偏轉一個直角，然后到達水平延續的廢水管的接頭上。在現有技術中公開了流入漏斗的管接頭和所述容納管之間的插接連接，這里僅由于兩個部件通常圓柱形的幾何形狀就已經實現了繞豎直軸線的可旋轉性。
在這種情況下，這種可旋轉性以特殊的方式被利用。但首先要確定，這種可旋轉性原則上只需要以雙級的形式存在，這里更高的級數或完整(任意)的可旋轉性并不會造成干擾，而是優選的。由于現在流入漏斗的上部關于這種可旋轉性的豎直軸線相對于管接頭偏心地設置，180°的旋轉導致沿水平方向的橫向偏移，就是說偏移偏心度的兩倍尺寸。
可旋轉性通常不是必須要使管接頭可以在容納管中旋轉。只要管接頭也能夠在旋轉180°的位置中插入就夠了。
由于流入漏斗通常確定地漏的以及地面覆層上的接口或類似部件的表面可見部分的位置，因此在至少一個方向上存在可調節性。優選偏心度的數量級在2mm至20mm的范圍內(相應地在旋轉時具有加倍效應)，其中下限按如下順序越來越優選：3mm、4mm和5mm，以及以17.5mm、15mm和12.5作為上限。
在旋轉180°地安裝之后，流入漏斗的上部以雙倍的數值水平偏移。在這種簡單的情況下，例如應考慮要匹配的瓷磚圖案方面的預定條件、地漏應平齊地連接的水平墻壁上的瓷磚的厚度或者考慮其他沿水平方向預先規定的幾何邊界條件。
在本實用新型的一個優選的實施形式中，剛剛說明的可調節性被設為粗調并且可以通過精調來補充。精調特別是可以這樣來實現，即，流入漏斗的管接頭在容納管中沿至少一個水平的橫向方向略微具有間隙。如果該橫向方向?qū)?yīng)于存在所述偏心度的方向，并且如果所述間隙優選大致相當于所述偏心度，則由于所述間隙，可以圍繞通過偏心度預先規定的兩個位置進行無級精調，其中各精調區域在間隙與偏心度一致時是相互鄰接的。
由于插入容納管的管接頭和所述容納管之間存在間隙，只要在排出時水沒有受到抽吸，通常不會出現密封性問題。附加地可以在排水管的上側上設置覆蓋件，對此后面還將進行說明。最后，對于地漏的密封性要求總體上這樣來限定，即，可能的水流出位置，特別是容納管的上端，位于地面的密封平面的上方。對此也還將進行詳細說明。
所述間隙優選二維地形成，也可以將垂直偏心度方向上存在的邊界條件考慮在內。這里要指出，間隙在至少一個水平的橫向方向上的優選特征原則上獨立于偏心度的方向，即通過偏心度實現的可調性可以通過由沿另一個方向、特別是與偏心度垂直的間隙實現的可調性進行組合。但優選二維的間隙，其中所述方向中的一個用于相對于通過偏心度實現的粗調進行的精調。
有利地可以在管接頭上套插固定環，在將管接頭插入容納管中時所述固定環用作止擋并由此用作大小調節件。通過間隙導致形成的空腔附加地可以向上被覆蓋，并且由此如上所述發揮一定的密封功能。
在另一個優選的實施形式中，管接頭關于水平的剖切面具有這樣的外橫截面輪廓，所述外橫截面輪廓至少通過一個平坦的部段不同于圓形。在其余的輪廓為圓弧形的情況下，所述平坦的部段為割線。所述平坦的部段與流入漏斗的上部的設計方案有一定的關系，就是說所述流入漏斗的上部在相應的水平方向上(即與所述平坦的部段垂直地)不應明顯地突出于所述平坦的部段，確切地說，(在所述方向上)的突出最高優選達到管接頭直徑的20%，特別優選地突出15%、10%或者僅突出5%。合理的是，流入漏斗的上部此時朝另一側相對于豎直的軸線偏心地錯開。
特別是當?shù)芈⿷?yīng)盡可能靠近在容納管上方對于管接頭重要的邊界、即靠近豎直的墻壁安裝時，這種實施形式是有利的。通過所述平坦的部段和流入漏斗上部相應不突出的設計方案，此時所述邊界超過容納管伸出一段距離，而不會使得無法裝入和取出流入漏斗。所述邊界可以也一直延伸到緊鄰所述平坦的部段或流入漏斗。為了說明這種情況參見具體實施方式部分。
由此，與所述偏心度以及必要時與管接頭在容納管中的間隙相結合，容納管(以及連接在其上的部件)已經可以部分地被安裝入所述邊界、例如豎直的墻壁的下面，并且這里在最有利的情況下僅還需要考慮地漏在地面表面上的可見部分的尺寸，所述地面表面因此可以幾乎與所述邊界平齊。
所述平坦的部段這里不是必須是平直的，但這是優選的。所述平坦的部段也可以略微地彎曲，但具有明顯大于管接頭和容納管的其余彎曲部的曲率半徑。
所述容納管優選不是簡單地向上以管接頭終止，而是具有從管接頭水平向外延伸的結構，所述結構這里稱為凸緣。這里所述凸緣不是必須是平坦的，并且所述凸緣也不是必須完整地繞排水管延伸。但如實施例所示，這兩點都是優選的，其中凸緣同樣優選但不是必須地設置在容納管的上端上。這里凸緣可以在其內部的邊緣過渡部上以倒角轉入容納管，以便便于導入管接頭。
優選在凸緣上安裝密封墊，所述密封墊是柔性的并且優選能外翻的，以便密封圍繞凸緣的表面區域，以及以便優選地與延續的、例如覆蓋整個淋浴區域的密封膜或密封墊連接。一個有利的實施形式設定，該密封墊優選在上側注塑在凸緣上。
由于所述密封墊，例如使容納管和管接頭之間完美的密封，以及例如還有流入漏斗和地漏的連接在流入漏斗上的部件之間的完美密封，不再非常重要，這在很多方面是有利的并且實現了靈活性。
流入漏斗具有向上敞開的流入口，以便導出水。該流入口優選通過可見蓋板(Sichtabdeckung)至少部分地遮蓋，以便不會對美學上的外觀產生明顯干擾。這里，例如可以在蓋板中或沿側向在蓋板旁邊留出縫隙，以便允許水流過。優選所述蓋板這樣裝配，使得該蓋板能夠在兩個(也是關于豎直軸線)相對旋轉180°的定向中安裝。這有這樣的優點，即，蓋板不是必須得設計成雙數對稱的——若蓋板的形狀或者其裝飾圖案包括文字標識。就是說，當通過旋轉流入漏斗來利用根據本實用新型的可調節性時，蓋板仍可以相對于房間以希望的定向安裝，就是說例如避免了，裝飾圖案或文字標識由此“上下顛倒”。
另一個實施形式設置了在蓋板上從蓋板出發向下延伸的篦嵌件，所述篦嵌件用作用于水中的污物、特別是毛發的過濾器或篩網。如其名稱所述，所述篦嵌件具有篦齒狀的結構，就是說桿狀或弓狀結構，所述結構的縱向至少具有主要的沿水平方向的分量，優選處于水平方向。此時特別是毛發掛在這些篦齒上并且易于被清除掉。就是說篦齒在一定程度上梳式地分布，其中，所述篦齒優選從共同的基體出發朝兩個相反的側面分別梳式地設置。
此外篦齒優選分布在多個水平平面上，就是說不是都分布在相同的豎直高度上。在該實施例中，存在三個分別具有四個篦齒的水平平面，其中每?jī)蓚�(gè)篦齒朝一側突出。根據另一個優選的實施形式，在不同平面內的篦齒相互錯開，就是說，例如一個平面的兩個篦齒不是精確地位于其下面的平面的兩個篦齒的上方，并且也不是精確地位于其上面的平面的兩個篦齒的下方。最后，相對于豎直的剖切面，這些篦齒具有明顯高的橫截面輪廓，就是說高度大于寬度，優選高度是寬度的至少兩倍，特別優選高度是寬度的至少三倍。這里篦齒可以在考慮到主流動方向的情況下相對于豎直方向略微傾斜(此時，高度是指相對于豎直方向傾斜的方向)。對此也參考實施例。
目前為止，主要說明了在水平方向上的可調節性。但根據本實用新型也可以設置另外的可調節性。如已經說明的那樣，管接頭能夠以不同的深度插入接納管中，其中固定環能夠確定所述深度。由此實現了簡單和優選的高度可調性;就是說可以以這種形式進行與地面的最終表面的高度適配。為此按所述形式在流入漏斗以及所有連接在流入漏斗上的部件(例如溝槽)與容納管以及所有連接在容納管上的部件(例如氣味封和廢水管道)之間進行豎直調節。
另一個可調性也涉及水平尺寸，但在這種情況下涉及優選淋浴溝槽的總長度�？赡芟Ｍ氖�，對該長度進行單獨的適配，這例如是因?yàn)榱茉喜墼趦蓚�(gè)墻壁之間應在兩側平齊地延伸或者應與瓷磚圖案相適配。這里優選設定，根據本實用新型的淋浴溝槽排水裝置在流入漏斗之外，就是說在水平方向上在流入漏斗旁邊，特別是在流入漏斗的兩側具有向上敞開的溝槽型材。這種溝槽型材此時通過簡單地縮短，例如鋸短，而單獨地適配。必要時可以套插簡單的端部段，以便安裝視覺上的封閉部以及考慮對于溝槽而言常見的凹形的形狀安裝封閉的壁部，見實施例。
