申請日2015.07.31

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/10

　　摘要

　　本實用新型公開了一種電鍍高鹽廢水的再處理裝置，包括控制器、設置在污水池內的潛污泵，以及依次與所述的潛污泵經管路連通的袋式過濾器、超濾裝置、中間水箱、增壓泵、活性炭過濾器、精密過濾器、紫外線殺菌器、高壓泵以及RO裝置。本實用新型的再處理裝置，首先進行進水檢測，有效控制進水質量，采用多級過濾處理和蒸發處理配合，有效控制了整體的處理壓力，降低處理成本，將RO裝置的濃水采用蒸發處理，超濾裝置的濃水回流污水池，使得整體零排放，對環境污染小，同時，將紫外線殺菌裝置設置在精密過濾器之后，保證污水有較好的殺菌效果。

　　權利要求書

　　1.一種電鍍高鹽廢水的再處理裝置，其特征在于，包括控制器、設置在污水池內的潛污泵，以及依次與所述的潛污泵經管路連通的袋式過濾器、超濾裝置、中間水箱、增壓泵、活性炭過濾器、精密過濾器、紫外線殺菌器、高壓泵以及RO裝置，所述的潛污泵與袋式過濾器間的進水管路上旁接有連通至蒸發裝置的排放管，在所述的潛污泵的出水側與排放管間設置有第一pH計和電導儀，所述的控制器與所述的第一pH計和電導儀信號連接以控制所述的進水管路或排放管上的閥門導通或截至，所述的超濾裝置的濃水回流至污水池，所述的RO裝置的產水側接入回用管網，所述的RO裝置的濃水接入蒸發裝置。

　　2.如權利要求1所述的電鍍高鹽廢水的再處理裝置，其特征在于，所述的增壓泵的進水側旁接有加酸裝置，所述的RO裝置的進水側設置有第二pH計，所述的加酸裝置包括容納有酸液的罐體、設置在罐體上并與所述的第二pH計可控連接的加酸泵，以及連通所述的加酸泵至增壓泵的進水側的加酸管。

　　3.如權利要求1所述的電鍍高鹽廢水的再處理裝置，其特征在于，所述RO裝置的進水側設有高低壓保護裝置。

　　4.如權利要求1所述的電鍍高鹽廢水的再處理裝置，其特征在于，所述超濾裝置及RO裝置均配有在線藥洗裝置，所述的在線藥洗裝置包括藥洗箱、藥洗泵以及分別連接至超濾裝置或精密過濾器進水側的藥洗管。

　　5.如權利要求1所述的電鍍高鹽廢水的再處理裝置，其特征在于，還包括阻垢劑添加機構，其包括容納有阻垢劑的罐體、計量泵以及連通所述的計量泵出口至高壓泵進水側的添加管路，連通所述的精密過濾器出口側至阻垢劑的罐體的加水管路，以及設置在所述的加水管路上的加水閥。

　　6.如權利要求1所述的電鍍高鹽廢水的再處理裝置，其特征在于，還包括反洗機構，所述的反洗機構包括進水側與中間水箱連通的反洗水泵，將所述的反洗水泵的出水口旁接至超濾裝置的產水管路的反洗管路，以及設置在所述的反洗管路上的單向閥和反洗控制閥。

　　說明書

　　電鍍高鹽廢水的再處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，特別是涉及一種電鍍高鹽廢水的再處理裝置。

　　背景技術

　　目前，電鍍廢水主要由電鍍工廠(或車間)排出的廢水和廢液組成，如，鍍件漂洗水、廢槽液、設備冷卻水和沖洗地面水等。由于鍍種較多，工藝繁瑣，其水質復雜，成分不易控制，電鍍廢水主要含有鉻、鎘、鎳、銅、鋅、金、銀等重金屬離子和氰化物等，這些電鍍廢水屬于致癌、致畸、致突變的劇毒物質，對人類及其他生物的生存環境都造成了極大的危害。

　　電鍍廢水的特點是鹽濃度較高，一般達到10%以上，鹽組分中陽離子單一，尤其以銨離子最常見，陰離子種類較多，且以不同價態的含硫陰離子為主，有機物含量相對較低，且多以溶解油的形式存在，這就導致電鍍廢水經一般處理后COD及氨氮物質仍偏高，只能達到地表三類水準，在某些地區，如天津市對污水的排放標準做了進一步提高，需要滿足地表五類水標準;如何對電鍍廢水處理后的只能達到地表三類水準的廢水進行再處理以達到新排放標準成為急需解決的問題。

　　實用新型內容

　　本實用新型的目的是針對現有技術中存在的技術缺陷，而提供一種電鍍高鹽廢水的再處理裝置。

　　為實現本實用新型的目的所采用的技術方案是：

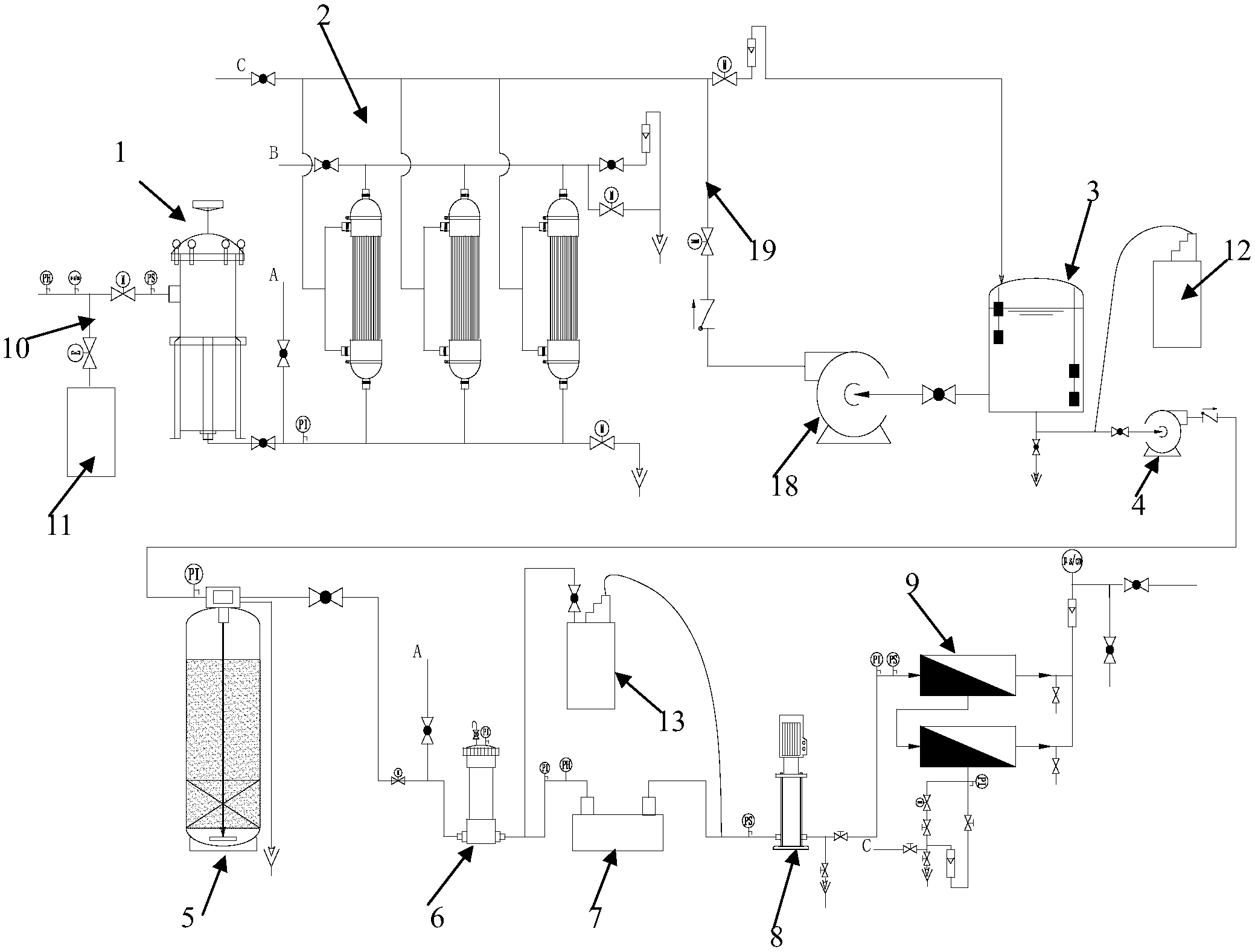

　　一種電鍍高鹽廢水的再處理裝置，包括控制器、設置在污水池內的潛污泵，以及依次與所述的潛污泵經管路連通的袋式過濾器、超濾裝置、中間水箱、增壓泵、活性炭過濾器、精密過濾器、紫外線殺菌器、高壓泵以及RO裝置，所述的潛污泵與袋式過濾器間的進水管路上旁接有連通至蒸發裝置的排放管，在所述的潛污泵的出水側與排放管間設置有第一pH計和電導儀，所述的控制器與所述的第一pH計和電導儀信號連接以控制所述的進水管路或排放管上的閥門導通或截至，所述的超濾裝置的濃水回流至污水池，所述的RO裝置的產水側接入回用管網，所述的RO裝置的濃水接入蒸發裝置。

　　所述的增壓泵的進水側旁接有加酸裝置，所述的RO裝置的進水側設置有第二pH計，所述的加酸裝置包括容納有酸液的罐體、設置在罐體上并與所述的第二pH計可控連接的加酸泵，以及連通所述的加酸泵至增壓泵的進水側的加酸管。

　　所述RO裝置的進水側設有高低壓保護裝置。

　　所述超濾裝置及RO裝置均配有在線藥洗裝置，所述的在線藥洗裝置包括藥洗箱、藥洗泵以及分別連接至超濾裝置或精密過濾器進水側的藥洗管。

　　還包括阻垢劑添加機構，其包括容納有阻垢劑的罐體、計量泵以及連通所述的計量泵出口至高壓泵進水側的添加管路，連通所述的精密過濾器出口側至阻垢劑的罐體的加水管路，以及設置在所述的加水管路上的加水閥。

　　還包括反洗機構，所述的反洗機構包括進水側與中間水箱連通的反洗水泵，將所述的反洗水泵的出水口旁接至超濾裝置的產水管路的反洗管路，以及設置在所述的反洗管路上的單向閥和反洗控制閥。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型的再處理裝置，首先進行進水檢測，有效控制進水質量，采用多級過濾處理和蒸發處理配合，有效控制了整體的處理壓力，降低處理成本，將RO裝置的濃水采用蒸發處理，超濾裝置的濃水回流污水池，使得整體零排放，對環境污染小，同時，將紫外線殺菌裝置設置在精密過濾器之后，保證污水有較好的殺菌效果。
