申請日2015.07.31

　　公開(公告)日2016.01.20

　　IPC分類號C02F1/28

　　摘要

　　一種應急水處理吸附裝置，屬于水處理設備技術領域，包括膜蓋、膜殼、彈簧、第一密封圈、連接頭、金屬墊圈、第二密封圈、吸附柱和布水器;所述膜蓋和膜殼蓋合，內部形成吸附腔;所述膜蓋頂部開設有吸附出水口，側面開設有吸附進水口;所述吸附出水口內側設置有中空的圓柱，所述連接頭抵觸于圓柱內壁;所述吸附柱上端抵觸于連接頭，下端抵觸于布水器。系統配置自主研發碳吸附模塊，可在不同微污染水源條件下，通過工藝參數調整，達到生活飲用水水質要求。

　　權利要求書

　　1.一種應急水處理吸附裝置，其特征在于，包括膜蓋(301)、膜殼(302)、彈簧(304)、第一密封圈(305)、連接頭(306)、金屬墊圈(307)、第二密封圈(308)、吸附柱(309)和布水器(310);所述膜蓋(301)和膜殼(302)蓋合，內部形成吸附腔;所述膜蓋(301)頂部開設有吸附出水口，側面開設有吸附進水口;所述吸附出水口內側設置有中空的圓柱，所述連接頭(306)抵觸于圓柱內壁;所述吸附柱(309)上端抵觸于連接頭(306)，下端抵觸于布水器(310)。

　　2.如權利要求1所述的一種應急水處理吸附裝置，其特征在于，還包括抱箍(303);所述抱箍(303)環扣于膜蓋(301)和膜殼(302)蓋合處。

　　3.如權利要求1所述的一種應急水處理吸附裝置，其特征在于，所述圓柱外壁套設有彈簧(304);連接頭(306)和圓柱之間配設有第一密封圈(305);所述連接頭(306)下部設置有徑向凸出的圓環;所述彈簧(304)上端抵觸于膜蓋(301)內壁，下端抵觸于連接頭(306)的圓環。

　　4.如權利要求1所述的一種應急水處理吸附裝置，其特征在于，所述吸附柱(309)將吸附腔分成吸附外腔和吸附內腔，吸附外腔與吸附進水口相連通，吸附內腔與吸附出水口相連通。

　　5.如權利要求1所述的一種應急水處理吸附裝置，其特征在于，所述布水器(310)架設于膜殼(302)內壁，且膜殼(302)周向均布有布水孔;所述膜殼(302)底部側面開設有沖洗孔;所述沖洗孔位于布水器(310)下方。

　　說明書

　　一種應急水處理吸附裝置

　　技術領域

　　本實用新型屬于水處理設備技術領域，具體涉及一種應急水處理吸附裝置。

　　背景技術

　　隨著我國社會經濟的發展，水污染問題愈演愈烈，水污染事故進入高發期，飲用水安全頻頻告急。此外，自然災害多發，洪災、泥石流、臺風、海嘯等突發情況也會導致供水中斷，直接影響人民用水安全。另外，部隊作戰或野外訓練時，大部分飲水供給需要就近就地自行制備，飲水安全直接關乎部隊?wèi)?zhàn)力。突發性污染水源水質情況復雜，主要包括有機化合物、無機化合物、重金屬、生物污染等，因此，能夠適應各種水源的便攜式水處理設備是理想之選。

　　傳統水處理設備一般為固定安裝，拆卸難度大，占地面積大，水資源回收率低，不能實現連續運行，且水質適應性差。公開號為CN101514060的中國專利公開了一種依次串聯的粗石英砂過濾、石英砂過濾、纖維過濾、活性炭過濾、超濾的應急飲用水設備，并在預處理系統內部和超濾出水管上設有ClO2投加點，該設備可滿足突發事故下的飲用水要求。但ClO2儲存過程中存在安全隱患，且超濾前預處理使得設備占地面積大，不便攜帶。

　　公開號為CN1935675A中國專利公開了一種采用原水-混凝-沉淀-過濾-吸附-反滲透膜組件的處理污染原水凈化工藝和裝置，適合于野外作業，但當原水濁度較高時，預處理過濾器易堵塞，影響設備的連續運行，且占地面積大，操作不方便，水源鹽度較高時，出水水質不達標。

　　專利CN103951129A公開了一種應急水處理工藝及移動式應急水處理設備，通過電氣浮-Fenton-Fe0-絮凝-微濾-紫外-臭氧活性炭-吸附-RO工藝處理，能較好的處理有機、重金屬污染水，但是雙氧水、活性炭/Fe0移動攜帶不便，工藝較為冗長，適合車載式抑或固定式裝載。

　　因此，急需一種能滿足多種水源條件，易于攜帶，組裝快速，檢測方便，操作簡單，便于在突發情況和復雜地形的野外使用的應急水處理工藝及設備。

　　實用新型內容

　　本實用新型的目的在于克服上述提到的缺陷和不足，而提供一種應急水處理吸附裝置。

　　本實用新型實現其目的采用的技術方案如下。

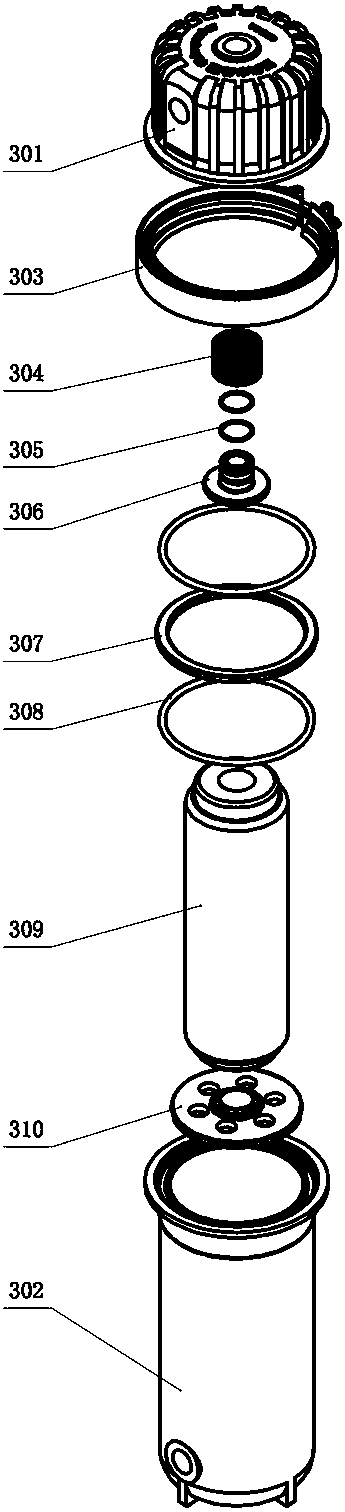

　　一種應急水處理吸附裝置，包括膜蓋、膜殼、彈簧、第一密封圈、連接頭、金屬墊圈、第二密封圈、吸附柱和布水器;所述膜蓋和膜殼蓋合，內部形成吸附腔;所述膜蓋頂部開設有吸附出水口，側面開設有吸附進水口;所述吸附出水口內側設置有中空的圓柱，所述連接頭抵觸于圓柱內壁;所述吸附柱上端抵觸于連接頭，下端抵觸于布水器。

　　一種應急水處理吸附裝置，還包括抱箍;所述抱箍環扣于膜蓋和膜殼蓋合處。

　　所述圓柱外壁套設有彈簧;連接頭和圓柱之間配設有第一密封圈;所述連接頭下部設置有徑向凸出的圓環;所述彈簧上端抵觸于膜蓋內壁，下端抵觸于連接頭的圓環。

　　所述吸附柱將吸附腔分成吸附外腔和吸附內腔，吸附外腔與吸附進水口相連通，吸附內腔與吸附出水口相連通。

　　所述布水器架設于膜殼內壁，且膜殼周向均布有布水孔;所述膜殼底部側面開設有沖洗孔;所述沖洗孔位于布水器下方。

　　上述的一種應急水處理吸附裝置，構思新穎、結構合理，實現了在線清洗，不影響設備的連續運行。吸附裝置去除痕量有毒有機污染物及氨氮等，經消毒模塊出水達到生活飲用水水質標準(GB5749-2006)。

　　本實用新型具有以下優點：滿足多種水源條件：系統配置自主研發的吸附模塊，可在不同微污染水源條件下，通過工藝參數調整，達到生活飲用水水質要求。
