申請日2015.09.09

　　公開(公告)日2016.12.21

　　IPC分類號B01F7/18; C02F11/14

　　摘要

　　本發明涉及一種污泥動態調質混合裝置，包括混合釜，混合釜的底部一側帶有泥水進料管，其另一側的上部設有泥水出料管，泥水進料管上設置有絮凝劑導管;混合釜中設有攪拌裝置，所述攪拌裝置包括軸向設置于混合釜中的攪拌軸，攪拌軸的上端與電機連接，其下端側壁帶有攪拌片，所述攪拌軸為中空結構，其下端側壁帶有徑向通孔，徑向通孔位于上下相鄰的攪拌片之間;攪拌軸的上端連接有絮凝劑進料管并通過嚙合的從動齒輪、主動齒輪與電機連接。本發明采用二次混合方式，實現絮凝劑與污泥水的充分、快速混合，其調質效果好、效率高。

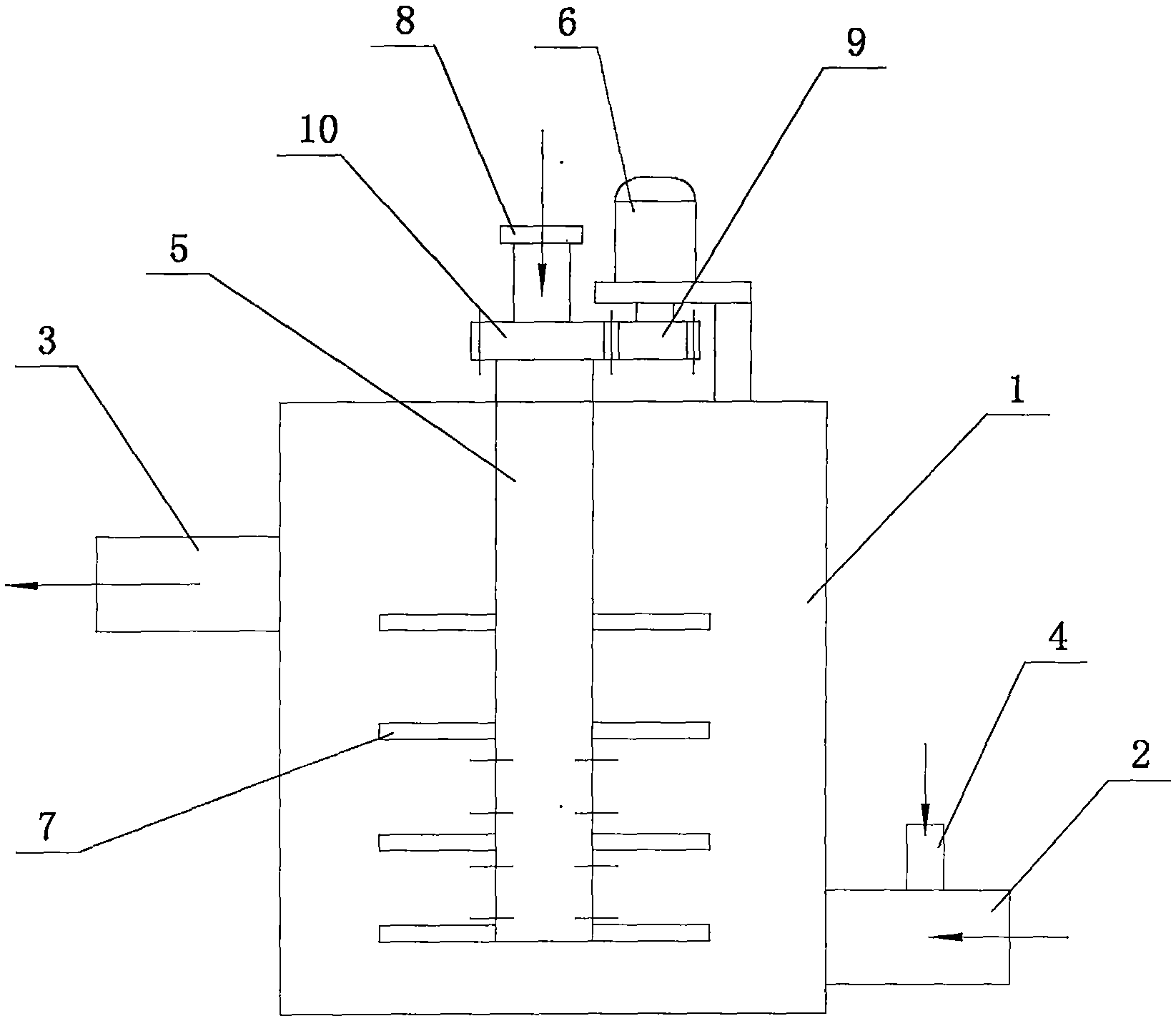

　　摘要附圖



　　權利要求書

　　1.一種污泥動態調質混合裝置，包括混合釜(1)，混合釜(1)的底部一側帶有泥水進料管(2)，其另一側的上部設有泥水出料管(3)，泥水進料管(2)上設置有絮凝劑導管(4);混合釜(1)中設有攪拌裝置，所述攪拌裝置包括軸向設置于混合釜(1)中的攪拌軸(5)，攪拌軸(5)的上端與電機(6)連接，其下端側壁帶有攪拌片(7)，其特征在于：所述攪拌軸(5)為中空結構，其下端側壁帶有徑向通孔，徑向通孔位于上下相鄰的攪拌片(7)之間;攪拌軸(5)的上端連接有絮凝劑進料管(8)并通過嚙合的從動齒輪(9)、主動齒輪(10)與電機(6)連接。

　　說明書

　　污泥動態調質混合裝置

　　技術領域

　　本發明涉及環保設備技術領域，特別涉及污泥的處理裝置。

　　背景技術

　　在污泥脫水前，要進行污泥調節，所謂污泥調節也稱污泥的化學調質。污泥濃縮一般只能使其含水率降到85%左右，要進一步降低含水率，減少體積，就要把污泥中結合水分離出來，也就是使這部分水對固體顆粒的附著力減弱，使顆粒失穩長大。現在通用做法是在污泥壓濾前設置污泥調制池，用來對污泥進行化學調制，投加三氯化鐵、石灰等有機無機絮凝劑，絮凝劑作用污泥絮凝時間一般在5-10min。而污泥調制池占地面積和投資比較大，絮凝劑與污泥的混合一般采用低轉速槳式攪拌器或者雙曲面攪拌器，混合效果不理想。

　　發明內容

　　本申請人針對現有技術的上述缺點，進行研究和改進，提供一種污泥動態調質混合裝置，其采用中心導管輔助導入絮凝劑的結構，大大提高了與污泥的混合效果。

　　為了解決上述問題，本發明采用如下方案：

　　一種污泥動態調質混合裝置，包括混合釜，混合釜的底部一側帶有泥水進料管，其另一側的上部設有泥水出料管，泥水進料管上設置有絮凝劑導管;混合釜中設有攪拌裝置，所述攪拌裝置包括軸向設置于混合釜中的攪拌軸，攪拌軸的上端與電機連接，其下端側壁帶有攪拌片，所述攪拌軸為中空結構，其下端側壁帶有徑向通孔，徑向通孔位于上下相鄰的攪拌片之間;攪拌軸的上端連接有絮凝劑進料管并通過嚙合的從動齒輪、主動齒輪與電機連接。

　　本發明的技術效果在于：

　　本發明采用二次混合方式，實現絮凝劑與污泥水的充分、快速混合，其調質效果好、效率高。
