申請日2015.11.10

　　公開(公告)日2016.04.06

　　IPC分類號C02F9/02; C02F103/16

　　摘要

　　本實用新型公開了一種電鍍廢水鎳回收裝置，包括收集調節池、多介質過濾器、活性炭過濾器、電鍍鎳離子回收設備、回用水裝置和回用水箱，所述收集調節池通過水泵連接到多介質過濾器，所述多介質過濾器連接到活性炭過濾器，所述活性炭過濾器連接到電鍍鎳離子回收設備，所述電鍍鎳離子回收設備連接到回用水裝置，所述回用水裝置連接到回用水箱，所述電鍍鎳離子回收設備為鎳離子回收設備，所述鎳離子回收設備包括第一鎳離子捕捉器和第二鎳離子捕捉器，所述第一鎳離子捕捉器和第二鎳離子捕捉器分別連接到鎳離子回收裝置，所述電鍍鎳離子回收設備還可以為鉻離子回收設備，本實用新型將電鍍廢水內的鎳離子和鉻離子回收，效率高，降低了生產成本。

　　權利要求書

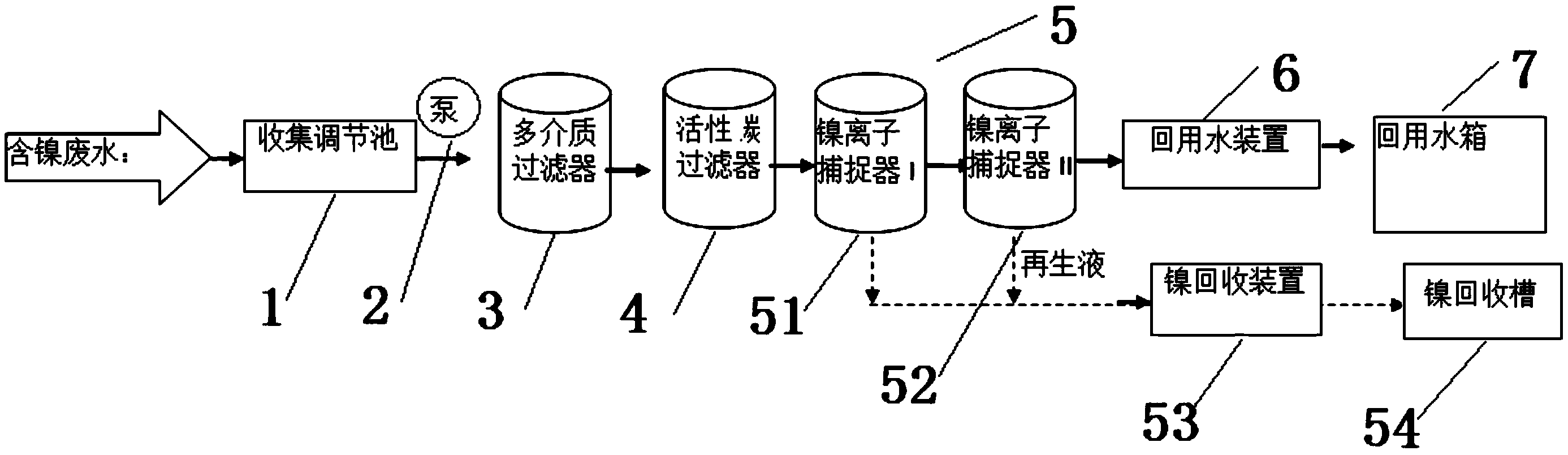

　　1.一種電鍍廢水鎳回收裝置，包括收集調節池(1)、多介質過濾器(3)、活性炭過濾器(4)、電鍍鎳離子回收設備、回用水裝置(6)和回用水箱(7)，其特征在于，所述收集調節池(1)通過水泵(2)連接到多介質過濾器(3)，所述多介質過濾器(3)連接到活性炭過濾器(4)，所述活性炭過濾器(4)連接到電鍍鎳離子回收設備，所述電鍍鎳離子回收設備連接到回用水裝置(6)，所述回用水裝置(6)連接到回用水箱(7)。

　　2.根據權利要求1所述的電鍍廢水鎳回收裝置，其特征在于，所述電鍍鎳離子回收設備為鎳離子回收設備(5)，所述鎳離子回收設備(5)包括第一鎳離子捕捉器(51)和第二鎳離子捕捉器(52)，所述第一鎳離子捕捉器(51)和第二鎳離子捕捉器(52)分別連接到鎳離子回收裝置(53)，所述鎳離子回收裝置(53)連接到鎳回收槽(54)。

　　說明書

　　一種電鍍廢水鎳回收裝置

　　技術領域

　　本實用新型涉及一種廢水回收裝置，具體是一種電鍍廢水鎳回收裝置。

　　背景技術

　　現有電鍍廢水一般按照排放標準進行排放，廢水內的電鍍鎳離子鎳隨廢水而流失，造成浪費。

　　實用新型內容

　　本實用新型的目的在于提供一種電鍍廢水鎳回收裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種電鍍廢水鎳回收裝置，包括收集調節池、多介質過濾器、活性炭過濾器、電鍍鎳離子回收設備、回用水裝置和回用水箱，所述收集調節池通過水泵連接到多介質過濾器，所述多介質過濾器連接到活性炭過濾器，所述活性炭過濾器連接到電鍍鎳離子回收設備，所述電鍍鎳離子回收設備連接到回用水裝置，所述回用水裝置連接到回用水箱。

　　作為本實用新型進一步的方案：所述電鍍鎳離子回收設備為鎳離子回收設備，所述鎳離子回收設備包括第一鎳離子捕捉器和第二鎳離子捕捉器，所述第一鎳離子捕捉器和第二鎳離子捕捉器分別連接到鎳離子回收裝置，所述鎳離子回收裝置連接到鎳回收槽。

　　與現有技術相比，本實用新型的有益效果是：將電鍍廢水內的鎳離子回收，效率高，降低了生產成本。
