申請日2015.09.30

　　公開(公告)日2016.01.27

　　IPC分類號C02F3/28; C02F101/30

　　摘要

　　本實用新型公開了高濃度有機廢水的厭氧處理裝置，包括厭氧反應器罐體，以及設置于厭氧反應器罐體底部的箱式布水器，在厭氧反應器罐體內設置有三相分離器，氣液分離罐位于厭氧反應器罐體的頂部，氣液分離罐通過內循環回流管與箱式布水器相連接，氣液分離罐通過沼氣提升管與三相分離器相連接。本實用新型的高濃度有機廢水的厭氧處理裝置與傳統旋流布水形式相比本實用新型采用內循環回流系統的方式，改變進水的布水形式，提高布水的均勻性，把進水、內循環回流水、顆粒污泥充分混合，形成同步的上升水流，提高了高負荷反應區的上升流速，強化系統的攪拌作用，使反應器的有機負荷大大提高，有效地提升了反應器的處理能力及抗水質波動的能力。

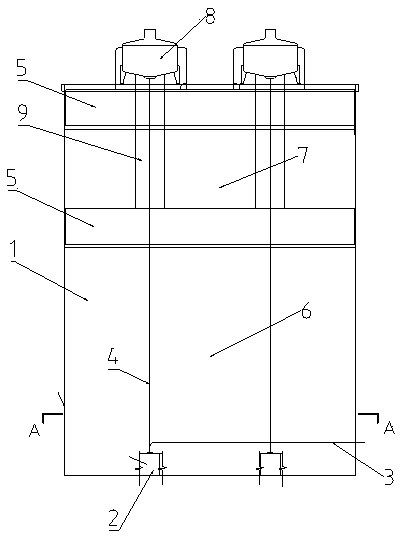

　　摘要附圖



　　權利要求書

　　1.一種高濃度有機廢水的厭氧處理裝置，其特征在于，包括厭氧反應器罐體，以及設置于所述厭氧反應器罐體底部的箱式布水器，在所述厭氧反應器罐體內設置有三相分離器，氣液分離罐位于所述厭氧反應器罐體的頂部，所述氣液分離罐通過內循環回流管與箱式布水器相連接，所述氣液分離罐通過沼氣提升管與所述三相分離器相連接。

　　2.如權利要求1所述的高濃度有機廢水的厭氧處理裝置，其特征在于，所述三相分離器設置有兩層。

　　3.如權利要求1所述的高濃度有機廢水的厭氧處理裝置，其特征在于，所述箱式布水器包括底部，在所述底部的邊緣上分布有多個噴嘴，在所述底部上配合安裝有中部通空呈梯形狀的污泥罩，在所述污泥罩上開設有內循環回流管接口和多個進水布水管接口，所述進水布水管接口連接有進水管道。

　　4.如權利要求1所述的高濃度有機廢水的厭氧處理裝置，其特征在于，所述三相分離器包括三相分離器殼體，在所述三相分離器殼體的內部分布有多個氣液收集單元，在所述三相分離器殼體的中部設置有回流管通道，所述回流管通道和內循環回流管相連接，在所述回流管通道的兩側設置有氣液提升管，所述氣液提升管與沼氣提升管相連接。

　　說明書

　　一種高濃度有機廢水的厭氧處理裝置

　　技術領域

　　本實用新型涉及廢水凈化處理設備，具體涉及一種高濃度有機廢水的厭氧處理裝置。

　　背景技術

　　廢水的生化處理是利用微生物的氧化分解作用去除廢水中有機物的方法。根據所利用的細菌對氧的要求不同，可以把生化處理分為好氧處理和厭氧處理兩大類。好氧生物處理需要源源不斷的供給氧氣，處理速度快，污泥負荷相對低，出水水質好。厭氧生物處理不需要供給氧氣，利用厭氧微生物代謝過程中無需提供氧氣的情況下，把水中的大分子有機污染物轉化為小分子有機物、無機物和少量的細胞物質，污泥負荷相對較高，能處理較難生物降解的物質。

　　厭氧反應器經過120多年發展，經歷三次重大革新，從第一代(傳統消化器、高速消化器)、第二代(厭氧接觸消化器、厭氧濾器、上流式厭氧污泥床UASB)到現在的第三代(厭氧膨脹顆粒污泥床反應器EGSB、厭氧內循環反應器IC)。厭氧反應器的容積負荷、去除率、產氣率越來越高。厭氣反應器的處理效果取得令人矚目的成就。

　　第三代厭氧內循環反應器(IC)對進水水質要求過于嚴格、布水不均勻、跑泥現象時有發生等問題。從而導致厭氧反應器處理能力達不到合理的要求，影響整個廢水處理系統的穩定性。

　　因此，如何保證厭氧反應器的高效運行，是目前厭氧反應器發展所面臨的重要問題。

　　實用新型內容

　　針對上述缺陷，本實用新型目的在于提供一種污水處理效率高、效果好的高濃度有機廢水的厭氧處理裝置。

　　為了達到上述目的，本實用新型采用如下的技術方案：

　　高濃度有機廢水的厭氧處理裝置，包括厭氧反應器罐體，以及設置于所述厭氧反應器罐體底部的箱式布水器，在所述厭氧反應器罐體內設置有三相分離器，氣液分離罐位于所述厭氧反應器罐體的頂部，所述氣液分離罐通過內循環回流管與箱式布水器相連接，所述氣液分離罐通過沼氣提升管與所述三相分離器相連接。

　　作為本實用新型高濃度有機廢水的厭氧處理裝置的一種改進，所述三相分離器設置有兩層。其中，在第一層的三相分離器下的高負荷反應區為高濃度的顆粒污泥膨脹床，床的膨脹或流化是由高的進水流速、內循環流量及產生的沼氣共同引起，廢水和微生物的有效接觸形成污泥的高活性及高的有機負荷率、轉化率，厭氧反應器罐體內的顆粒污泥具有較高的產甲烷活性;在第二層三相分離器下的低負荷反應區為精處理區，低的污泥負荷率，相對較慢的上升流速及活塞流流型帶來了有效的后處理和微生物的滯留，結果幾乎所有可生物降解COD被完全去除。內循環不經過這一反應區，液體的表面流速在后處理區內也相對較低，該區污泥濃度較低，在短時間內遇到高負荷沖擊時污泥的損失可以降到最低。

　　作為本實用新型高濃度有機廢水的厭氧處理裝置的另一種改進，所述箱式布水器包括底部，在所述底部的邊緣上分布有多個噴嘴，在所述底部上配合安裝有中部通空呈梯形狀的污泥罩，在所述污泥罩上開設有內循環回流管接口和多個進水布水管接口，該進水布水管接口連接有進水管道。厭氧反應器內的進水通過進水管道進入箱式布水器從而進入到厭氧反應器罐體內，通過在噴嘴和污泥罩的作用下，保證進水均勻分配給污泥床，在厭氧反應器底部形成無死角、均勻上升的布水層，能有效地實現進水、顆粒污泥和內循環混合液的充分混合。

　　作為本實用新型高濃度有機廢水的厭氧處理裝置的進一步改進，所述三相分離器包括三相分離器殼體，在所述三相分離器殼體的內部分布有多個氣液收集單元，在所述三相分離器殼體的中部設置有回流管通道，所述回流管通道和內循環回流管相連接，在所述回流管通道的兩側設置有氣液提升管，所述氣液提升管與沼氣提升管相連接。

　　其中，上述的氣液提升管、氣液分離罐、內循環回流管組成內循環回流系統，內循環是基于氣提原理由沼氣引起的“上升流”和“下降流”而帶動形成的(不需要泵的動力)，在氣液分離罐實現沼氣、液的分離作用。上內循環由厭氧反應器氣流驅動，內循環的強弱由進水COD(化學需氧量)決定自行調節：高進水COD濃度——較高的沼氣產量——較強的循環流——較強的進水稀釋作用。由于內循環作用在污泥床內獲得污泥與廢水的良好混合，進水pH值(6.5~7.5)可以較低，污泥床酸化的危險性也相對較低。

　　由上述可知，本實用新型的高濃度有機廢水的厭氧處理裝置與現有技術相比，具有如下的有益效果：

　　本實用新型的高濃度有機廢水的厭氧處理裝置的箱式布水器與傳統旋流布水形式相比(傳統旋流布水形式是指在反應器底部安裝布水管，布水管上開同一側的布水孔，并在底部一定的高度上安裝整流罩，進水時形成向上的水流層)，本實用新型采用內循環回流系統的方式，改變進水的布水形式，提高布水的均勻性，把進水、內循環回流水、顆粒污泥充分混合，形成同步的上升水流，提高了高負荷反應區的上升流速，強化系統的攪拌作用，使反應器的有機負荷大大提高，有效地提升了反應器的處理能力及抗水質波動的能力。
