申請日2015.09.30

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了一種奧貝爾型溶壓式一體化污水處理裝置，由反應桶、原水箱、溶壓塔進水裝置、反應桶排水裝置、支架、反應桶排渣管、溶壓塔進氣裝置、溶壓塔、控制系統、反應桶進水裝置和溶壓塔出水裝置組成;反應桶進水裝置將原水從原水桶輸送至反應桶左側中部位置，處理水從反應桶右側的反應桶排水裝置流回原水桶，廢渣從位于反應桶中部的反應桶排渣裝置排出，同時反應桶內部分原水經位于反應桶底部的溶壓塔進水裝置抽送至溶壓塔頂部，溶壓塔進氣裝置將壓縮空氣輸送至溶壓塔中部，溶氣水經溶壓塔出水系統輸送至反應桶。本實用新型所述的一種奧貝爾型溶壓式一體化污水處理裝置結構簡單、布局合理、處理效率高、運行安全穩定，適合處理各種類型城市生活污水。

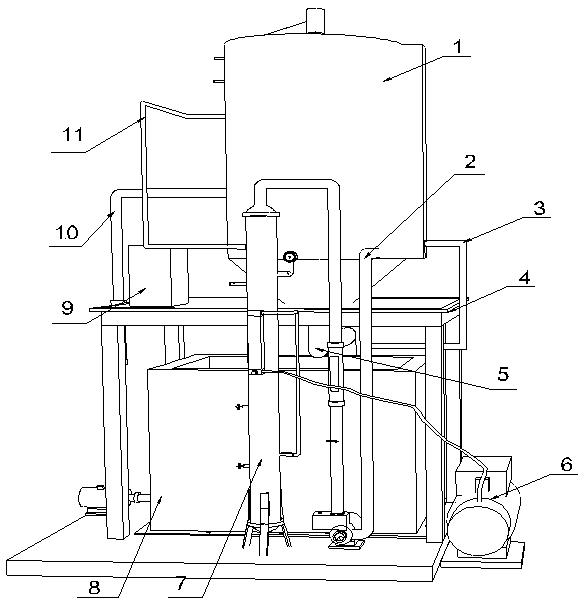

　　摘要附圖



　　權利要求書

　　1.一種奧貝爾型溶壓式一體化污水處理裝置，其特征在于，包括位于支架(4)底部的原水箱(8)，位于支架(4)上方的反應桶(1)，位于反應桶(1)右側的反應桶排水裝置(3)，連接原水箱(8)與反應桶(1)的反應桶進水裝置(10)，連接反應桶(1)與溶壓塔(7)的溶壓塔進水裝置(2)，連接反應桶(1)與溶壓塔(7)的溶壓塔出水裝置(11)，位于反應桶(1)中心且從反應桶(1)底部貫通的反應桶排渣管(5)，與溶壓塔(7)中部連接的溶壓塔進氣裝置(6)，以及位于支架上部左側的控制系統(9)。

　　2.根據權利要求1所述的一種奧貝爾型溶壓式一體化污水處理裝置，其特征在于，所述反應桶(1)由曝氣裝置(1-1)，集渣裝置(1-2)，排水裝置(1-3)和水位感應裝置(1-4)組成;所述曝氣裝置(1-1)位于反應桶(1)中部貼近桶壁的一側，外部連接溶壓塔出水裝置(11);所述集渣裝置(1-2)位于反應桶(1)內部中央的上方;所述排水裝置(1-3)位于反應桶(1)右側;所述水位感應裝置(1-4)位于反應桶(1)左側上部。

　　3.根據權利要求2所述的一種奧貝爾型溶壓式一體化污水處理裝置，其特征在于，所述曝氣裝置(1-1)包括：導軌(1-1-1)、曝氣環(1-1-2)、第一伸縮軟管(1-1-3);所述導軌(1-1-1)垂直固定在反應桶(1)左側桶壁，導軌(1-1-1)左側與反應桶(1)桶壁無縫焊接，導軌(1-1-1)右側為矩形條狀開口，導軌(1-1-1)上部與反應桶(1)上檐口存有50cm-90cm距離;所述曝氣環(1-1-2)位于反應桶(1)中部，曝氣環(1-1-2)左側嵌入導軌(1-1-1)，曝氣環(1-1-2)與導軌(1-1-1)滑動連接;所述伸縮軟管(1-1-3)下端連接曝氣環(1-1-2)左側上部，上端連接溶壓塔出水裝置(11)。

　　4.根據權利要求2所述的一種奧貝爾型溶壓式一體化污水處理裝置，其特征在于，所述集渣裝置(1-2)包括：電機(1-2-1)、刮板(1-2-2)、傳動軸(1-2-3);所述刮板(1-2-2)為長弧形結構，刮板(1-2-2)數量不少于兩塊，刮板(1-2-2)位于反應桶(1)中心上部位置，刮板(1-2-2)圍繞傳動軸(1-2-3)呈中心對稱布置，刮板(1-2-2)到反應桶(1)上檐口的距離為10cm-15cm。

　　5.根據權利要求2所述的一種奧貝爾型溶壓式一體化污水處理裝置，其特征在于，所述排水裝置(1-3)包括：豎型槽(1-3-1)、浮塊(1-3-2)、第二伸縮軟管(1-3-3);所述豎型槽(1-3-1)垂直固定在反應桶(1)右側桶壁位置，豎型槽(1-3-1)上部與反應桶(1)上檐口齊平;所述浮塊(1-3-2)位于豎型槽(1-3-1)槽體內部，浮塊(1-3-2)與豎型槽(1-3-1)滑動連接;所述第二伸縮軟管(1-3-3)位于豎型槽(1-3-1)內部且位于浮塊(1-3-2)下方，第二伸縮軟管(1-3-3)上端與浮塊(1-3-2)相連接，下端與反應桶排水裝置(3)連接，第二伸縮軟管(1-3-3)上口距浮塊(1-3-2)下部的距離為5cm-10cm。

　　6.根據權利要求2所述的一種奧貝爾型溶壓式一體化污水處理裝置，其特征在于，所述水位感應裝置(1-4)包括：一號水位傳感器(1-4-1)、二號水位傳感器(1-4-2);所述一號水位傳感器(1-4-1)位于反應桶(1)左側壁上部，一號水位傳感器(1-4-1)到反應桶(1)上檐口的距離為5cm-10cm，一號水位傳感器(1-4-1)與控制系統(9)通過導線連接;所述二號水位傳感器(1-4-2)位于一號水位傳感器(1-4-1)正下方，二號水位傳感器(1-4-2)到一號水位傳感器(1-4-1)的距離為10cm-15cm，二號水位傳感器(1-4-2)與控制系統(9)通過導線連接。

　　說明書

　　一種奧貝爾型溶壓式一體化污水處理裝置

　　技術領域

　　本發明屬于污水處理裝置領域，具體涉及一種奧貝爾型溶壓式一體化污水處理裝置。

　　背景技術

　　城市污水處理技術是城市污水處理設施能否高效運轉的關鍵。長期以來，我國的污水處理技術都是沿襲了歐美國家近百年來的路線和處理技術，在吸收、消化國外技術的同時也形成了自己的技術，城市污水處理技術有了很大的發展，但是我國現階段采用的污水處理技術與同期國外的技術水平相比依然還很落后，始終存在效率低、能耗高、維修率高、自動化程度低等缺點，從而影響城市污水處理行業的發展速度。

　　發明內容

　　為了解決上述技術問題，本發明提供一種奧貝爾型溶壓式一體化污水處理裝置，包括位于支架4底部的原水箱8，位于支架4上方的反應桶1，位于反應桶1右側的反應桶排水裝置3，連接原水箱8與反應桶1的反應桶進水裝置10，連接反應桶1與溶壓塔7的溶壓塔進水裝置2，連接反應桶1與溶壓塔7的溶壓塔出水裝置11，位于反應桶1中心且從反應桶1底部貫通的反應桶排渣管5，與溶壓塔7中部連接的溶壓塔進氣裝置6，，以及位于支架上部左側的控制系統9。

　　進一步地，所述反應桶1由曝氣裝置1-1，集渣裝置1-2，排水裝置1-3和水位感應裝置1-4組成;所述曝氣裝置1-1位于反應桶1中部貼近桶壁的一側，外部連接溶壓塔出水裝置11;所述集渣裝置1-2位于反應桶1內部中央的上方;所述排水裝置1-3位于反應桶1右側;所述水位感應裝置1-4位于反應桶1左側上部。

　　進一步地，所述曝氣裝置1-1包括：導軌1-1-1、曝氣環1-1-2、第一伸縮軟管1-1-3;所述導軌1-1-1垂直固定在反應桶1左側桶壁，導軌1-1-1左側與反應桶1桶壁無縫焊接，導軌1-1-1右側為矩形條狀開口，導軌1-1-1上部與反應桶1上檐口存有50cm-90cm距離;所述曝氣環1-1-2位于反應桶1中部，曝氣環1-1-2左側嵌入導軌1-1-1，曝氣環1-1-2與導軌1-1-1滑動連接;所述伸縮軟管1-1-3下端連接曝氣環1-1-2左側上部，上端連接溶壓塔出水裝置11。

　　進一步的，所述集渣裝置1-2包括：電機1-2-1、刮板1-2-2、傳動軸1-2-3;所述刮板1-2-2為長弧形結構，刮板1-2-2數量不少于兩塊，刮板1-2-2位于反應桶1中心上部位置，刮板1-2-2圍繞傳動軸1-2-3呈中心對稱布置，刮板1-2-2到反應桶1上檐口的距離為10cm-15cm。

　　進一步的，所述排水裝置1-3包括：豎型槽1-3-1、浮塊1-3-2、第二伸縮軟管1-3-3;所述豎型槽1-3-1垂直固定在反應桶1右側桶壁位置，豎型槽1-3-1上部與反應桶1上檐口齊平;所述浮塊1-3-2位于豎型槽1-3-1槽體內部，浮塊1-3-2與豎型槽1-3-1滑動連接;所述第二伸縮軟管1-3-3位于豎型槽1-3-1內部且位于浮塊1-3-2下方，第二伸縮軟管1-3-3上端與浮塊1-3-2相連接，下端與反應桶排水裝置3連接，第二伸縮軟管1-3-3上口距浮塊1-3-2下部的距離為5cm-10cm。

　　進一步的，所述水位感應裝置1-4包括：一號水位傳感器1-4-1、二號水位傳感器1-4-2;所述一號水位傳感器1-4-1位于反應桶1左側壁上部，一號水位傳感器1-4-1到反應桶1上檐口的距離為5cm-10cm，一號水位傳感器1-4-1與控制系統9通過導線連接;所述二號水位傳感器1-4-2位于一號水位傳感器1-4-1正下方，二號水位傳感器1-4-2到一號水位傳感器1-4-1的距離為10cm-15cm，二號水位傳感器1-4-2與控制系統9通過導線連接。

　　本發明專利公開的一種奧貝爾型溶壓式一體化污水處理裝置，其優點在于：

　　(1)該裝置為圓筒型豎式氣浮設備，污水在反應桶接觸充分，處理速度快。

　　(2)污水在反應桶內循環處理，處理效果好。

　　(3)各類傳感器實現對反應桶液位的自動控制和預警。

　　本發明所述的一種奧貝爾型溶壓式一體化污水處理裝置結構簡單、布局合理、處理效率高、運行安全穩定，適合處理各種類型城市生活污水。
