申請日2015.09.30

　　公開(公告)日2015.12.30

　　IPC分類號B01D35/02; B02C18/14; B01D29/01

　　摘要

　　本發明涉及一種污水處理管道，所述管道一端連接有進水管、另一端連接有出水管，所述進水管內連接有粉碎裝置，所述管道一端上設有遮蓋所述出水管的過濾網，所述管道側壁上連接有排污管，所述排污管通過開關閥連接有風機。本發明的污水處理管道結構簡單，能夠?qū)⑦M(jìn)入管道內的污水中的垃圾粉碎、過濾并清理出去，避免附著在管道內，防止阻塞管道。

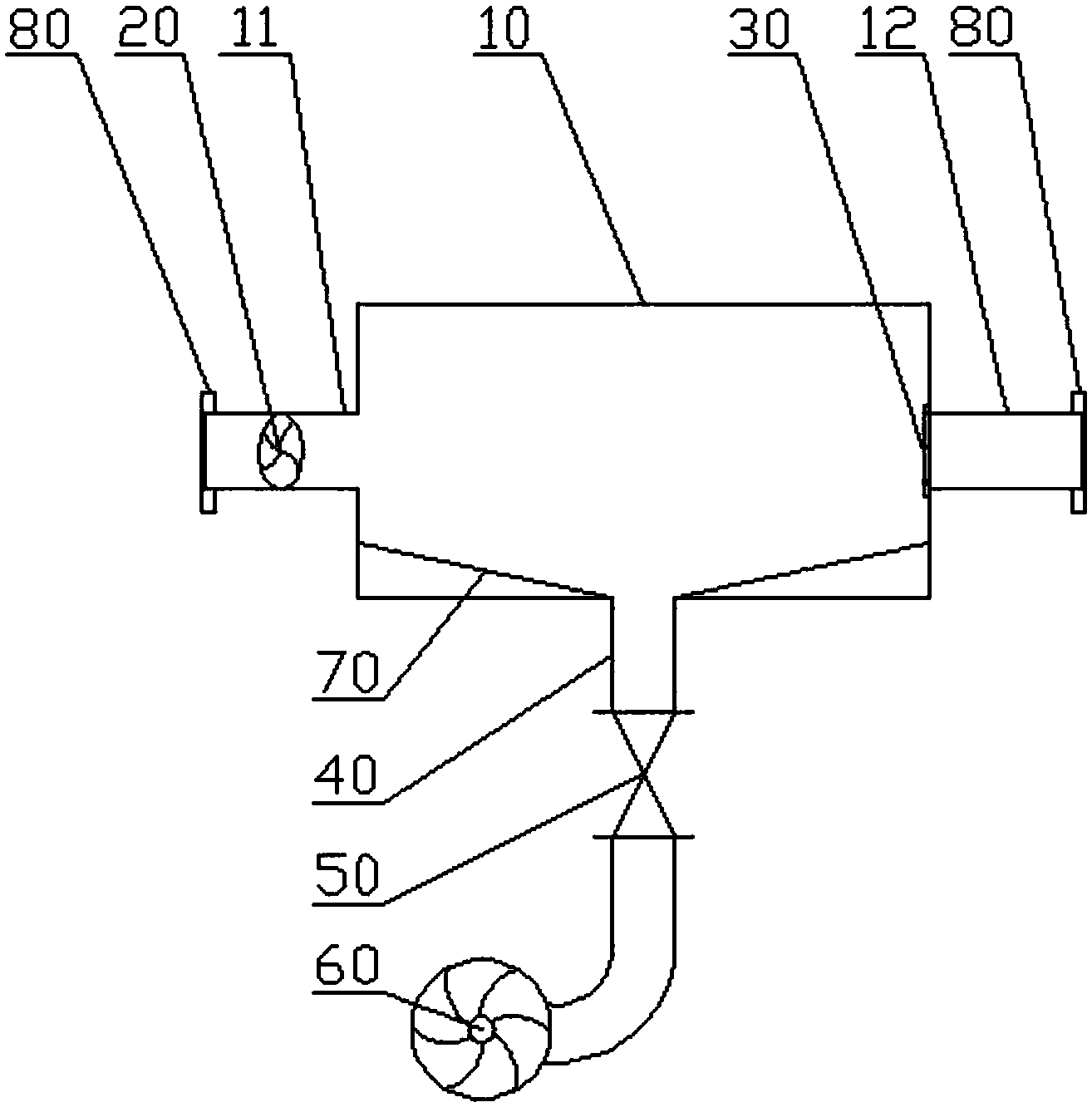

　　摘要附圖



　　權利要求書

　　1.一種污水處理管道，其特征在于：所述管道一端連接有進水管、另一端 連接有出水管，所述進水管內連接有粉碎裝置，所述管道一端上設有遮蓋所述 出水管的過濾網，所述管道側壁上連接有排污管，所述排污管通過開關閥連接 有風機。

　　2.根據權利要求1所述的污水處理管道，其特征在于：所述管道內壁于所 述排污管兩側還連接有傾斜朝向所述排污管的導流板。

　　3.根據權利要求2所述的污水處理管道，其特征在于：所述粉碎裝置包括 具有液體流通孔的轉子，以及呈渦旋狀設置在所述轉子外周上的若干刀片，所 述轉子轉動連接有與所述進水管內壁連接的支架。

　　4.根據權利要求3所述的污水處理管道，其特征在于：所述進水管與所述 出水管端部上還連接有端蓋。

　　說明書

　　一種污水處理管道

　　技術領域

　　本發明涉及污水處理領域，尤其涉及一種可以處理污水的管道。

　　背景技術

　　目前，人類生產生活中產生的污水都經過管道排放到污水集中處理的地方 進行統一處理，污水中通常含有較大的垃圾，這些垃圾隨污水進入管道，會影 響污水的流速，同時也會滯留在管道內，造成阻塞，阻礙污水流動。另外，現 有的管道僅是起輸送污水作用，不能進行污水處理，且在管道阻塞后，需要借 助其他設備進行清理，費時費力。

　　有鑒于上述的缺陷，本設計人，積極加以研究創新，以期創設一種新型結 構的污水處理管道，使其更具有產業上的利用價值。

　　發明內容

　　為解決上述技術問題，本發明的目的是提供一種能處理污水中垃圾、避免 阻塞的污水處理管道。

　　本發明的污水處理管道，所述管道一端連接有進水管、另一端連接有出水 管，所述進水管內連接有粉碎裝置，所述管道一端上設有遮蓋所述出水管的過 濾網，所述管道側壁上連接有排污管，所述排污管通過開關閥連接有風機。

　　進一步的，所述管道內壁于所述排污管兩側還連接有傾斜朝向所述排污管 的導流板。

　　進一步的，所述粉碎裝置包括具有液體流通孔的轉子，以及呈渦旋狀設置 在所述轉子外周上的若干刀片，所述轉子轉動連接有與所述進水管內壁連接的 支架。

　　進一步的，所述進水管與所述出水管端部上還連接有端蓋。

　　借由上述方案，本發明的污水處理管道結構簡單，能夠?qū)⑦M(jìn)入管道內的污 水中的垃圾粉碎、過濾并清理出去，避免附著在管道內，防止阻塞管道。

　　上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術 手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附 圖詳細說明如后。
