申請日2015.09.30

　　公開(公告)日2015.12.23

　　IPC分類號B01J20/26; B01J20/28; C02F101/20; C02F1/28; C02F1/62; B01J20/30

　　摘要

　　本發明涉及一種利用γ-聚谷氨酸去除電鍍廢水中銅離子的裝置及方法，包括反應裝置、進水箱和加藥箱，其中，進水箱和加藥箱均與反應裝置連通，反應裝置內部分為上端的反應腔室和下端的貯渣排渣腔室，兩者之間通過排渣漏斗隔開，排渣漏斗的下端開口處設置導渣裝置。將γ-聚谷氨酸溶液和含銅廢液加入到反應裝置的反應腔室中，攪拌，反應;銅離子絮凝物沿著排渣漏斗進入貯渣排渣腔室中，并在導渣裝置的引導作用下，下落到貯渣排渣腔室的邊緣;廢水中銅離子絮凝完畢后，打開排水閥，將凈化水排出;當完成設定個處理周期后，將貯渣排渣腔室中的銅離子絮凝物排出。由于排渣漏斗和導渣裝置的隔離作用，絮凝體不易被水流激起重新回到反應系統。

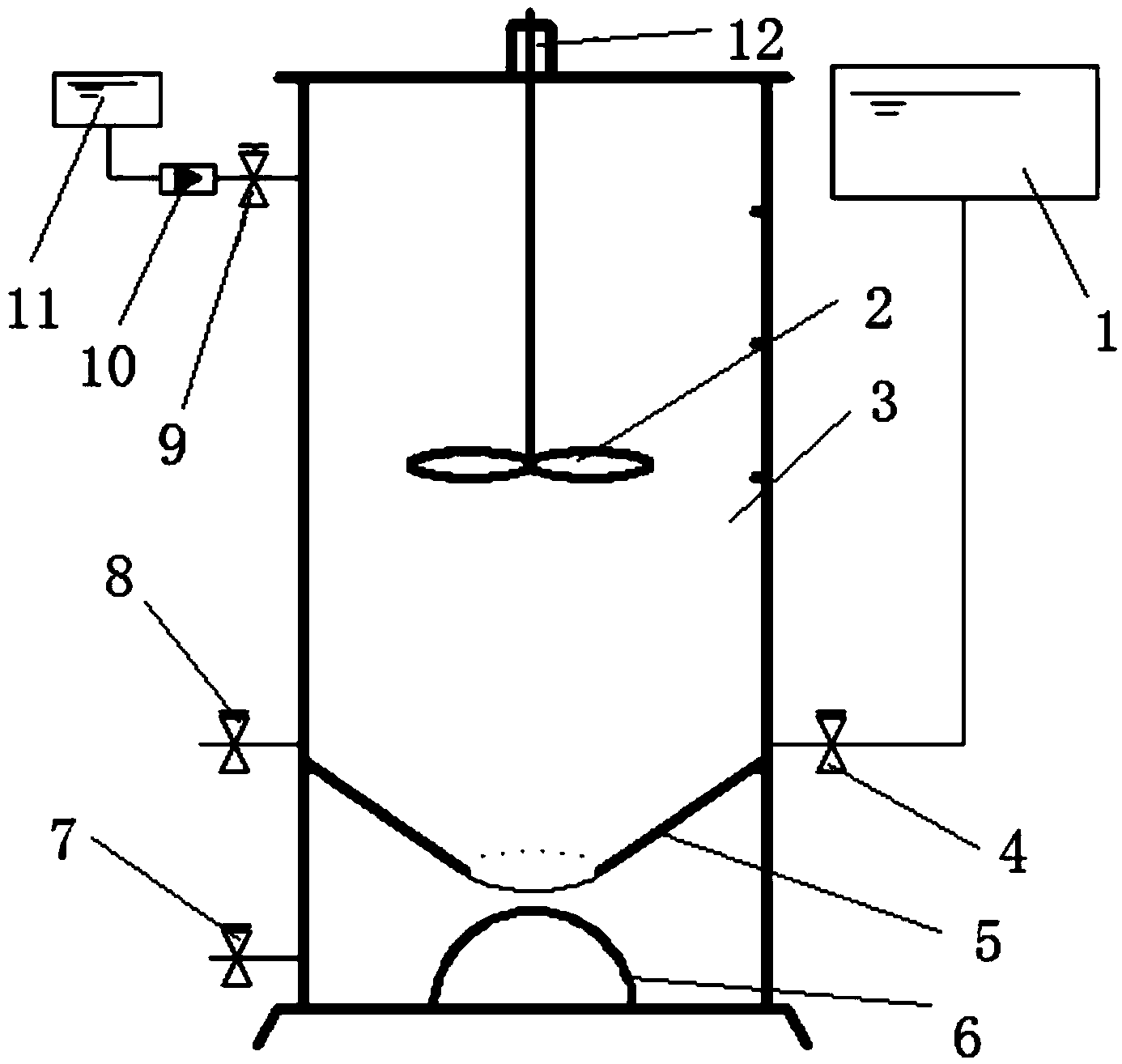

　　摘要附圖



　　權利要求書

　　1.一種利用γ-聚谷氨酸去除電鍍廢水中銅離子的裝置，其特征在于：包括反應裝置、進 水箱和加藥箱，其中，進水箱和加藥箱均與反應裝置連通，反應裝置內部分為上端的反應腔 室和下端的貯渣排渣腔室，兩者之間通過排渣漏斗隔開，排渣漏斗的下端開口處設置導渣裝 置。

　　2.根據權利要求1所述的裝置，其特征在于：所述反應裝置內部還設置有攪拌裝置。

　　3.根據權利要求1所述的裝置，其特征在于：所述導渣裝置為半球形，該半球形導渣裝 置的半徑大于排渣漏斗下端開口的半徑。

　　4.根據權利要求1所述的裝置，其特征在于：所述導渣裝置為錐體。

　　5.根據權利要求1所述的裝置，其特征在于：所述加藥箱與反應腔室的上端連通，進水 箱與反應腔室的下端連通。

　　6.根據權利要求1所述的裝置，其特征在于：所述反應腔室內設置液位計，加藥箱和反 應腔室之間連接有計量泵。

　　7.一種利用γ-聚谷氨酸去除電鍍廢水中銅離子的方法，其特征在于：包括如下步驟：

　　1)將γ-聚谷氨酸溶液和含銅廢液加入到反應裝置的反應腔室中，攪拌，反應;

　　2)銅離子絮凝物沿著排渣漏斗進入貯渣排渣腔室中，并在導渣裝置的引導作用下，下落 到貯渣排渣腔室的邊緣;

　　3)廢水中銅離子絮凝完畢后，打開排水閥，將凈化水排出，一個處理周期完成;

　　4)當完成設定個處理周期后，將貯渣排渣腔室中的銅離子絮凝物排出。

　　8.根據權利要求7所述的方法，其特征在于：步驟1)中，γ-聚谷氨酸溶液的濃度為10-12g/L， γ-聚谷氨酸溶液與含銅廢液的體積比為1:40-1:30。

　　9.根據權利要求7所述的方法，其特征在于：步驟1)中，反應的溫度為15-30℃，反應 的時間為8-10min。

　　10.根據權利要求7所述的方法，其特征在于：步驟4)中，當裝置連續運行8-12小 時，進行清渣。

　　說明書

　　一種利用γ-聚谷氨酸去除電鍍廢水中銅離子的裝置及方法

　　技術領域

　　本發明涉及一種利用γ-聚谷氨酸去除電鍍廢水中銅離子的裝置及方法。

　　技術背景

　　隨著我國工業化和城鎮化步伐的快速推進，各類采礦廢渣、電鍍廢水、冶金及金屬加 工廢水的無序排放正使得我國的重金屬污染問題日益突出，重金屬污染事件層出不窮。重 金屬(如含鎘、汞、鉛、銅等)污染持久性強、對生物有富集作用以及能產生放大效應等， 而且大部分的重金屬元素污染都有著較高的生物毒性,即便是濃度很小，所產生的污染效 果和危害性也是十分顯著的。

　　銅污染是重金屬污染中比較常見的一種，近年來曾經有一些報道海灣地區銅污染造成 牡蠣肉變綠的事件。銅元素是人體所必須的微量元素，它參與人體30多種酶和金屬蛋白的 合成，但過量攝入銅元素，會在肝臟中產生蓄積，從而造成人體銅中毒。有證據表明銅元 素可誘導B-淀粉樣蛋白(一種神經毒性蛋白)的聚集，可能引起老年癡呆癥。同時有調查 顯示帕金森病患病率增加與銅元素的長時間顯露有關聯。當濃度超過0.6ppm時，會對水稻 的生長發育產生危害�？傊�，銅離子會污染地表水、地下水及土壤，對人類健康和水生動 植物帶來極大危害。

　　γ-聚谷氨酸(Poly-γ-GlutamicAcid)，簡稱γ-PGA，是一種由微生物合成的高分子聚合物。 γ-聚谷氨酸的特點之一是它能夠吸附水溶液中的金屬陽離子，這是由于其結構中具有COO- 反應活性基團，這種COO-反應活性基團對銅離、汞離子、鋅離子、鉻離子等具有鍵和作 用。γ-聚谷氨酸是由微生物發酵而來，在納豆(黃豆發酵豆)中被首次發現，具有水溶性 和強吸附性等特點。需要強調的是，這種物質無毒、可生物降解，不管是對環境還是對人 體都沒有危害，符合環境友好的需求。

　　工業廢水中的銅離子可由化學沉降法、離子交換法和吸附等方法去除。但電鍍廢水中 的銅離子常與其他金屬離子及絡合物共存，使得這些方法在處理銅離子，特別是去除低濃 度銅離子時效果不甚理想，因而近年來使用γ-聚谷氨酸吸附絮凝去除重金屬得到越來越多 的關注。

　　發明內容

　　本發明所要解決的技術問題是提供一種利用γ-聚谷氨酸去除電鍍廢水中銅離子的裝置及 方法，可以控制進水流量、γ-聚谷氨酸量及水力停留時間，通過攪拌使γ-聚谷氨酸和銅離子充 分接觸，并使沉淀絮體得到保護，可以批量處理含銅廢液，提高銅離子的去除效率。

　　為了解決以上技術問題，本發明的技術方案為：

　　一種利用γ-聚谷氨酸去除電鍍廢水中銅離子的裝置，包括反應裝置、進水箱和加藥箱， 其中，進水箱和加藥箱均與反應裝置連通，反應裝置內部分為上端的反應腔室和下端的貯渣 排渣腔室，兩者之間通過排渣漏斗隔開，排渣漏斗的下端開口處設置導渣裝置。

　　優選的，所述反應裝置內部還設置有攪拌裝置。攪拌裝置可以促進裝置內溶液的混合， 促進γ-聚谷氨酸對銅離子的吸附作用。

　　優選的，所述導渣裝置為半球形，該半球形導渣裝置的半徑大于排渣漏斗下端開口的半 徑。由于導渣裝置位于排渣漏斗的正下方，當導渣裝置的半徑較大時，可以在留出排渣縫隙 的同時，將絮凝物導入貯渣排渣腔室，并有效防止了反應腔室中溶液的流動對貯渣排渣腔室 中的絮凝物產生擾動，有利于絮凝物的收集。

　　優選的，所述導渣裝置為錐體。錐體的上部分可以伸入到排渣漏斗的下端開口，也可以 設置于排渣漏斗的下端開口的下端，可以更好地對絮凝物起到導送和保護的作用。

　　優選的，所述加藥箱與反應腔室的上端連通。加藥箱與反映腔室的上端連通，可以使γ- 聚谷氨酸更好地與廢水混合，防止γ-聚谷氨酸在擴散的過程中進入到貯渣排渣腔室中，造成 浪費。

　　優選的，所述進水箱與反應腔室的下端連通。

　　優選的，反應腔室的下端設置排水閥。當廢水處理一段時間后，開啟該排水閥即可將凈 化后的廢水排出，可以不用打開貯渣排渣腔室，有效地將絮凝物進行了隔離。

　　優選的，貯渣排渣腔室的下端設置有排渣出水閥。擋貯渣排渣腔室中的絮凝物積累到一 定量，可以將腔室內的水排出，然后將絮凝物排出。

　　優選的，所述反應腔室內設置液位計，加藥箱和反應腔室之間連接有計量泵。液位計可 以控制投入的廢水的量，計量泵可以控制γ-聚谷氨酸的加入量，從而控制γ-聚谷氨酸與廢水的 比例，獲得最佳的凈化效果。

　　一種利用γ-聚谷氨酸去除電鍍廢水中銅離子的方法，包括如下步驟：

　　1)將γ-聚谷氨酸溶液和含銅廢液加入到反應裝置的反應腔室中，攪拌，反應;

　　2)銅離子絮凝物沿著排渣漏斗進入貯渣排渣腔室中，并在導渣裝置的引導作用下，下落 到貯渣排渣腔室的邊緣;

　　3)廢水中銅離子絮凝完畢后，打開排水閥，將凈化水排出，一個處理周期完成;

　　4)當完成設定個處理周期后，將貯渣排渣腔室中的銅離子絮凝物排出。

　　優選的，步驟1)中，γ-聚谷氨酸溶液的濃度為10-12g/L。在該濃度范圍內，可以通過精 確控制γ-聚谷氨酸溶液的體積，來控制γ-聚谷氨酸與廢水的比例。

　　進一步優選的，步驟1)中，γ-聚谷氨酸溶液與含銅廢液的體積比為1:40-1:30。當γ-聚谷 氨酸與含銅廢水的用量比例是這樣時，γ-聚谷氨酸可以有效吸附含銅廢水中的銅離子，一方 面保證了廢水中銅離子的有效去除，另一方面使γ-聚谷氨酸得到最好利用，避免了浪費。

　　優選的，步驟1)中，反應的溫度為15-30℃。當反應的溫度在該溫度范圍內時，γ-聚谷氨 酸吸附銅離子的速率最高，對銅離子的去除效果最好。

　　優選的，步驟1)中，反應的時間為8-10min。在15-30℃溫度下，反應8-10min后，γ-聚谷 氨酸對銅離子的吸附已經達到了平衡，而此時的平衡狀態下，單位摩爾數的γ-聚谷氨酸吸附 的銅離子的量最多，這是經過實驗反復驗證而得。

　　優選的，步驟4)中，當裝置連續運行8-12小時，進行清渣。當裝置反復運行一段時間后， 銅離子絮凝物積累了一定量，再進行清理，可以保證廢水凈化的連續性。由該技術特征可以 看出，本發明的裝置處理銅離子廢水可以連續處理8-12小時，大大提高了銅離子廢水的處理 效率。

　　本發明的有益效果為：

　　1、將γ-聚谷氨酸以液態形式加入，符合其極易溶于水的特點，也更易控制投加量;

　　2、在反應過程中，已經絮凝的顆粒被排渣漏斗和導渣裝置隔離，絮凝體不易被破壞。 在一個處理周期完成后的排水過程中，由于排渣漏斗和導渣裝置的隔離作用，絮凝體不易 被水流激起重新回到反應系統，不會隨水流排出造成二次污染，而是貯存在下層，待多個 處理周期完成后，沉淀絮體再被集中清理。這樣保證了整個處理過程的連續性、穩定性和 高效性。
