申請日2015.09.30

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/04; F04C19/00

　　摘要

　　本發明公開了一種水環式真空泵廢水減排的方法，涉及泵體技術領域，采用包括水環式真空泵、冷卻池、抽水泵和廢水池的減排裝置,水環式真空泵連接有進水管和出水管，進水管與冷卻池通過控制閥門連接，冷卻池與抽水泵的排水口連接，在進水管上于控制閥門和水環式真空泵之間安裝有轉子流量計，抽水泵的抽水口與廢水池連接，出水管與所述廢水池連接;該方法包括以下步驟：A.將水環式真空泵運轉產生的廢水排入廢水池內;B.去除廢水池內的廢水上的懸浮物;C.在廢水池內加入中和劑;D.靜置分層，將廢水池內的上層液體抽入冷卻池。本發明用于水環式真空泵的廢水減排，與現有技術相比，本發明能夠控制廢水流量和循環利用廢水。

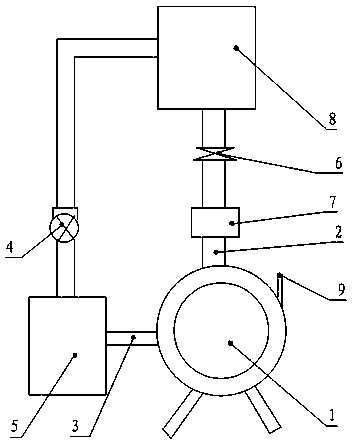

　　摘要附圖



　　權利要求書

　　1.一種水環式真空泵廢水減排的方法，其特征在于：采用包括水環式真空泵(1)、冷卻池(8)、抽水泵(4)和廢水池(5)的減排裝置，所述水環式真空泵(1)連接有進水管(2)和出水管(3)，所述進水管(2)與所述冷卻池(8)通過控制閥門(6)連接，所述冷卻池(8)與抽水泵(4)的排水口連接，在所述進水管(2)上于控制閥門(6)和所述水環式真空泵(1)之間安裝有轉子流量計(7)，所述抽水泵(4)的抽水口與廢水池(5)連接，所述出水管(3)與所述廢水池(5)連接;

　　該方法包括以下步驟：

　　A.將所述水環式真空泵(1)的進水量控制在30升/分鐘～50升/分鐘，把所述水環式真空泵(1)運轉產生的廢水排入所述廢水池(5)內;

　　B.去除所述廢水池(5)內的廢水上的懸浮物;

　　C.在所述廢水池(5)內加入中和劑，調節PH值至6.8～7.2;

　　D.靜置分層，將所述廢水池(5)內的上層液體抽入冷卻池(8)，冷卻至40℃以下，再次回到所述水環式真空泵(1)中進行循環利用。

　　2.根據權利要求1所述的水環式真空泵廢水減排的方法，其特征在于：所述中和劑為堿性劑。

　　3.根據權利要求1或2所述的水環式真空泵廢水減排的方法，其特征在于：所述中和劑為生石灰。

　　說明書

　　水環式真空泵廢水減排的方法

　　技術領域

　　本發明涉及泵體技術領域，尤其是一種用于水環式真空泵的廢水減排的方法。

　　背景技術

　　水環式真空泵在工作過程中會做功產生熱量，會使工作的水環發熱，同時一部分水和氣體一起被排走，因此，在工作過程中，必須不斷地給水環式真空泵供水，以冷卻和補充泵內消耗的水，滿足其工作要求;水環式真空泵在工作過程中抽吸氣體，而氣體中會夾有雜質，廢物溶入水環式真空泵內的水后形成廢水，廢水直接排放會污染環境。

　　專利申請?zhí)枺?01110336231.6公開了一種改進的水環式真空泵供水裝置，包括水環式真空泵和進水管路，所述水環式真空泵通過進水管路與汽水分離器相連，所述汽水分離器通過回水管與冷卻池相連，所述回水管上安裝有水泵，所述冷卻池通過冷卻水進水管與水環式真空泵相連，所述冷卻水進水管上設有進水控制裝置，所述進水管路上設有過濾裝置。該專利申請解決了穩定供水量和水環式真空泵真空度的問題，存在的缺點是產生的廢水不能重復利用。

　　發明內容

　　本發明所要解決的技術問題是提供一種水環式真空泵廢水減排的方法，它可以解決控制廢水重復利用問題。

　　為了解決上述問題，本發明所采用的技術方案是：一種水環式真空泵廢水減排的方法，采用包括水環式真空泵、冷卻池、抽水泵和廢水池的減排裝置，所述水環式真空泵連接有進水管和出水管，所述進水管與所述冷卻池通過控制閥門連接，所述冷卻池與抽水泵的排水口連接，在所述進水管上于控制閥門和所述水環式真空泵之間安裝有轉子流量計，所述抽水泵的抽水口與廢水池連接，所述出水管與所述廢水池連接;

　　該方法包括以下步驟：

　　A.將所述水環式真空泵的進水量控制在30升/分鐘～50升/分鐘，把所述水環式真空泵運轉產生的廢水排入所述廢水池內;

　　B.去除所述廢水池內的廢水上的懸浮物;

　　C.在所述廢水池內加入中和劑，調節PH值至6.8～7.2;

　　D.靜置分層，將所述廢水池內的上層液體抽入冷卻池，冷卻至40℃以下，再次回到所述水環式真空泵中進行循環利用。

　　進一步的：所述中和劑為堿性劑。

　　進一步的：所述中和劑為生石灰。

　　由于采用了上述技術方案，本發明與現有技術相比具有如下有益效果：

　　1、在水環式真空泵的出水管處設置廢水池，在廢水池與水環式真空泵的進水管處增加抽水泵，可以將處理過的廢水通過抽水泵進入到水環式真空泵內，使得廢水可以重復使用。

　　2、通過用轉子流量計監測進水管的進水量，按照設定值調整進入水環式真空泵內的水量，一般廢水循環利用3個月，不能再利用，需要排放出來，監控了進水管的進水量可以減少廢水排放量，監測后廢水排放量較監測前減少35%~40%。

　　3、用中和劑中和從水環式真空泵內的廢水，根據廢水的酸堿度選擇中和劑的性質，堿性的廢水用酸性中和劑中和，酸性的廢水用堿性中和劑中和，可以起到很好的廢水處理效果。
