申請日2015.09.30

　　公開(公告)日2015.12.16

　　IPC分類號C02F103/16; C02F9/04

　　摘要

　　本發明公開了一種帶攪拌反滲式壓濾板的電鍍污水處理機，包括污水處理箱，其特征在于，所述污水處理箱兩側上下端箱體邊架上均安裝有滑動軌道，所述滑動軌道上安裝有反滲式壓濾板，所述反滲式壓濾板上端板面上開設有多個反滲濾水孔，所述反滲式壓濾板下方前端板面上安裝有攪拌機裝置，所述反滲式壓濾板將所述污水處理箱分為前部箱體和后部箱體，所述攪拌機裝置安裝于所述前部箱體內。通過上述方式，本發明能夠在投入反應劑待電鍍污水反應完全后，利用反滲式壓濾板將分離出來的液體上清液導出污水處理箱體，隔離了固態雜質，便于后續污水處理加工開展，并且反滲式壓濾板上安裝有攪拌機裝置能對電鍍污水和反應劑混勻處理。

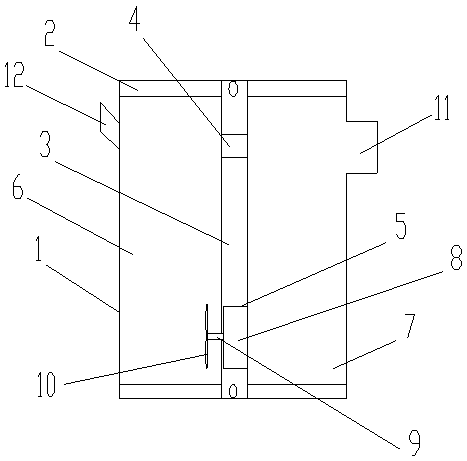

　　摘要附圖



　　權利要求書

　　1.一種帶攪拌反滲式壓濾板的電鍍污水處理機，包括污水處理箱，其特征在于，所述污水處理箱兩側上下端箱體邊架上均安裝有滑動軌道，所述滑動軌道上安裝有反滲式壓濾板，所述反滲式壓濾板上端板面上開設有多個反滲濾水孔，所述反滲式壓濾板下方前端板面上安裝有攪拌機裝置，所述反滲式壓濾板將所述污水處理箱分為前部箱體和后部箱體，所述攪拌機裝置安裝于所述前部箱體內。

　　2.根據權利要求1所述的帶攪拌反滲式壓濾板的電鍍污水處理機，其特征在于，所述攪拌機裝置包括旋轉電機、轉軸桿和攪拌槳葉，所述旋轉電機封閉固定于所述反滲式壓濾板內，所述旋轉電機輸出端同軸導出所述轉軸桿，所述攪拌槳葉安裝于所述轉軸桿上，所述攪拌槳葉朝向所述前部箱體轉動。

　　3.根據權利要求1所述的帶攪拌反滲式壓濾板的電鍍污水處理機，其特征在于，所述反滲式壓濾板豎直安裝滑動連接于所述滑動軌道上。

　　4.根據權利要求1所述的帶攪拌反滲式壓濾板的電鍍污水處理機，其特征在于，所述后部箱體上端設有一導料管，所述導料管豎直連通于所述后部箱體內。

　　5.根據權利要求1所述的帶攪拌反滲式壓濾板的電鍍污水處理機，其特征在于，所述前部箱體上安裝設有一進料管，所述進料管斜向?qū)�入所述前部箱體內。

　　6.根據權利要求1所述的帶攪拌反滲式壓濾板的電鍍污水處理機，其特征在于，所述反滲式壓濾板為一封閉板。

　　說明書

　　帶攪拌反滲式壓濾板的電鍍污水處理機

　　技術領域

　　本發明涉及污水處理領域，特別是涉及一種帶攪拌反滲式壓濾板的電鍍污水處理機。

　　背景技術

　　電鍍工廠排出的廢水和廢液中包含鉻，有的包含鎳或含鎘、含氰、含酸、含堿等。廢水中的金屬離子有的以簡單的陽離子形態存在，有的以酸根陰離子形式存在，有的則以復雜的絡合陰離子形式存在。一種廢水中常含有一種以上的有害成分，如氰化鍍鎘廢水中既有氰又有鎘。此外，一般鍍液中常含有機添加劑，如果不對電鍍廢水進行簡單處理，會引起一些環境問題和安全隱患。但傳統的電鍍廢水處理設備過于簡陋，不具備按順序單項依次處理廢水的能力，并且廢水中的固態雜質與液態廢水不能在處理時有效分隔，給電鍍廢水處理帶來一定難度。

　　發明內容

　　本發明主要解決的技術問題是提供一種帶攪拌反滲式壓濾板的電鍍污水處理機，能夠在投入反應劑待電鍍污水反應完全后，利用反滲式壓濾板將分離出來的液體上清液導出污水處理箱體。

　　為解決上述技術問題，本發明采用的一個技術方案是：提供一種帶攪拌反滲式壓濾板的電鍍污水處理機，包括污水處理箱，所述污水處理箱兩側上下端箱體邊架上均安裝有滑動軌道，所述滑動軌道上安裝有反滲式壓濾板，所述反滲式壓濾板上端板面上開設有多個反滲濾水孔，所述反滲式壓濾板下方前端板面上安裝有攪拌機裝置，所述反滲式壓濾板將所述污水處理箱分為前部箱體和后部箱體，所述攪拌機裝置安裝于所述前部箱體內。

　　在本發明一個較佳實施例中，所述攪拌機裝置包括旋轉電機、轉軸桿和攪拌槳葉，所述旋轉電機封閉固定于所述反滲式壓濾板內，所述旋轉電機輸出端同軸導出所述轉軸桿，所述攪拌槳葉安裝于所述轉軸桿上，所述攪拌槳葉朝向所述前部箱體轉動。

　　在本發明一個較佳實施例中，所述反滲式壓濾板豎直安裝滑動連接于所述滑動軌道上。

　　在本發明一個較佳實施例中，所述后部箱體上端設有一導料管，所述導料管豎直連通于所述后部箱體內。

　　在本發明一個較佳實施例中，所述前部箱體上安裝設有一進料管，所述進料管斜向?qū)�入所述前部箱體內。

　　在本發明一個較佳實施例中，所述反滲式壓濾板為一封閉板。

　　本發明的有益效果是：本發明能夠在投入反應劑待電鍍污水反應完全后，利用反滲式壓濾板將分離出來的液體上清液導出污水處理箱體，隔離了固態雜質，便于后續污水處理加工開展，并且反滲式壓濾板上安裝有攪拌機裝置能對電鍍污水和反應劑混勻處理。
