申請日2015.11.10
公開(公告)日2016.02.24
IPC分類號C02F9/06
摘要
本發明涉及一種適合聚合物驅采出水處理達標外排的方法。主要解決了經過現有技術處理的油田含聚采出水水質不能達到國家污水綜合排放標準的問題。其特征在于：包括以下步驟：(1)首先將含聚采出水裝入微電解反應器，同時向含聚采出水中加入濃硫酸液;(2)經過微電解反應器處理后的含聚采出水再進入Fenton氧化反應器進行反應，同時向Fenton反應器內投加復合氧化Fenton試劑;(3)經過Fenton氧化反應器處理后的水加堿后進入下一級的沉淀池做進一步的沉降分離，最終得到達標的凈化水。該適合聚合物驅采出水處理達標外排的方法，處理油田含聚采出水的水質完全可以達到國家污水綜合二級排放標準，確保了油田采出污水無污染排放。
權利要求書
1.一種適合聚合物驅采出水處理達標外排的方法，其特征在于：包括以下步驟：
(1)首先將含聚采出水裝入微電解反應器，微電解反應器內裝有填料,同時向含聚采出水中加入濃硫酸液;
(2)經過微電解反應器處理后的含聚采出水再進入Fenton氧化反應器進行反應，同時向Fenton反應器內投加復合氧化Fenton試劑;
(3)經過Fenton氧化反應器處理后的水加堿后進入下一級的沉淀池做進一步的沉降分離，最終得到完全可以達到國家污水綜合二級排放標準的凈化水。
2.根據權利要求1所述的適合聚合物驅采出水處理達標外排的方法，其特征在于：所述的步驟(1)中微電解反應器內填料為鐵刨花填料。
3.根據權利要求1所述的適合聚合物驅采出水處理達標外排的方法，其特征在于：所述的Fenton試劑為H2O2與催化劑Fe構成的氧化體系。
說明書
一種適合聚合物驅采出水處理達標外排的方法
技術領域：
本發明涉及油田聚合物驅采出水處理領域，尤其是一種適合聚合物驅采出水處理達標外排的方法。
背景技術：
目前已有的油田采出水處理技術，在除油技術方面為立式自然沉降罐、立式混凝沉降罐，以及射流氣浮選除油器,其中立式沉降罐的處理效率低、設備體積大，占地面積大;在過濾方面主要使用單層石英砂過濾器和雙層濾料過濾器，在水驅采出水處理方面目前正在應用核桃殼及纖維球濾料等過濾器。
國內外含油污水處理工藝總體上可采用物理化學法和生化處理法兩大類。物理化學法中，現在已經應用到含油污水處理的主要是混凝沉淀法(或氣浮法),絮凝沉降法主要適用于水中CODCr數值比較低水質,而CODCr主要組成是乳化油和有機懸浮固體、溶解態有機物較少的水質。油田采用粗�；劢Y(jié)除油、氣浮、混凝沉降、過濾四級凈化工藝的物化法，其出水中的CODCr不能達到國家外排污水的排放標準，且這種流程工藝復雜，運行管理復雜，運行費用高。國內已經有應用生化處理法到含油污水處理，主要是氧化塘法和生物接觸氧化法去除石油類和污水中的CODCr。其中氧化塘適用于來水污染程度低的含油污水，同時要求有良好的自然條件;生物接觸氧化法與氧化塘法相比運行費用較高，但與物化法相比運行費用低得多。這些油田采出水處理方法都是應用在不含聚合物的含油污水上，且?guī)追N處理方法各有利弊。
發明內容：
本發明在于克服背景技術中存在的經過現有技術處理的油田含聚采出水水質不能達到國家污水綜合排放標準的問題，而提供一種適合聚合物驅采出水處理達標外排的方法。該適合聚合物驅采出水處理達標外排的方法，經過處理的油田含聚采出水水質中的CODCr和石油類等指標完全可以達到國家污水綜合排放標準，且適用于小水量、臨時性的污水排放處理，確保了油田無污染排放，綠色環保生產。

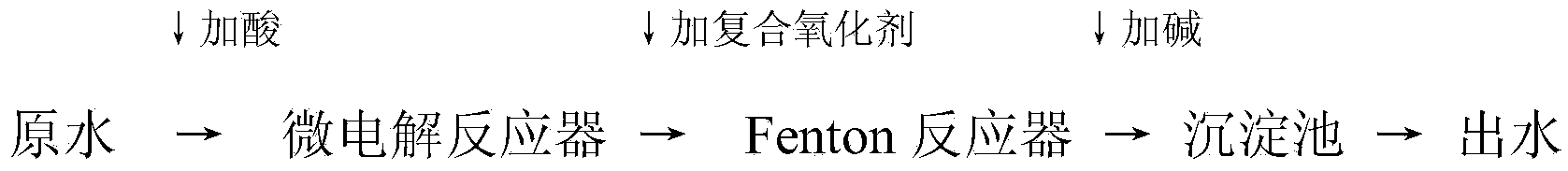

本發明解決其問題可通過如下技術方案來達到：該適合聚合物驅采出水處理達標外排的方法包括以下步驟：
(1)首先將含聚采出水加入微電解(micro-electrolysis)反應器，同時向含聚采出水中加入濃硫酸液調節污水的pH值,微電解反應器內裝有填料;
(2)經過微電解反應器處理后的含聚采出水再進入Fenton氧化反應器進行反應，同時向Fenton反應器內投加復合氧化Fenton試劑;
(3)經過Fenton氧化反應器處理后的水加堿后進入下一級的沉淀池做進一步的沉降分離，最終得到完全可以達到國家污水綜合二級排放標準凈化水。
所述的步驟(1)中微電解反應器內裝有鐵刨花填料;所述的步驟(2)Fenton試劑為H2O2與催化劑Fe構成的氧化體系。
首先將含聚采出水加入微電解(micro-electrolysis)反應器，同時向含聚采出水中加入濃硫酸液調節污水的pH值;微電解反應器內裝有單純的鐵刨花填料，具有微電解反應所需的基本元素Fe和C;低電位的Fe與高電位的C在污水中產生電位差，含油污水礦化度較高、可充當良好的電解質，形成無數的原電池，產生電極反應和由此所引起的一系列作用，改變污水中污染物的性質，達到污水處理的目的。一方面含聚采出水在微電池產生微電場的作用下，污水中分散的膠體顆粒、極性分子、細小污染物受微電場的作用后形成電泳，向相反電荷的電極方向移動，聚集在電極上，形成大顆粒沉淀，使含聚采出水的COD降低;另一方面是利用鐵的還原作用可使一些有機物還原為還原態;隨后是電極反應中得到的新生態氫具有較大的活性，能與污水中有機物聚丙烯酰胺、各種離子等許多組分發生氧化還原作用，破壞有機物的基團結構，使偶氮鍵破裂、大分子分解為小分子、硝基化合物還原為胺基化合物;最后是從陽極得到的Fe2+在有氧和堿性條件下，會生成Fe(OH)2和Fe(OH)3，生成的Fe(OH)3可水解生成 Fe(OH)2+,Fe(OH)2+等絡離子，具有很強的絮凝功能，吸附水中不溶性物質，起鐵離子的絡合作用使污水得到凈化。
其次經過微電解反應器電解處理后的含聚采出水再進入Fenton 反應器裝置進行氧化反應，投加的H2O2與催化劑Fe構成的氧化體系為Fenton試劑。其中Fe主要作為同質催化劑，而H2O2起氧化作用，在酸性條件下Fenton試劑通過催化分解產生羥基自由基(·OH)氧化分解有機物分子，使其礦化為CO2、H2O等無機質，氧化過程為鏈?zhǔn)椒磻?yīng)：·OH的產生為鏈的開始，其它自由基和反應中間體構成了鏈的節點，各種自由基之間或自由基與其它物質的相互作用使自由基被消耗，反應鏈終止。Fenton試劑參與反應的主要控制步驟是自由基，尤其是·OH的產生影響及其與有機物相互作用的過程，其反應機理歸納如下：
鏈的開始：Fe2++H2O2→Fe3++OH-+·OH(1)
鏈的傳遞：Fe2++·OH→Fe3++OH-(2)
·OH+H2O2→HO2·+H2O(3)
Fe3++H2O2→Fe2++HO2·+H+(4)
HO2·+Fe3+→Fe2++O2+H+(5)
Fe2++HO2·→HO2-+Fe3+(6)
·OH+R-H(有機物)→·R+H2O(7)
·OH+R-H(有機物)→·[R-H]++OH-(8)
·R+Fe3++HO-→P(產物)+Fe2++·OH(9)
·[R-H]++Fe3++HO-→P(產物)+Fe2++HO·+[H](10)
鏈的終止：2·OH→H2O2(11)
HO2·+HO2·→H2O2+O2(12)
Fe2++HO2·+H+→Fe3++H2O2(13)
Fe2++·OH→OH-+Fe3+(14)
微電解反應器-Fenton反應器聯合應用：調整pH值至酸性3.5，經過60min的微電解反應后，一方面含聚采出水中部分大分子有機物被轉化為小分子，有利于后續Fenton反應的進行，減輕了Fenton 反應的處理負荷;另一方面微電解出水pH值升至3.5～4.5，F(xiàn)e2+濃度介于50～100mg/L，形成了良好的Fenton反應條件。微電解反應出水再經過120min的Fenton氧化處理后的水進入下一級的沉淀池，在堿性條件下做進一步的混凝沉淀分離，可以有效使處理后的最終凈化含聚采出水達到國家《污水綜合排放標準》GB8978-1996二級指標要求,即:石油類≤10mg/L，CODcr≤120mg/L，BOD5≤30mg/L。
本發明與上述背景技術相比較可具有如下有益效果：經該適合聚合物驅采出水處理達標外排的方法處理后的含聚采出水CODCr平均為 79.7mg/L(進水平均368mg/L，處理后出水達到≤120mg/L的指標要求)，總?cè)コ试?8.3%;處理后出水BOD5平均為1.83mg/L(進水平均53mg/L，處理后出水達到≤30mg/L的指標要求)，總?cè)コ试?6.9%;石油類的總?cè)コ试?9.7%，出水平均值為3.25mg/L (進水平均31.7mg/L，處理后出水達到≤10mg/L的指標要求);微電解反應器-Fenton反應器聯合應用化學法處理后，含聚采出水中的聚合物濃度由來水的97.3mg/L降低到9.7mg/L，去除率在90.0%。經過處理的油田含聚采出水水質完全可以達到國家《污水綜合排放標準》GB8978-1996二級指標要求。
該發明適用于小水量、臨時性的污水排放處理，即可實現移動化成套處理裝置，也具有間歇性處理的靈活性，確保了油田含聚污水的外排有效處理，實現污水無污染的排放，避免了污水不經達標處理就排放所造成的污染環境，以及水資源的浪費，從而達到在油田開發過程中實現零污染的綠色環保生產。
