申請日2015.09.30

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/04

　　摘要

　　本發明公開一種燒結濕式鎂法脫硫凈化廢水處理系統，包括對濕式電除塵器的沖洗廢水處理的濕式電除塵器廢水處理子系統、對脫硫塔輸出煙氣經機械脫水處理后得到的脫水廢水處理的脫硫塔廢水處理子系統;所述濕式電除塵器廢水處理子系統，包括依次連通的存儲沖洗廢水的第一廢水調節池、第一中和池、第一反應池、第一絮凝池以及澄清器、清水池，其中所述清水池內設有氯離子濃度檢測裝置，所述清水池與所述回收的脫硫塔廢水處理子系統連通，所述清水池與凈化塔的漿液補給系統連通;所述回收的脫硫塔廢水處理子系統，包括依次連通的存儲沖洗廢水的第二廢水調節池、第二中和池、第二反應池、第二絮凝池、澄清器、清水池，以及大粒徑雜質過濾裝置、小粒徑雜質及氯離子過濾裝置。

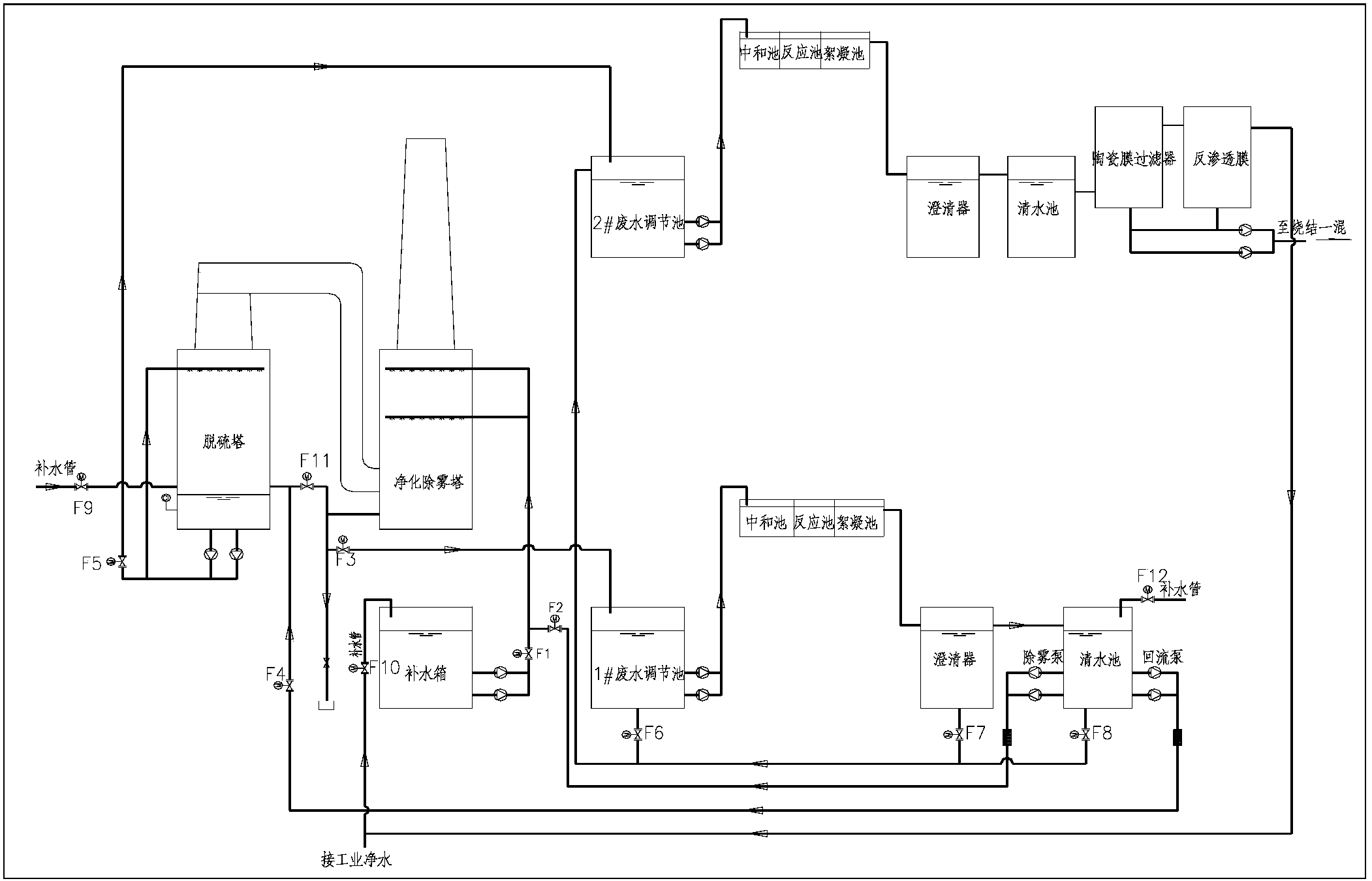

　　摘要附圖



　　權利要求書

　　1.一種燒結濕式鎂法脫硫凈化廢水處理系統，其特征在于，包括對濕式 電除塵器的沖洗廢水處理的濕式電除塵器廢水處理子系統、濕式電除塵器廢水 回收子系統以及對脫硫塔輸出煙氣經機械脫水處理后得到的脫水廢水處理的脫 硫塔廢水處理子系統、脫硫塔廢水回收子系統;

　　其中，

　　所述濕式電除塵器廢水處理子系統，包括依次連通的存儲沖洗廢水的第一 廢水調節池、第一中和池、第一反應池、第一絮凝池以及澄清器、清水池，其 中所述清水池內設有氯離子濃度檢測裝置，所述清水池與所述回收的脫硫塔廢 水處理子系統連通;

　　所述濕式電除塵器廢水回收子系統包括與凈化塔的漿液補給系統連通漿液 補給管道以及設置在所述漿液補給管道上的閥門;

　　所述脫硫塔廢水處理子系統，包括依次連通的存儲沖洗廢水的第二廢水調 節池、第二中和池、第二反應池、第二絮凝池、澄清器、清水池，以及大粒徑 雜質過濾裝置、小粒徑雜質及氯離子過濾裝置;

　　脫硫塔廢水回收子系統包括連通小粒徑雜質及氯離子過濾裝置與濕式除塵 器的補水箱的工業凈水運輸管道以及分別設置在所述的大粒徑雜質過濾裝置;

　　所述清水池與所述第二廢水調節池連通;

　　所述沖洗廢水經過第一廢水調節池緩沖后以預定流量勻速輸入第一中和池 進行酸堿中和反應，再輸入第一反應池與石灰進行化學反應，再輸入第一絮凝 池進行絮凝，再輸入澄清器，得到上清液，上清液輸出至清水池，檢測清水池 內的沖洗廢水氯離子濃度，若氯離子濃度高于20000mg/L，則將所述上清液輸出 至第二廢水調節池，若氯離子濃度低于20000mg/L，則將所述上清液輸出至凈化 塔的漿液補給系統;

　　所述脫水廢水經過第二廢水調節池以預定流量勻速輸入第二中和池進行酸 堿中和反應，再輸入第二反應池與石灰及重金屬絡合劑進行化學反應，再輸入 第二絮凝池進行絮凝，再輸入澄清器，得到上清液，上清液輸出至清水池，再 將上清液采用陶瓷膜過濾器進行大粒徑的雜質過濾反應，所述大粒徑雜質的粒 徑為0.001mm-0.5mm，將得到的過濾液采用反滲透膜進行過濾，得到工業凈水。

　　2.根據權利要求1所述的燒結濕式鎂法脫硫凈化廢水處理系統，其特征在 于，所述大粒徑過濾膜為陶瓷過濾器。

　　說明書

　　燒結濕式鎂法脫硫凈化廢水處理系統及工藝

　　技術領域

　　本發明涉及環境工程和污水處理領域，具體涉及一種燒結濕式鎂法脫硫凈化廢水處理系統。

　　背景技術

　　由于濕式鎂法脫硫由于運行費用低，脫硫效率高，所以被國內鋼鐵企業燒結或球團大量的工程應用，同時為了降低投資和運行費用，現有脫硫裝置無GGH(煙氣換熱器)，脫硫后的排煙溫度僅50℃左右，雖然對煙囪進行了防腐，但防腐效果較差，煙囪低溫SO3腐蝕嚴重。脫硫后的煙氣中含有大量水霧、硫酸霧及微細氣溶膠，這些物質在煙囪附近飄落，氣溫低時易形成“塵雨”或“小雪花”。“景觀”污染非常嚴重。

　　采用高效濕式靜電除塵器能夠有效去除此類現象，并且可有效去除SO3、重金屬、微細粉塵(PM2.5)、細小液滴等，大大降低煙氣的不透明度(渾濁度)，煙氣排放濃度也將大大降低，滿足了更高的環保要求;另外，SO3和水霧的大量去除，可以有效降低煙囪防腐的防腐等級，社會效益經濟效益顯著。

　　濕式電除塵器是在干式電除塵器的基礎上發展起來的。由于其除塵效率高、適用于含有高比電阻粉塵煙氣的處理，并且可以凈化某些有害氣體，因此，近年來濕式電除塵器有較大發展。進入濕式電除塵器前的煙氣，一般都要在噴霧塔或入口擴散段內增濕，并使之飽和。飽和煙氣進入電場后，氣流中的塵粒或霧滴很快就帶上電荷，在電場力的作用下移向集塵電極，附著在極板上的霧滴連接成片，形成液膜，液膜連同塵粒在重力的作用下掉入除塵器下部的泥漿槽內。

　　濕法清灰是濕式電除塵器區別于干式電除塵器的特點之一。由于濕式電除塵器是利用極板上的液膜水流清除灰塵的，無需振打裝置，因此消除了粉塵的二次飛揚，提高了除塵效率。濕式電除塵器采用液膜水流清除極板灰塵，一般將該清灰用水稱為沖洗水。由于沖洗水中含有濕式電除塵器捕集下來的SO3、重金屬、微細粉塵(PM2.5)，因此，沖洗排水就成為近似于脫硫廢水的污水。

　　國內鋼鐵企業燒結脫硫水主要污染指標有：易導致結垢的鈣離子1000-4000(mg/l)和易導致腐蝕的氯離子15000-20000(mg/l)。經測算和現場化驗分析，濕式電除塵器沖洗排水主要污染指標有：易導致結垢的鈣離子1000-4000(mg/l)和易導致腐蝕的氯離子500-1500(mg/l)。濕式電除塵器必需的沖洗增加了濕法脫硫系統的污水量，能否對該沖洗水進行有效的凈化、回用，將很大程度影響濕式電除塵器的應用和推廣。

　　發明內容

　　針對上述問題，本發明提供一種合理回收、處理、利用濕鎂法脫硫后增設濕式電除塵器產生的廢水的燒結濕式鎂法脫硫凈化廢水處理系統及方法。

　　為達到上述發明目的，本發明燒結濕式鎂法脫硫凈化廢水處理系統，包括對濕式電除塵器的沖洗廢水處理的濕式電除塵器廢水處理子系統、濕式電除塵器廢水回收子系統以及對脫硫塔輸出煙氣經機械脫水處理后得到的脫水廢水處理的脫硫塔廢水處理子系統、脫硫塔廢水回收子系統;

　　其中，

　　所述濕式電除塵器廢水處理子系統，包括依次連通的存儲沖洗廢水的第一廢水調節池、第一中和池、第一反應池、第一絮凝池以及澄清器、清水池，其中所述清水池內設有氯離子濃度檢測裝置，所述清水池與所述回收的脫硫塔廢水處理子系統連通;

　　所述濕式電除塵器廢水回收子系統包括與所述硫化塔的漿液補給系統連通漿液補給管道以及設置在所述漿液補給管道上的閥門;

　　所述脫硫塔廢水處理子系統，包括依次連通的存儲沖洗廢水的第二廢水調節池、第二中和池、第二反應池、第二絮凝池、澄清器、清水池，以及大粒徑雜質過濾裝置、小粒徑雜質及氯離子過濾裝置;

　　脫硫塔廢水回收子系統包括連通小粒徑雜質及氯離子過濾裝置與濕式除塵器的補水箱的工業凈水運輸管道以及分別設置在所述的大粒徑雜質過濾裝;

　　所述清水池與所述第二廢水調節池連通;

　　所述沖洗廢水經過第一廢水調節池以預定流量勻速輸入第一中和池進行酸堿中和反應，再輸入第一反應池與石灰進行化學反應，再輸入第一絮凝池進行絮凝，再輸入澄清器，得到上清液，上清液輸出至清水池，檢測清水池內的沖洗廢水氯離子濃度，若氯離子濃度高于20000mg/L，則將所述上清液輸出至第二廢水調節池，若氯離子濃度低于20000mg/L，則將所述上清液輸出至凈化塔的漿液補給系統;

　　所述脫水廢水經過第二廢水調節池以預定流量勻速輸入第二中和池進行酸堿中和反應，再輸入第二反應池與石灰及重金屬絡合劑進行化學反應，再輸入第二絮凝池進行絮凝，再輸入澄清器，得到上清液，上清液輸出至清水池，再將上清液采用陶瓷過濾器進行大粒徑的雜質過濾反應，所述大粒徑雜質的粒徑為0.01μm～1μm，將得到的過濾液采用反滲透膜進行過濾，得到工業凈水。

　　進一步地，所述大粒徑過濾膜為陶瓷過濾器。

　　本發明燒結濕式鎂法脫硫凈化廢水處理系統，凈化塔內沖洗用水經過凈化后返回脫硫塔內作為漿液補充水進行脫硫循環使用。脫硫塔內根據漿液濃度需要排出的廢水經過凈化返回作為凈化塔內沖洗補充水。脫硫塔內排水采用陶瓷膜過濾器凈化，具有抗污染、使用壽命長等優勢。膜系統脫除的濃鹽水送到燒結配料作為混勻用水，整個脫硫系統水系統閉路循環，不產生有害廢水。
