申請日2017.11.01
公開(公告)日2018.03.06
IPC分類號E03C1/30; E03F9/00
摘要
一種水彈型污水管道疏通裝置，涉及管道疏通設備領域，在電源盒上設有電源線、開關和接電盒，接電盒上設有插線裝置，插線裝置上設有火線和零線，火線和零線上設有爆破彈，爆破彈內設有爆破除污粉，爆破除污粉按以下重量份制作而成：金屬鎂粉50‑70，高氯酸鉀10‑30，硫磺粉5‑15，紅磷1‑4，碳粉4‑12，茉莉香精10‑20，去污粉10‑30;本發明結構簡單、操作便捷，不但可以快速清除污水管道堵塞，而且極大的減少清除工作的維修時間和維修費用成本，便于普通家庭或工廠污水管道的日常清除堵塞的工作。

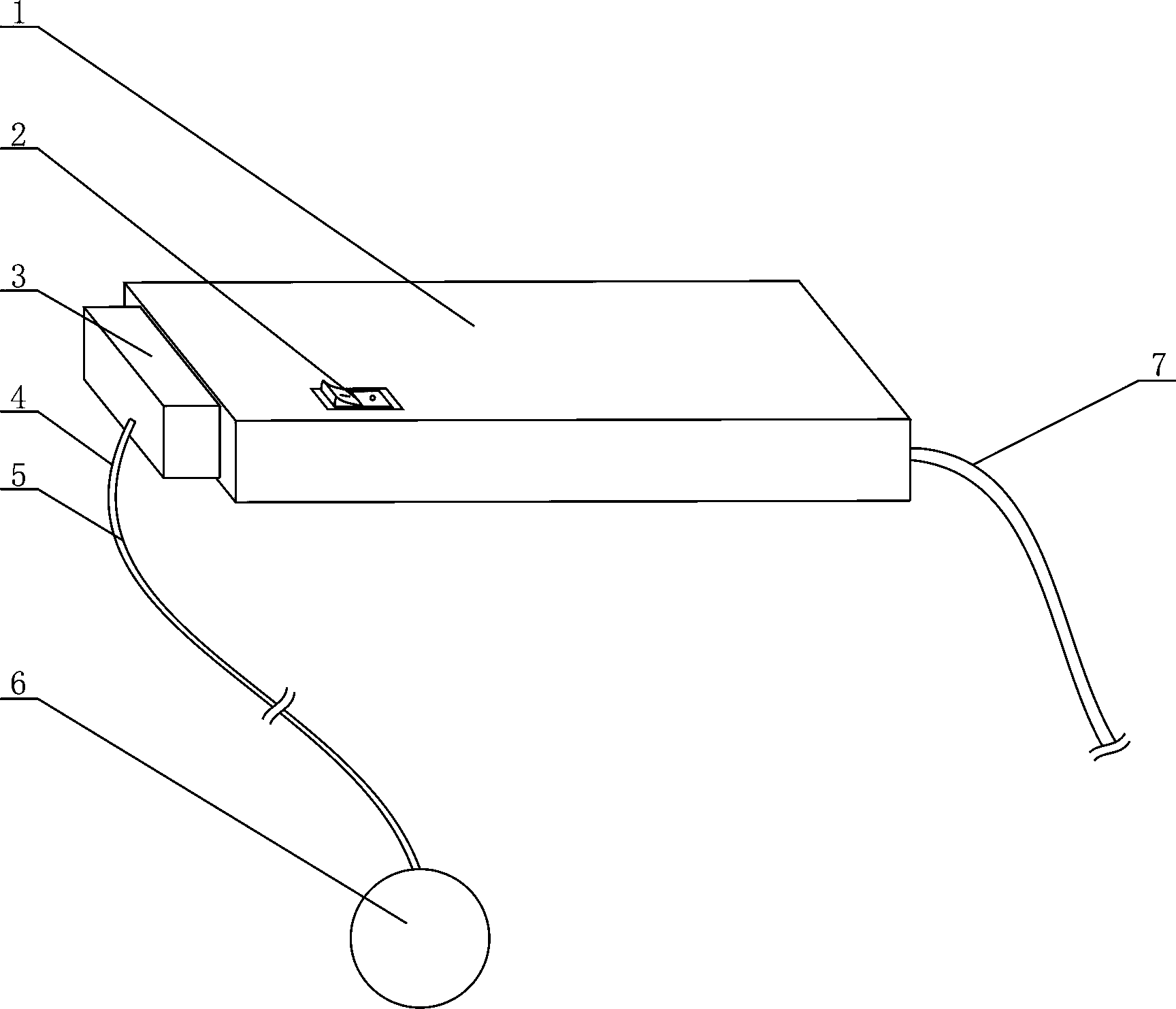

摘要附圖
權利要求書
1.一種水彈型污水管道疏通裝置，包括電源盒、開關、電源線、零線、火線、爆破彈、爆破除污粉、接電盒和插線裝置，其特征是：在電源盒上設有電源線、開關和接電盒，接電盒上設有插線裝置，插線裝置上設有火線和零線，火線和零線上設有爆破彈，爆破彈內設有爆破除污粉，爆破除污粉按以下重量份制作而成：
金屬鎂粉 50-70，高氯酸鉀 10-30，硫磺粉 5-15 紅磷1-4 碳粉 4-12，茉莉香精 10-20 去污粉 10-30
第一步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合;
第二步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合后采用防水布進行包裹;
第三步，將防水布包裹后的爆破彈與插線裝置相連接即可。
2.根據權利要求1所述的一種水彈型污水管道疏通裝置，其特征是：所述爆破彈為長方型、圓球型或橢圓型結構，爆破彈的直徑為管道直徑的十五分之一至三十分之一之間任一數值。
3.根據權利要求1所述的一種水彈型污水管道疏通裝置，其特征是：所述插線裝置與接線盒連接處的插線裝置上設有防污口袋，防污口袋為長方型或圓型結構，防污口袋由固定片和袋體構成，袋體的一端設有固定片，袋體的另一端設有開口，袋體的開口方向與爆破彈相對應。
4.根據權利要求1所述的一種水彈型污水管道疏通裝置，其特征是：所述電源盒為長方型結構，電源盒的一側面上設有電源線，電源盒的另一側面上設有接電盒，電源盒的的上端面上設有開關，開關通過導線與接電盒和電源線相連接。
5.根據權利要求1所述的一種水彈型污水管道疏通裝置，其特征是：所述接電盒為長方型結構，接電盒的一側面與電源盒的側面相連接，接電盒的另一側面上設有配電塊，配電塊上均勻分布若干個插線塊。
6.根據權利要求1所述的一種水彈型污水管道疏通裝置，其特征是：所述插線塊為長方型結構，插線塊上設有插線槽，插線槽為圓柱型或棱柱型結構，插線槽的上端設有卡塊，插線槽的下端設有固定塊，卡塊的下端面與固定塊的上端面相連接，固定塊的下端設有限位塊，限位塊可以向下拉動固定塊打開插線槽使得火線或者零線插入插線槽中，放開限位塊使得固定塊向上將火線或者零線固定在插線槽中。
7.根據權利要求1所述的一種水彈型污水管道疏通裝置，其特征是：所述火線和零線的一端分別插入一個插線塊中，火線和零線的另一端插入爆破水彈中，爆破水彈中設有爆破除污粉。
8.根據權利要求1所述的一種水彈型污水管道疏通裝置，其特征是：所述爆破除污粉按以下重量份制作而成：金屬鎂粉 50 高氯酸鉀 10 硫磺粉 5 紅磷1 碳粉 4 茉莉香精 10去污粉 10;
第一步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合;
第二步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合后采用防水布進行包裹;
第三步，將防水布包裹后的爆破彈與插線裝置相連接即可。
9.根據權利要求1所述的一種水彈型污水管道疏通裝置，其特征是：所述爆破除污粉按以下重量份制作而成：金屬鎂粉 60 高氯酸鉀 20 硫磺粉 10 紅磷2 碳粉 8 茉莉香精 15去污粉 20;
第一步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合;
第二步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合后采用防水布進行包裹;
第三步，將防水布包裹后的爆破彈與插線裝置相連接即可。
10.根據權利要求1所述的一種水彈型污水管道疏通裝置，其特征是：所述爆破除污粉按以下重量份制作而成：金屬鎂粉 70 高氯酸鉀 30 硫磺粉 15 紅磷 4 碳粉 12 茉莉香精 20 去污粉 30;
第一步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合;
第二步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合后采用防水布進行包裹;
第三步，將防水布包裹后的爆破彈與插線裝置相連接即可。
說明書
一種水彈型污水管道疏通裝置
【技術領域】
本發明涉及管道疏通設備領域，尤其是涉及一種水彈型污水管道疏通裝置。
【背景技術】
公知的，日常家庭中的污水管道或是工廠生產用的污水管道由于管道內流體物質經年累月地慢慢的附著在管道壁上使管道逐漸變細，管道自身和其他物質發生化學反應也逐漸變細再加上異物掉入慢慢累積，管道就會出現堵塞的情況，堵塞之后嚴重影響家庭的日常生活或者工廠的日常生產，目前家庭中常用的方式主要是彈簧疏通，工廠的污水管道主要使用高壓水進行清理，但是這些疏通方式不僅疏通工具體型大、笨重，而且操作起來非常繁瑣，疏通人員操作機器的難度非常大，這樣就會造成疏通效率非常低而且疏通效果沒有保證，這種情況對正常生活或是工廠的正常生產都會帶來極大的不便。
【發明內容】
為了克服背景技術中的不足，本發明公開了一種水彈型污水管道疏通裝置，本發明通過在電源盒上設置電源線、開關和接電盒，接電盒上設有插線裝置，插線裝置上設有火線和零線，火線和零線上設有爆破彈，爆破彈內設有爆破除污粉，以此來達到快速、簡潔的將污水管道中的堵塞清除掉，從而提高清除堵塞工作效率，減少維修時間和成本的目的。
為了實現所述發明目的，本發明采用如下技術方案：
一種水彈型污水管道疏通裝置，包括電源盒、開關、電源線、零線、火線、爆破彈、爆破除污粉、接電盒和插線裝置，在電源盒上設有電源線、開關和接電盒，接電盒上設有插線裝置，插線裝置上設有火線和零線，火線和零線上設有爆破彈，爆破彈內設有爆破除污粉，爆破除污粉按以下重量份制作而成：
金屬鎂粉 50-70，高氯酸鉀 10-30，硫磺粉 5-15 紅磷1-4 碳粉 4-12，茉莉香精 10-20 去污粉 10-30
第一步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合;
第二步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合后采用防水布進行包裹;
第三步，將防水布包裹后的爆破彈與插線裝置相連接即可。
所述爆破彈為長方型、圓球型或橢圓型結構，爆破彈的直徑為管道直徑的十五分之一至三十分之一之間任一數值。
所述插線裝置與接線盒連接處的插線裝置上設有防污口袋，防污口袋為長方型或圓型結構，防污口袋由固定片和袋體構成，袋體的一端設有固定片，袋體的另一端設有開口，袋體的開口方向與爆破彈相對應。
所述電源盒為長方型結構，電源盒的一側面上設有電源線，電源盒的另一側面上設有接電盒，電源盒的的上端面上設有開關，開關通過導線與接電盒和電源線相連接。
所述接電盒為長方型結構，接電盒的一側面與電源盒的側面相連接，接電盒的另一側面上設有配電塊，配電塊上均勻分布若干個插線塊。
所述插線塊為長方型結構，插線塊上設有插線槽，插線槽為圓柱型或棱柱型結構，插線槽的上端設有卡塊，插線槽的下端設有固定塊，卡塊的下端面與固定塊的上端面相連接，固定塊的下端設有限位塊，限位塊可以向下拉動固定塊打開插線槽使得火線或者零線插入插線槽中，放開限位塊使得固定塊向上將火線或者零線固定在插線槽中。
所述火線和零線的一端分別插入一個插線塊中，火線和零線的另一端插入爆破彈中，爆破彈中設有爆破除污粉。
所述爆破除污粉按以下重量份制作而成：金屬鎂粉 50 高氯酸鉀 10 硫磺粉 5紅磷1 碳粉 4 茉莉香精 10 去污粉 10;
第一步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合;
第二步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合后采用防水布進行包裹;
第三步，將防水布包裹后的爆破彈與插線裝置相連接即可。
所述爆破除污粉按以下重量份制作而成：金屬鎂粉 60 高氯酸鉀 20 硫磺粉 10紅磷2 碳粉 8 茉莉香精 15 去污粉 20;
第一步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合;
第二步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合后采用防水布進行包裹;
第三步，將防水布包裹后的爆破彈與插線裝置相連接即可。
所述爆破除污粉按以下重量份制作而成：金屬鎂粉 70 高氯酸鉀 30 硫磺粉 15紅磷 4 碳粉 12 茉莉香精 20 去污粉 30;
第一步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合;
第二步，將金屬鎂粉、高氯酸鉀、硫磺粉、紅磷、碳粉、茉莉香精、去污粉進行混合后采用防水布進行包裹;
第三步，將防水布包裹后的爆破彈與插線裝置相連接即可。
去污粉：主要成分是碳酸氫鈉即工業用小蘇打，介面活性劑，加了少量白土起吸附作用，細沙增加摩擦力，加了少量堿增加去污力，具有腐蝕性，主要用于家庭日常清潔，適用于各種不銹鋼花灑、水龍頭、臺盆、光滑大理石、鍋具、餐具、廚房水槽、浴缸、衛浴瓷磚，各類瓷器、銀器及其它堅硬表面的清潔保養。
由于采用了上述技術方案，本發明具有如下有益效果：
本發明所述的一種水彈型污水管道疏通裝置，包括電源盒、開關、電源線、零線、火線、爆破彈、爆破除污粉、接電盒和插線裝置，通過在電源盒上設置電源線、開關和接電盒，接電盒上設有插線裝置，插線裝置上設有火線和零線，火線和零線上設有爆破彈，爆破彈內設有爆破除污粉，以此來達到快速、簡潔的將污水管道中的堵塞清除掉，從而提高清除堵塞工作效率，減少維修時間和成本的目的;本發明結構簡單、操作便捷，不但可以快速清除污水管道堵塞，而且極大的減少清除工作的維修時間和維修費用成本，便于普通家庭或工廠污水管道的日常清除堵塞的工作。
