申請日2017.11.01

　　公開(公告)日2018.02.02

　　IPC分類號B65F1/14

　　摘要

　　本發明公開了一種可自動過濾廢水的環保垃圾桶，包括垃圾桶主體，所述垃圾桶主體的內底部放置有內桶，所述內桶的底部為漏斗狀結構，出水管的一端延伸至內桶的內部，位于垃圾桶主體外部的出水管下端螺紋連接有連接套，連接套的下端固定有過濾筒，過濾筒的內部從上往下依次設有細沙層、生化棉層和活性炭層，所述過濾筒的底部螺紋連接有保護蓋，所述保護蓋的內頂部兩側對稱固定有抵壓桿，兩個抵壓桿的上端抵在活性炭層的底部兩側，所述內桶的內下部周向固定有環形固定桿，環形固定桿的頂部通過螺絲固定有過濾網，所述垃圾桶主體的頂部一側鉸接有密封蓋。本發明結構新穎，設計巧妙，結構合理，適合推廣。

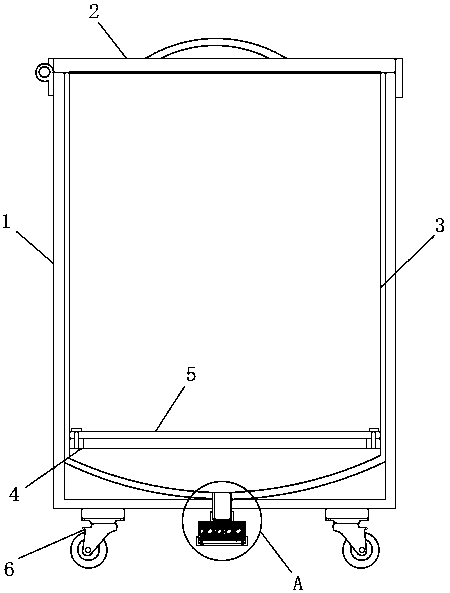

　　摘要附圖



　　權利要求書

　　1.一種可自動過濾廢水的環保垃圾桶，包括垃圾桶主體(1)，其特征在于，所述垃圾桶主體(1)的內底部放置有內桶(3)，所述內桶(3)的底部為漏斗狀結構，且內桶(3)的底部中間位置連接有出水管(7)，出水管(7)的一端延伸至內桶(3)的內部，另一端延伸至垃圾桶主體(1)的外部，位于垃圾桶主體(1)外部的出水管(7)下端螺紋連接有連接套(8)，連接套(8)的下端固定有過濾筒(9)，過濾筒(9)的內部從上往下依次設有細沙層(10)、生化棉層(11)和活性炭層(12)，所述過濾筒(9)的底部螺紋連接有保護蓋(13)，所述保護蓋(13)的內頂部兩側對稱固定有抵壓桿(14)，兩個抵壓桿(14)的上端抵在活性炭層(12)的底部兩側，所述內桶(3)的內下部周向固定有環形固定桿(4)，環形固定桿(4)的頂部通過螺絲固定有過濾網(5)，所述垃圾桶主體(1)的頂部一側鉸接有密封蓋(2)。

　　2.根據權利要求1所述的一種可自動過濾廢水的環保垃圾桶，其特征在于，所述垃圾桶主體(1)的底部四個角處安裝有滾輪座，滾輪座的底部安裝有滾輪(6)。

　　3.根據權利要求1所述的一種可自動過濾廢水的環保垃圾桶，其特征在于，所述有細沙層(10)、生化棉層(11)和活性炭層(12)的外部均設有一個保護殼(15)，保護殼(15)的內部分別放置有細沙顆粒、生化棉和活性炭顆粒，保護殼(15)的頂面和底面均蒙上一層無紡布(16)。

　　4.根據權利要求1所述的一種可自動過濾廢水的環保垃圾桶，其特征在于，所述保護蓋(13)的底面均勻分布有出水孔。

　　5.根據權利要求1所述的一種可自動過濾廢水的環保垃圾桶，其特征在于，所述密封蓋(2)的頂部安裝有把手，且把手上套接有橡膠套。

　　6.根據權利要求1所述的一種可自動過濾廢水的環保垃圾桶，其特征在于，所述垃圾桶主體(1)和內桶(3)均采用不銹鋼材質制成。

　　說明書

　　一種可自動過濾廢水的環保垃圾桶

　　技術領域

　　本發明涉及垃圾桶技術領域，尤其涉及一種可自動過濾廢水的環保垃圾桶。

　　背景技術

　　垃圾桶，又名廢物箱或垃圾箱，是指裝放垃圾的地方。多數以金屬或塑膠制，用時放入塑料袋，當垃圾一多便可扎起袋丟掉。垃圾桶是人們生活中“藏污納垢”的容器，也是社會文化的一種折射。多數垃圾桶都有蓋以防垃圾的異味四散，有些垃圾桶可以以腳踏開啟。家居的垃圾桶多數放于廚房，以便放置廚余。有些家庭會在主要房間都各置一個。有些游樂場的垃圾桶會特別設計成可愛的人物。

　　現有的垃圾桶均為一個桶狀結構的容器，然后垃圾桶的內部套上垃圾袋，這樣可以方便扔掉垃圾，但是垃圾袋也屬于塑料制品，同樣會污染環境，現在提倡無袋生活，沒有垃圾袋時，垃圾中的廢水如何解決呢，廢水容易變質，為此，本發明提出一種可自動過濾廢水的環保垃圾桶。

　　發明內容

　　本發明的目的是為了解決現有技術中存在的缺點，而提出的一種可自動過濾廢水的環保垃圾桶。

　　為了實現上述目的，本發明采用了如下技術方案：

　　一種可自動過濾廢水的環保垃圾桶，包括垃圾桶主體，所述垃圾桶主體的內底部放置有內桶，所述內桶的底部為漏斗狀結構，且內桶的底部中間位置連接有出水管，出水管的一端延伸至內桶的內部，另一端延伸至垃圾桶主體的外部，位于垃圾桶主體外部的出水管下端螺紋連接有連接套，連接套的下端固定有過濾筒，過濾筒的內部從上往下依次設有細沙層、生化棉層和活性炭層，所述過濾筒的底部螺紋連接有保護蓋，所述保護蓋的內頂部兩側對稱固定有抵壓桿，兩個抵壓桿的上端抵在活性炭層的底部兩側，所述內桶的內下部周向固定有環形固定桿，環形固定桿的頂部通過螺絲固定有過濾網，所述垃圾桶主體的頂部一側鉸接有密封蓋。

　　優選的，所述垃圾桶主體的底部四個角處安裝有滾輪座，滾輪座的底部安裝有滾輪。

　　優選的，所述有細沙層、生化棉層和活性炭層的外部均設有一個保護殼，保護殼的內部分別放置有細沙顆粒、生化棉和活性炭顆粒，保護殼的頂面和底面均蒙上一層無紡布。

　　優選的，所述保護蓋的底面均勻分布有出水孔。

　　優選的，所述密封蓋的頂部安裝有把手，且把手上套接有橡膠套。

　　優選的，所述垃圾桶主體和內桶均采用不銹鋼材質制成。

　　與現有技術相比，本發明的有益效果是：通過出水管的一端延伸至內桶的內部，另一端延伸至垃圾桶主體的外部，位于垃圾桶主體外部的出水管下端螺紋連接有連接套，連接套的下端固定有過濾筒，環形固定桿的頂部通過螺絲固定有過濾網，在使用時，可以將垃圾中的水分過濾下來，水分通過出水管流到過濾筒中，這樣就可以對廢水進行過濾，活性炭層可以對異味進行吸附，防止異味的散發，并且本裝置的過濾筒可以拆解，方便使用，方便更換濾芯，過濾網也可以更換，本發明結構新穎，設計巧妙，結構合理，適合推廣。
