申請日2015.10.28

　　公開(公告)日2016.05.25

　　IPC分類號C02F9/02; B01D39/20

　　摘要

　　一種純水廢水回收利用裝置，純水機的排廢水口連接有過濾器，過濾器通過回收管道與樓頂?shù)膬?chǔ)存桶連接，回收管道上設有水泵;純水機制純水剩余的廢水經過過濾器過濾后由水泵抽入樓頂?shù)膬?chǔ)存桶中，并儲存起來;廁所用水設備和去毛刺機用水設備的管道連接至儲存桶中，廁所用水設備和去毛刺機用水設備所使用的水都是儲存桶中經過過濾的廢水。本發明提供的技術方案通過更改管路及增加儲存設施，回收純水機排出的廢水，使自來水得到100%利用，減少水資源的浪費。

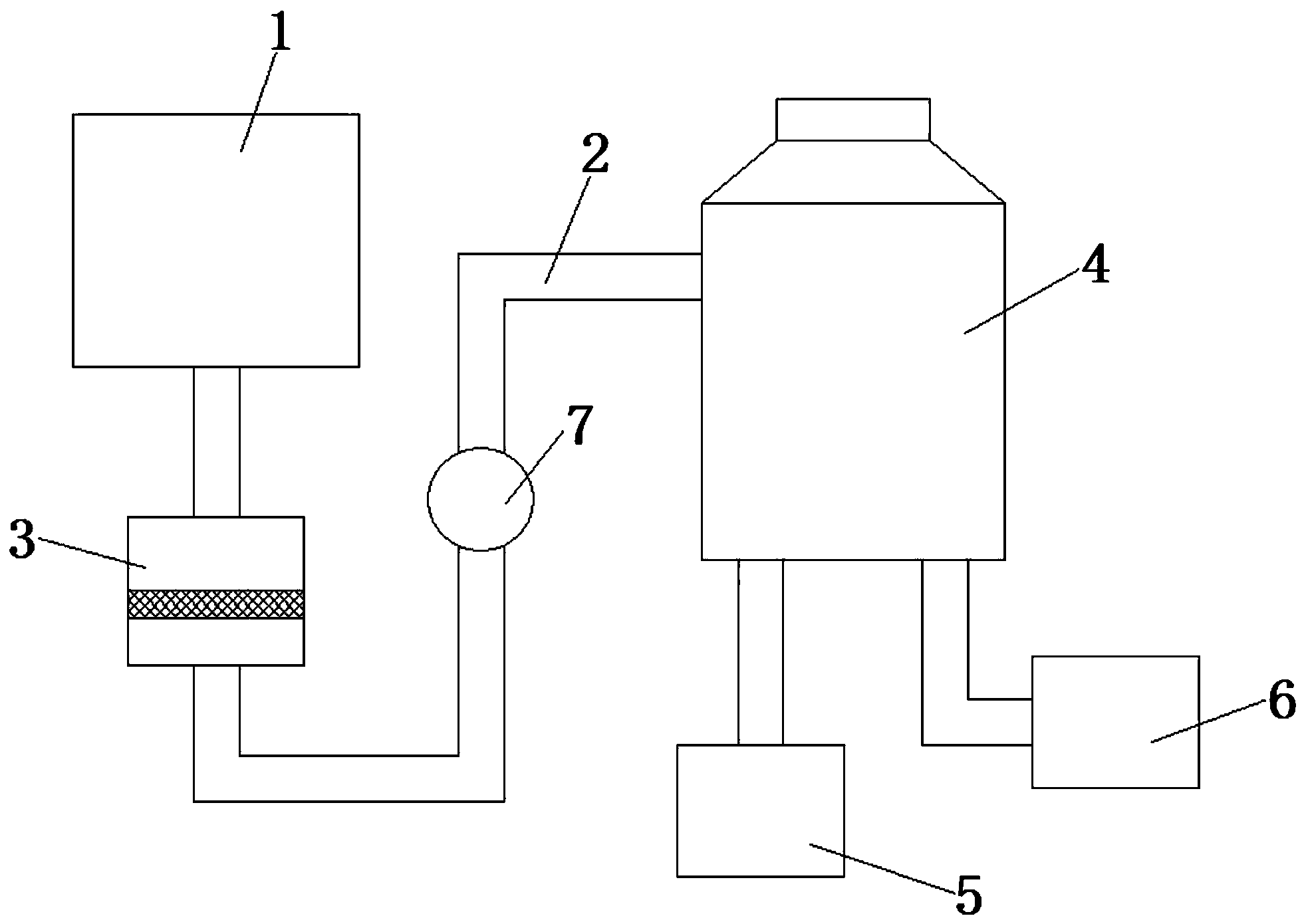

　　摘要附圖



　　權利要求書

　　1.一種純水廢水回收利用裝置，包括純水機、過濾器、回收管道、儲存桶，其特征在于，所述純水機的排廢水口連接有過濾器，過濾器通過回收管道與儲存桶連接，儲存桶的位置高于純水機的位置，回收管道上設有水泵;儲存桶通過管道分別連接至若干用水設備。

　　2.根據權利要求1所述的一種純水廢水回收利用裝置，其特征在于，所述過濾器由活性炭纖維濾芯制成。

　　3.根據權利要求2所述的過濾器，其特征在于，過濾器中的活性炭纖維濾芯，其組成原料的重量份為：有硅藻土37-39份、高嶺土10-15份、三聚氰酰胺聚酯20-30份、木質粉6-9份、粘合劑6-8份、水40-50份、碳粉10-15份、秸稈灰燼3-5份、蛭石10-15份、天然沸石10-15份、碎毛發10-15份。

　　說明書

　　一種純水廢水回收利用裝置

　　技術領域

　　本發明涉及廢水循環利用領域，具體是一種純水廢水回收利用裝置。

　　背景技術

　　純水機在制水過程中，由于RO膜的沖洗問題，必定會會產生廢水。目前的制純水技術，每頓自來水只能產60%的純水，剩余的40%為廢水，一般會以為廢水就沒用，而將剩余的40%的廢水全部排掉，造成了大量的水資源浪費。

　　但實際情況下，自來水進入純水機流出來的水其實都是可以用的，只是純水里面沒有雜質，而廢水里面含有的雜質相對多些，但還是可以用于其他方面的。

　　發明內容

　　本發明旨在提供一種純水廢水回收利用裝置。

　　為實現上述目的，本發明提供如下技術方案：一種純水廢水回收利用裝置，純水機的排廢水口連接有過濾器，過濾器通過回收管道與樓頂?shù)膬?chǔ)存桶連接，回收管道上設有水泵;純水機制純水剩余的廢水經過過濾器過濾后由水泵抽入樓頂?shù)膬?chǔ)存桶中，并儲存起來;廁所用水設備和去毛刺機用水設備的管道連接至儲存桶中，廁所用水設備和去毛刺機用水設備所使用的水都是儲存桶中經過過濾的廢水。

　　所述過濾器使用活性炭纖維濾芯過濾。

　　過濾器中的活性炭纖維濾芯，其組成原料的重量份為：有硅藻土37-39份、高嶺土10-15份、三聚氰酰胺聚酯20-30份、木質粉6-9份、粘合劑6-8份、水40-50份、碳粉10-15份、秸稈灰燼3-5份、蛭石10-15份、天然沸石10-15份、碎毛發10-15份;其制備方法為：按組成原料的重量份稱取各組成原料，混合攪拌后經注漿成型或壓坯成型，干燥后在900-1300℃煅燒，即得該活性炭纖維濾芯，制得的活性炭纖維濾芯耐熱、耐磨性好。

　　與現有技術相比，本發明的有益效果是：

　　1、通過更改管路及增加儲存設施，回收純水機排出的廢水，使自來水得到100%利用，減少水資源的浪費。

　　2、過濾器使用活性炭纖維濾芯過濾，經過檢測電導率比自來水高1%，影響不大，完全符合使用要求。

　　3、活性炭纖維濾芯的制備方法簡單，配方合理，成本低，制得的活性炭纖維濾芯耐熱、耐磨性好。
